隔离器
工作频率27~31GHz, 通过功率5W, 2.92-K
- DG9-27-31G-2405
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 27 | ~ | 31 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.4 |
其它参数
| 通过功率 | 5W设计保证 |
| 耐反射功率 | 2W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | 2.92-K |
| 接口材质 | 外壳铜 镀金 |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 24 | 1.26 | -0.42 | -18.59 | 1.43 |
| 24.64 | 1.16 | -0.42 | -18.61 | 1.26 |
| 25.29 | 1.12 | -0.58 | -19.25 | 1.12 |
| 25.93 | 1.09 | -0.57 | -20.63 | 1.03 |
| 26.57 | 1.08 | -0.44 | -19.9 | 1.05 |
| 27.21 | 1.1 | -0.4 | -19.89 | 1.11 |
| 27.86 | 1.12 | -0.4 | -20.48 | 1.16 |
| 28.5 | 1.13 | -0.41 | -21.5 | 1.18 |
| 29.14 | 1.14 | -0.43 | -22.97 | 1.19 |
| 29.79 | 1.14 | -0.42 | -25.07 | 1.21 |
| 30.43 | 1.15 | -0.42 | -26.75 | 1.2 |
| 31.07 | 1.18 | -0.51 | -25.94 | 1.19 |
| 31.71 | 1.25 | -0.55 | -22.78 | 1.22 |
| 32.36 | 1.33 | -0.67 | -19.24 | 1.27 |
| 33 | 1.45 | -0.81 | -16.19 | 1.33 |
参考实物图

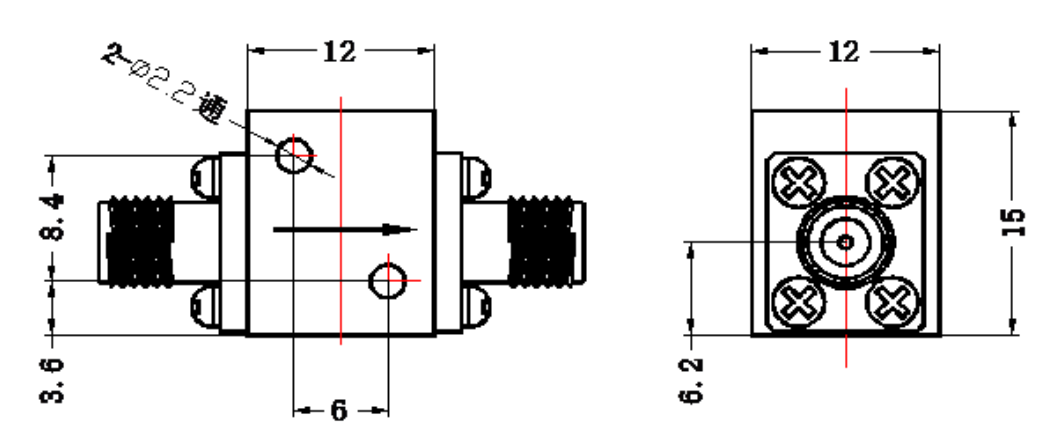

外形结构图（mm）

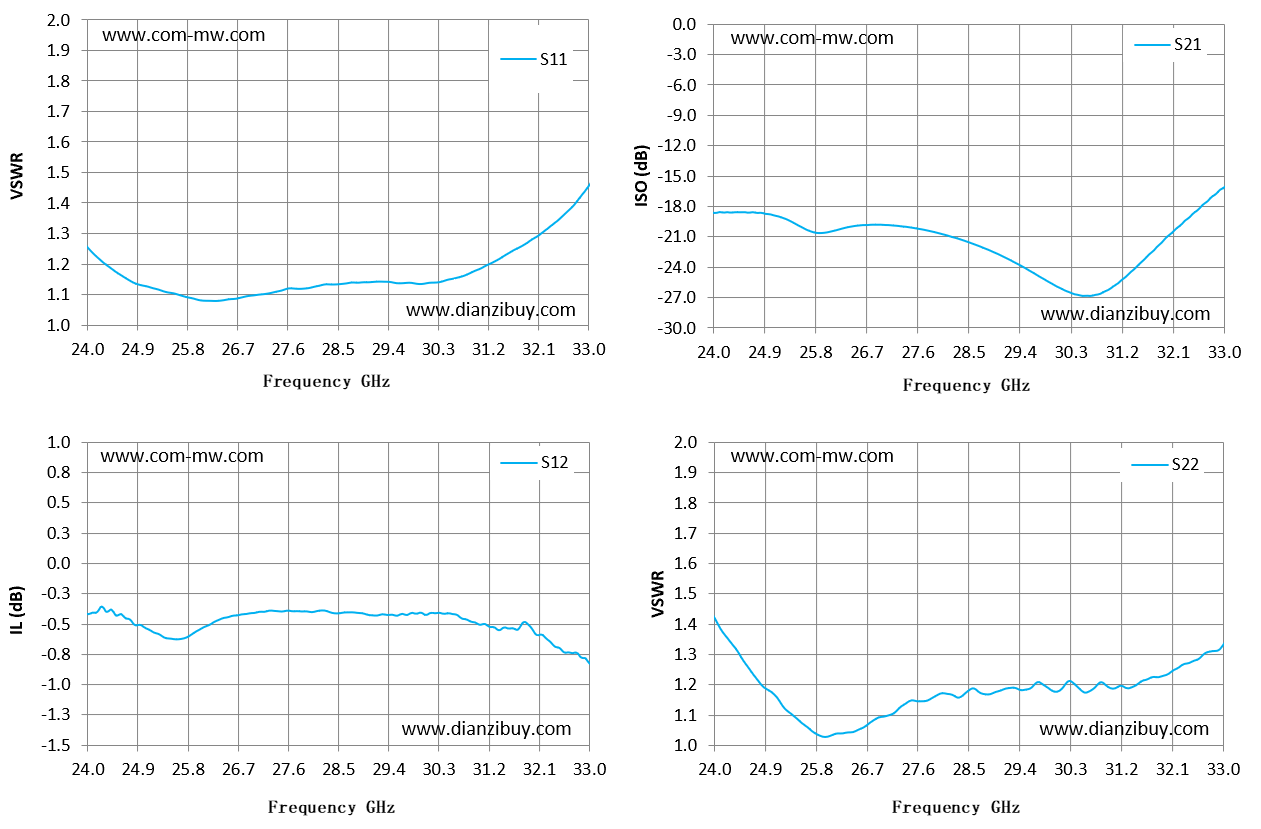

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
