表贴滤波器
工作带宽10.0-10.3GHz, 带外抑制 38@DC-9.0GHz, 38@11.6-22.0GHz
- CA0164
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
特点及应用
高性能，低温漂，大功率
小体积、性能优异、易于集成
很好的补充了介质及LTCC的尺寸和性能
测试与测量、雷达、电子对抗、5G及无线电
技术要求
| 项目 | 参数 | 单位 |
|---|---|---|
| 中心频率 | 10.15 | GHz |
| 工作带宽 | 10.0-10.3 | GHz |
| 中心损耗 | 3.3 | dB |
| 带内波动 | 1.0 | dB |
| 驻波比 | 1.7:1 | |
| 群时延波动 | 0.5 | ns |
| 带外抑制 | 38@DC-9.0GHz | dBc |
| 带外抑制 | 38@11.6-22.0GHz | dBc |
其它要求：设计保证
| 承受功率 | 5W CW |
| 工作温度 | -55~+85℃ |
| 储存温度 | -55~+85℃ |

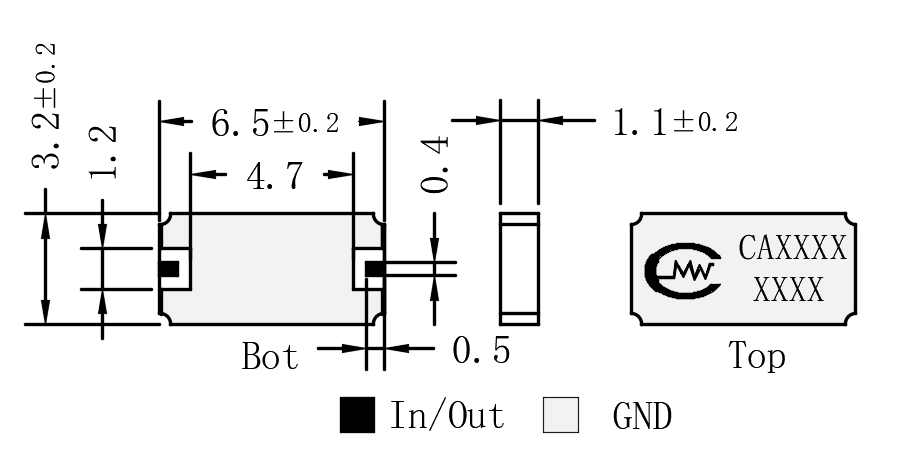

外形图
推荐装配图
注意事项
1：建议分腔使用，端口可互换，单测距离侧壁1.0mm，表面距上盖2.0mm，支持260℃回流焊；
2：表贴式滤波器的接地很重要，如果接地效果不理想，会对滤波器的电特性造成影响，尤其是带外抑制指标会明
显变差，只有良好的接地和正常的安装才能发挥滤波器
最佳性能，获得最佳效果;
3：在清洗过程中滤波器不能长时间浸泡在清洗液中，清洗不应对滤波器性能、标识及焊点产生影响，清洗后放入40-50°的烤箱中，烘烤干燥20-30分钟;
4：实际使用中空间对谐波抑制影响较大，在滤波器表面或壳体上填充吸收材料可获取更有效的谐波抑制：

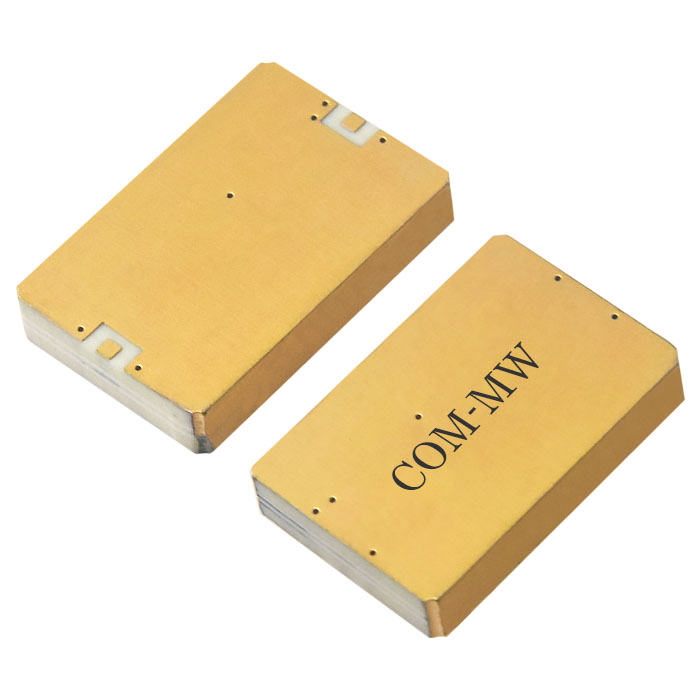

参考实物图
原理图
典型曲线
