滤波器
阻带频率2200~2300MHz, ≥50dB, 通带频率DC~2180MHz, 2320~6000MHz, N
- K6-2200-2300-20N50150-007
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2200 | ~ | 2300 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2180 | MHz | |
| 通带频率 | 2320 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2150 | -0.38 | 1.49 |
| 2180 | -2.34 | 1.37 |
| 2185 | -4.37 | 4.38 |
| 2190 | -7.79 | 15.41 |
| 2195 | -26.78 | 24.43 |
| 2200 | -76.79 | 37.88 |
| 2220 | -68.19 | 32.65 |
| 2250 | -77.04 | 43.32 |
| 2280 | -77.54 | 33.27 |
| 2300 | -59.48 | 43.06 |
| 2305 | -27.76 | 28.46 |
| 2310 | -11.32 | 20.56 |
| 2315 | -4.96 | 3.65 |
| 2320 | -2.42 | 1.34 |
| 2350 | -0.51 | 1.13 |
参考实物图

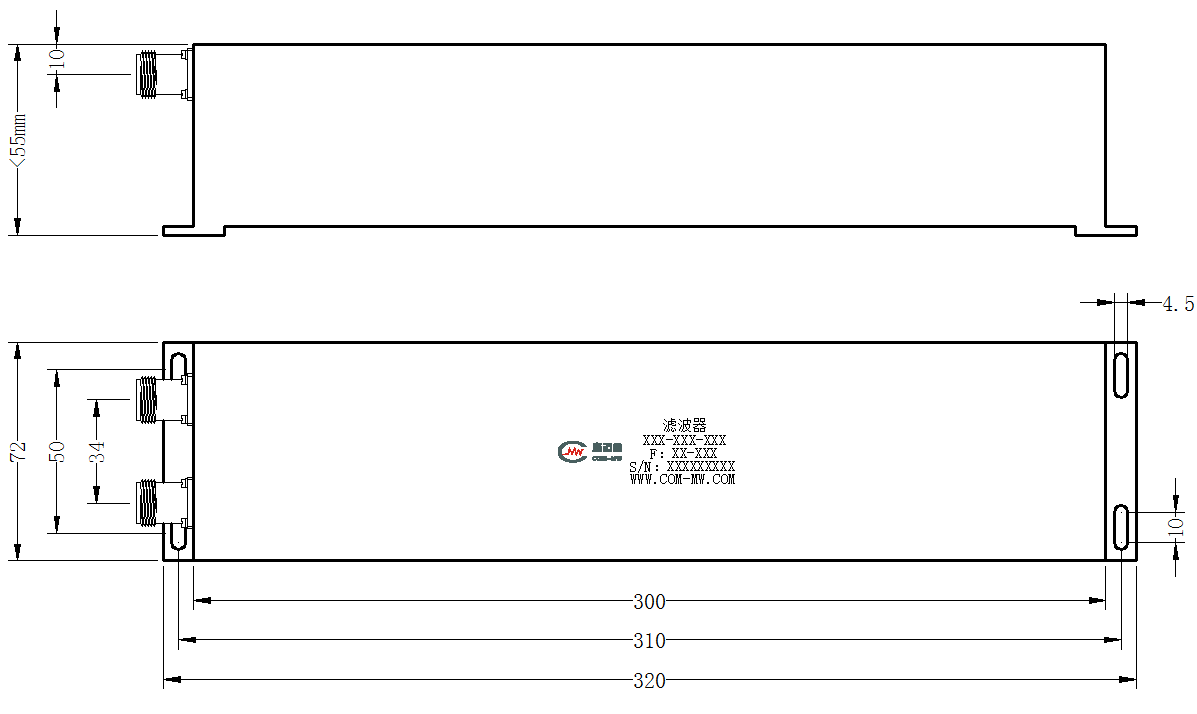

外形结构图（mm）

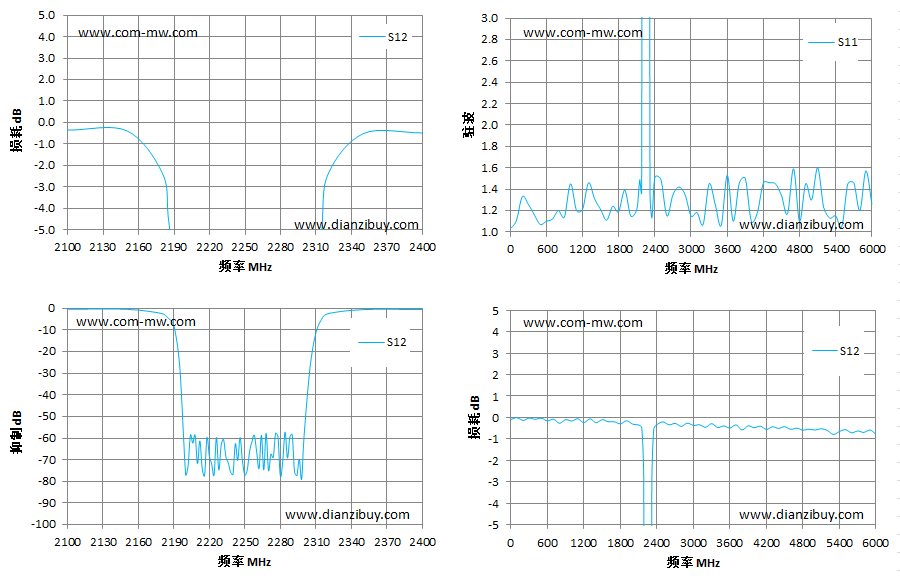

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
