产品
滤波器
通带频率 3300~3600MHz,DC-2690MHz≥70dB,3700MHz≥42dB,表面贴装
- ZBF9-D3450-300-3416
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3300 | ~ | 3600 | MHz |
| 通带损耗 | / | / | 1.6 | dB | ||
| 带外抑制 | DC-2690 | MHz≥ | 70 | dB | ||
| 带外抑制 | 3100 | MHz≥ | 45 | dB | ||
| 带外抑制 | 3200 | MHz≥ | 42 | dB | ||
| 带外抑制 | 3240 | MHz≥ | 22 | dB | ||
| 带外抑制 | 3260 | MHz≥ | 12 | dB | ||
| 带外抑制 | 3640 | MHz≥ | 12 | dB | ||
| 带外抑制 | 3660 | MHz≥ | 22 | dB | ||
| 带外抑制 | 3700 | MHz≥ | 42 | dB | ||
| 带外抑制 | 4800 | MHz≥ | 52 | dB | ||
| 回波损耗 | / | / | 14 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 5W设计保证 |
| 峰值功率 | 30W设计保证，占空比10% |
| 工作温度 | -40~+85℃设计保证 |
| ROHS | 满足 |

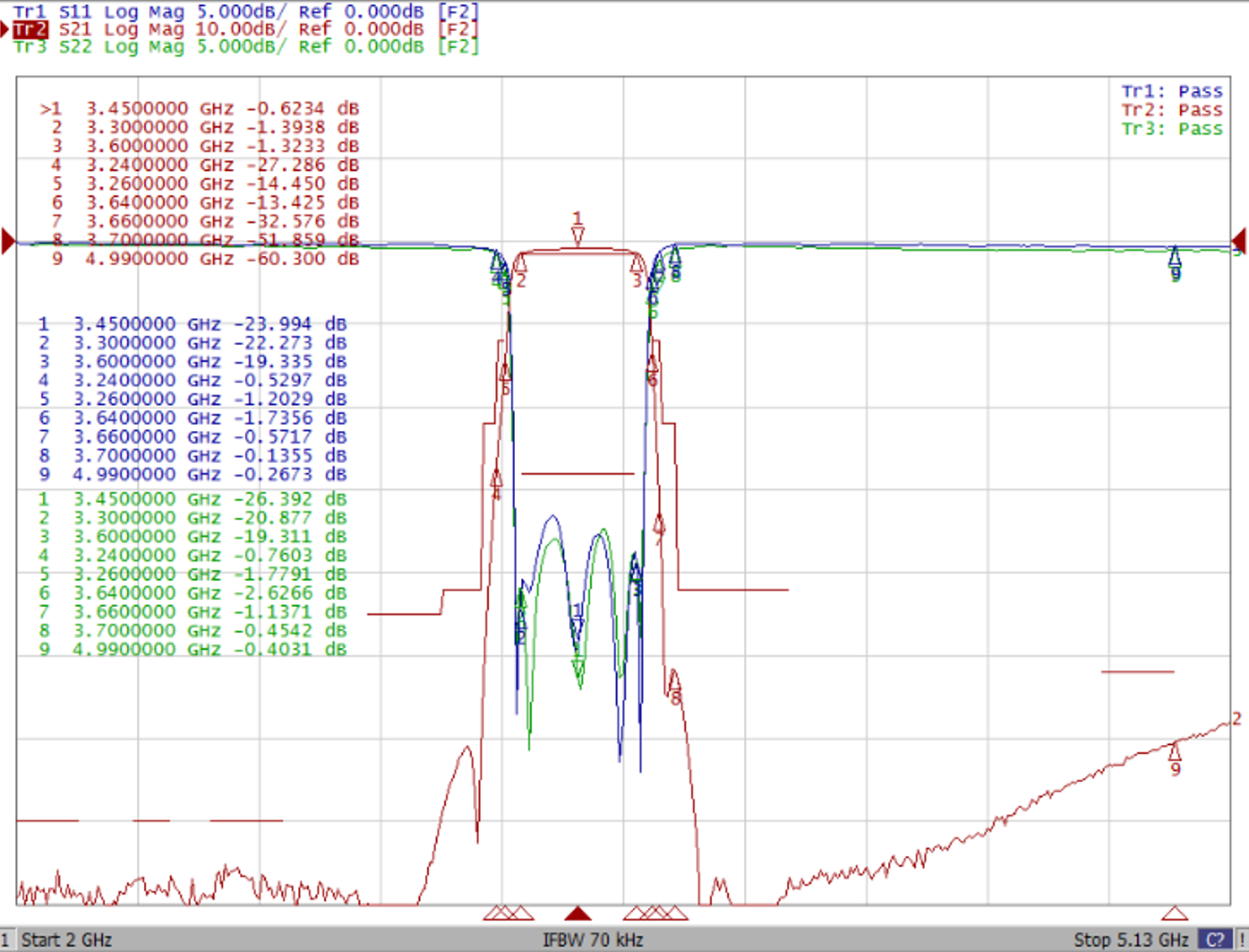

典型测试曲线图

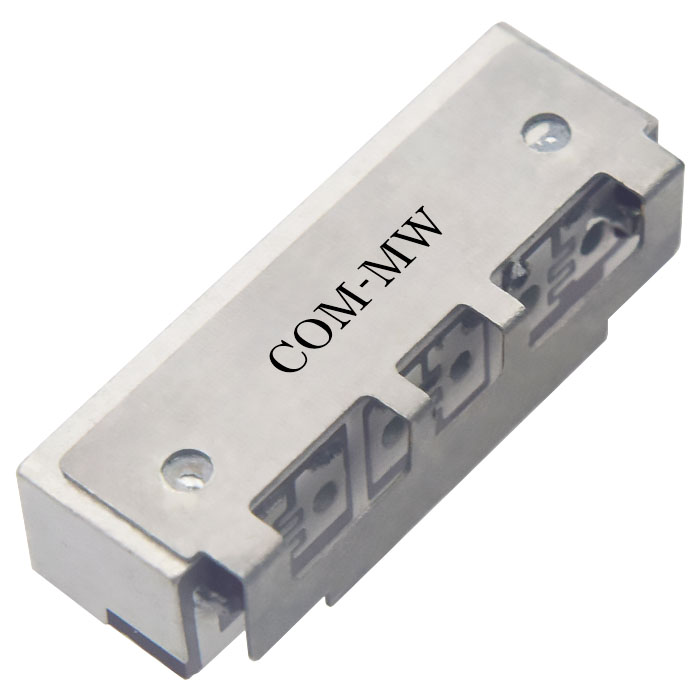

参考实物图

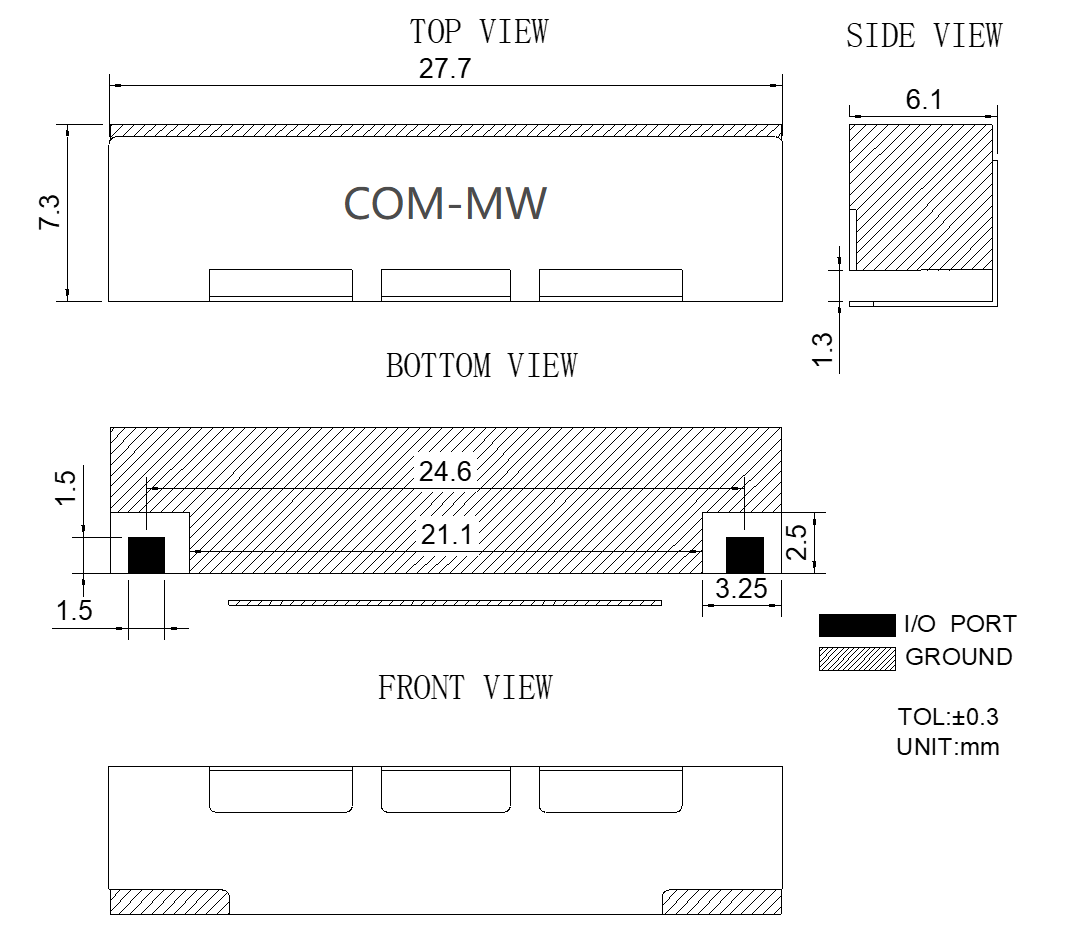

外形结构图（mm）
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
