耦合器
2~18GHz, 耦合度10dB, SMA, 20W
- ZDC8-10M2-18G-2373
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 耦合度 | 8.5 | 10 | 11.5 | dB |
| 耦合平坦度 | ±1 | dB | ||
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | SMA-K |
| 输出端口 | OUT | SMA-K |
| 耦合端口 | -10dB | SMA-K |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 耦合 dB | S12 方向性 |
|---|---|---|---|---|---|
| 1.5 | 1.09 | 1.17 | -0.38 | -11.28 | -25.13 |
| 2.75 | 1.11 | 1.08 | -0.63 | -9.1 | -22.17 |
| 4 | 1.1 | 1.09 | -0.68 | -8.85 | -22.83 |
| 5.25 | 1.04 | 1.07 | -0.67 | -8.91 | -37.16 |
| 6.5 | 1.13 | 1.04 | -0.65 | -9.32 | -22.91 |
| 7.75 | 1.06 | 1.09 | -0.62 | -9.38 | -19.51 |
| 9 | 1.12 | 1.04 | -0.66 | -9.34 | -22.9 |
| 10.25 | 1.1 | 1.09 | -0.63 | -9.82 | -18.03 |
| 11.5 | 1.14 | 1.09 | -0.68 | -9.7 | -18.44 |
| 12.75 | 1.18 | 1.13 | -0.77 | -9.6 | -29.18 |
| 14 | 1.25 | 1.15 | -0.79 | -9.93 | -11.13 |
| 15.25 | 1.21 | 1.27 | -0.8 | -9.96 | -24 |
| 16.5 | 1.24 | 1.21 | -0.88 | -9.92 | -16.81 |
| 17.75 | 1.17 | 1.34 | -0.91 | -9.85 | -10.93 |
| 19 | 1.05 | 1.48 | -0.92 | -10.15 | -14.24 |

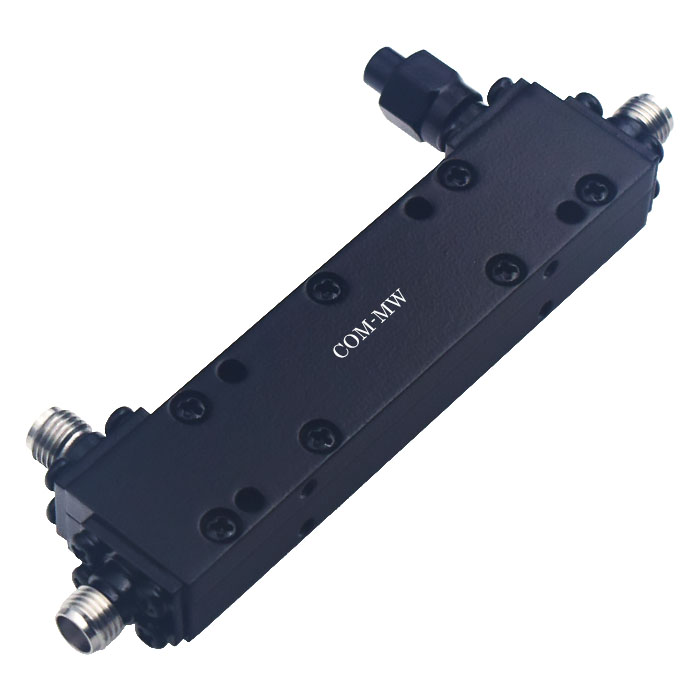

参考实物图

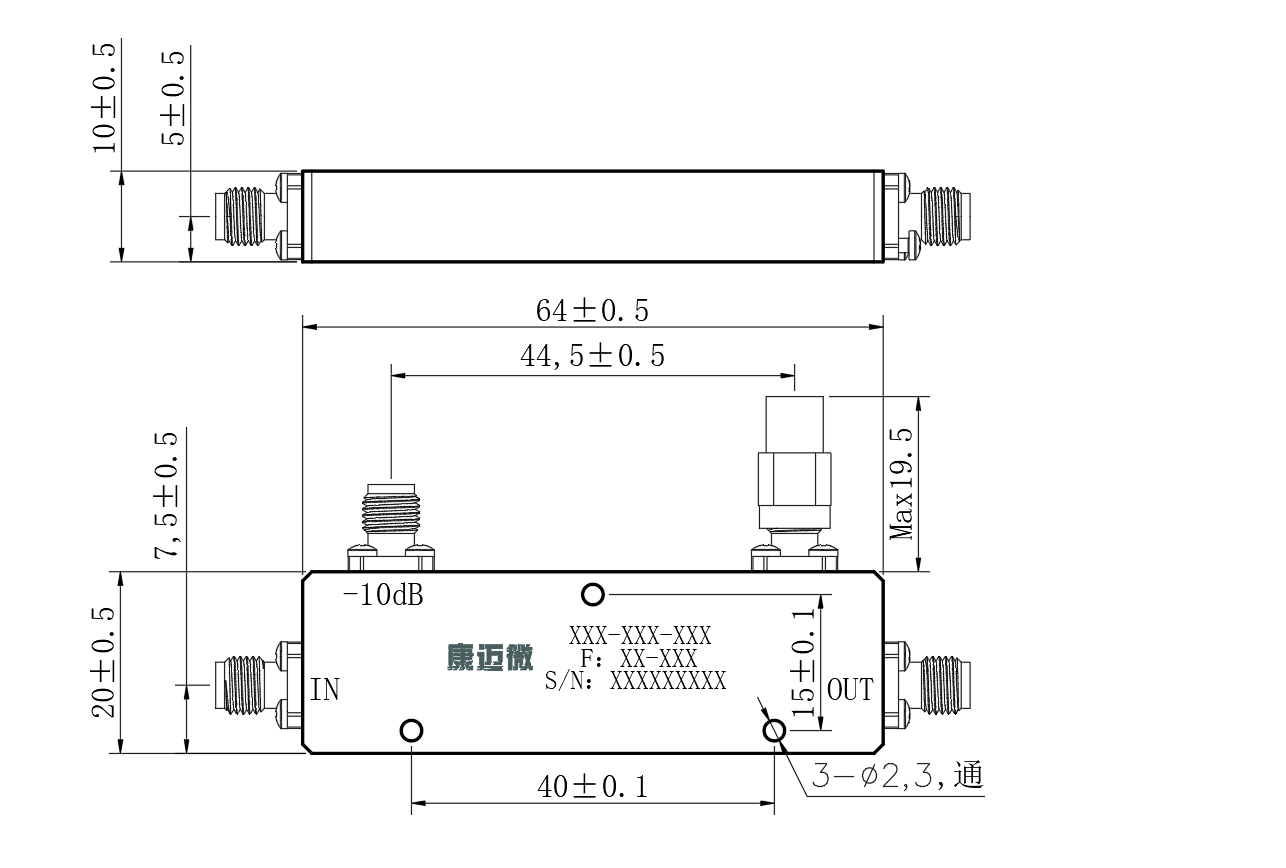

外形结构图（mm）

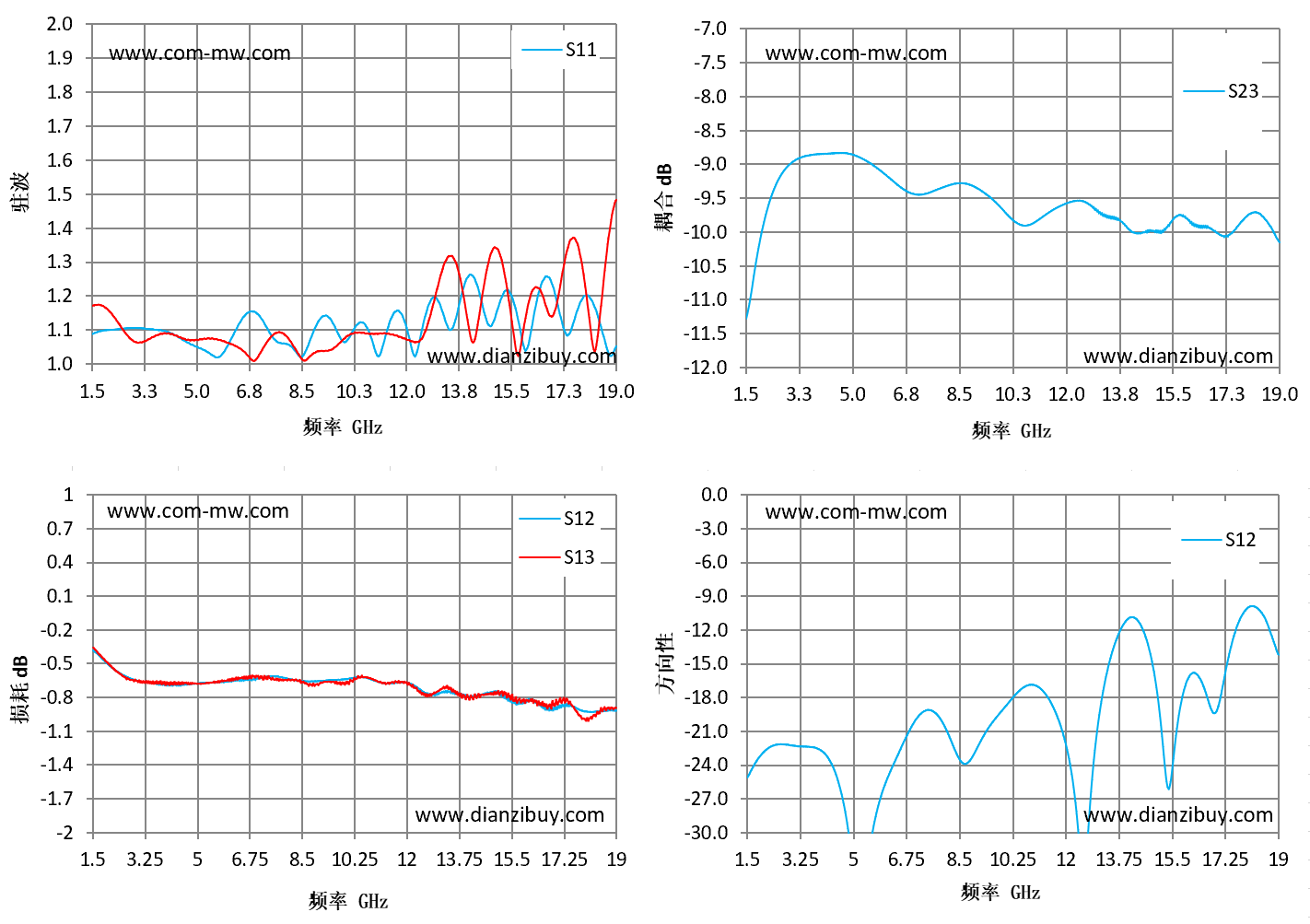

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
