产品
滤波器
阻带频率 925~960MHz,≥60dB,通带频率 DC~915MHz,970~4000MHz,N
- ZBSF6-C925-960-4739
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 925 | ~ | 960 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 915 | MHz | |
| 通带频率 | 970 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 850 | -0.27 | 1.54 |
| 915 | -1.93 | 1.35 |
| 920 | -10.61 | 12.48 |
| 925 | -85.23 | 40.08 |
| 926 | -69.56 | 41.84 |
| 930 | -83.10 | 44.3 |
| 936 | -66.72 | 37.84 |
| 940 | -73.47 | 42.43 |
| 946 | -69.97 | 37.66 |
| 950 | -68.18 | 39.61 |
| 956 | -71.79 | 37.38 |
| 960 | -79.27 | 41.7 |
| 965 | -11.72 | 11.69 |
| 970 | -2.21 | 1.33 |
| 1050 | -0.39 | 1.48 |

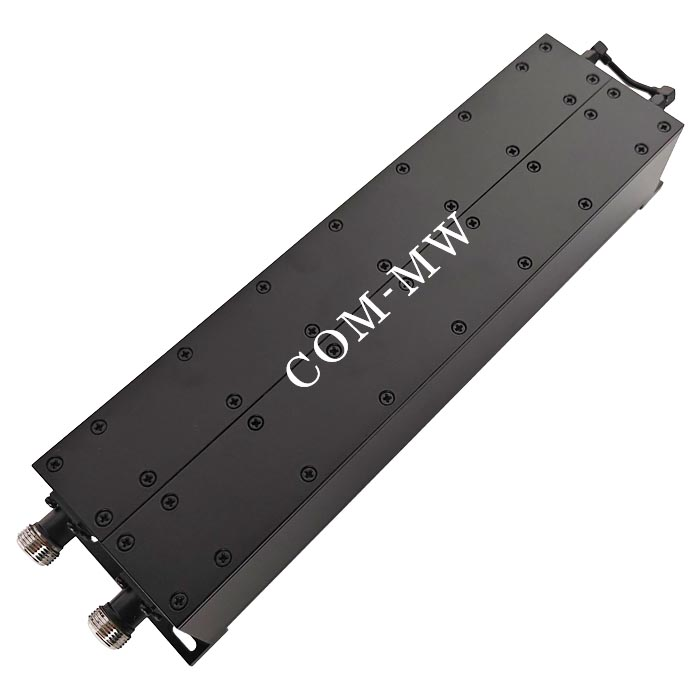

参考实物图

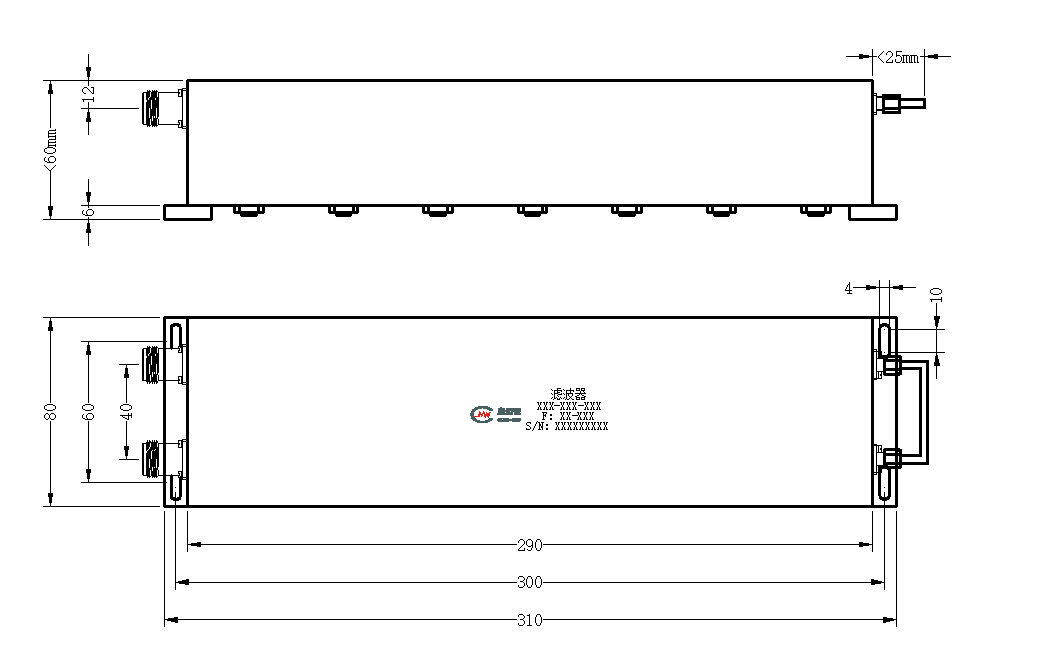

外形结构图（mm）

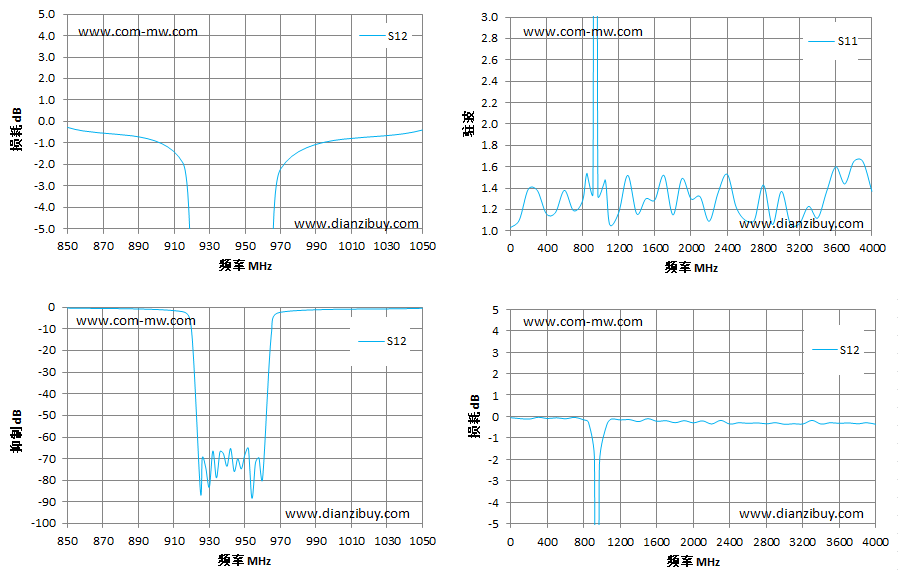

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
