滤波器
通带频率 2400~4000MHz,DC-2GHz≥40dBc,4.5-6GHz≥40dBc,表面贴装
- ZBF13-L3.2-1.6G-3753
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2400 | ~ | 4000 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-2 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 4.5-6 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.50 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2000 | 21.29 | 22.26 | -45.28 | -45.28 | 1.00 |
| 2171 | 15.09 | 14.59 | -20.47 | -20.47 | 0.92 |
| 2343 | 2.21 | 2.17 | -3.17 | -3.17 | 2.23 |
| 2514 | 1.11 | 1.15 | -1.28 | -1.28 | 1.28 |
| 2686 | 1.14 | 1.13 | -1.11 | -1.11 | 1.03 |
| 2857 | 1.17 | 1.25 | -1.06 | -1.06 | 0.85 |
| 3029 | 1.16 | 1.23 | -1.05 | -1.05 | 0.86 |
| 3200 | 1.18 | 1.18 | -0.96 | -0.96 | 0.87 |
| 3371 | 1.14 | 1.14 | -1.02 | -1.02 | 0.83 |
| 3543 | 1.23 | 1.26 | -0.94 | -0.94 | 0.92 |
| 3714 | 1.30 | 1.31 | -1.16 | -1.16 | 0.96 |
| 3886 | 1.18 | 1.17 | -1.28 | -1.28 | 1.11 |
| 4057 | 1.10 | 1.02 | -1.53 | -1.53 | 1.47 |
| 4229 | 1.14 | 1.22 | -2.85 | -2.85 | 3.02 |
| 4400 | 10.12 | 12.21 | -28.02 | -28.02 | 1.19 |
参考实物图

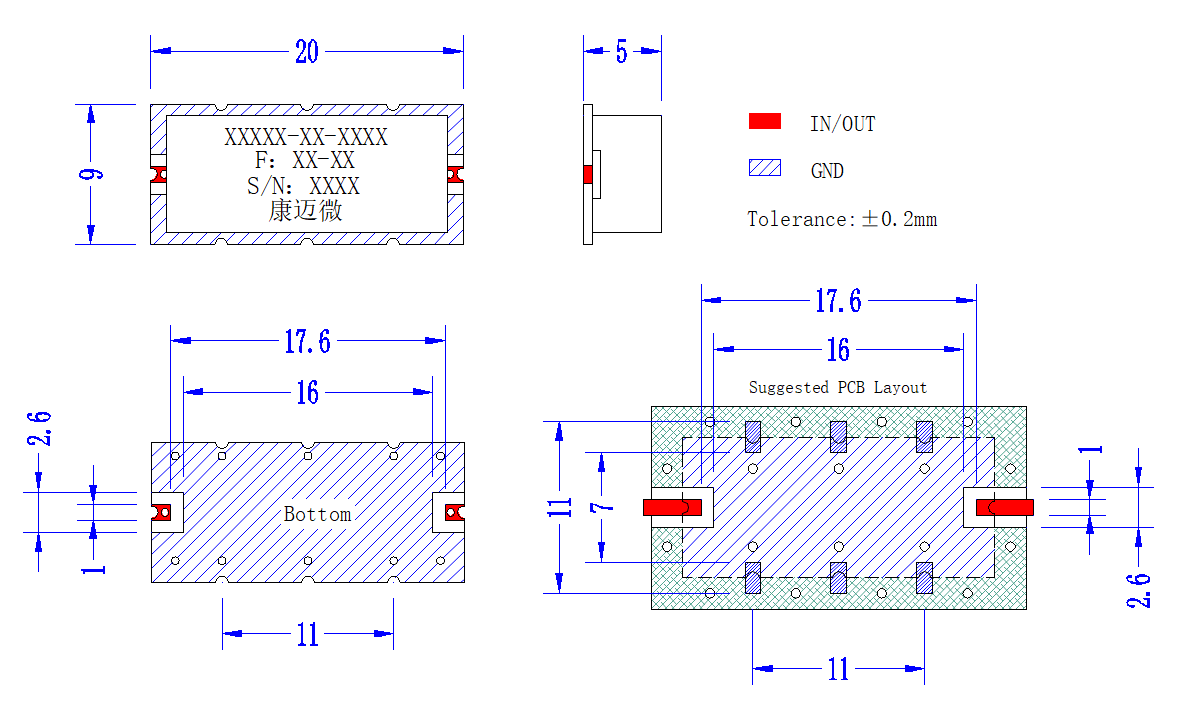

外形结构图（mm）

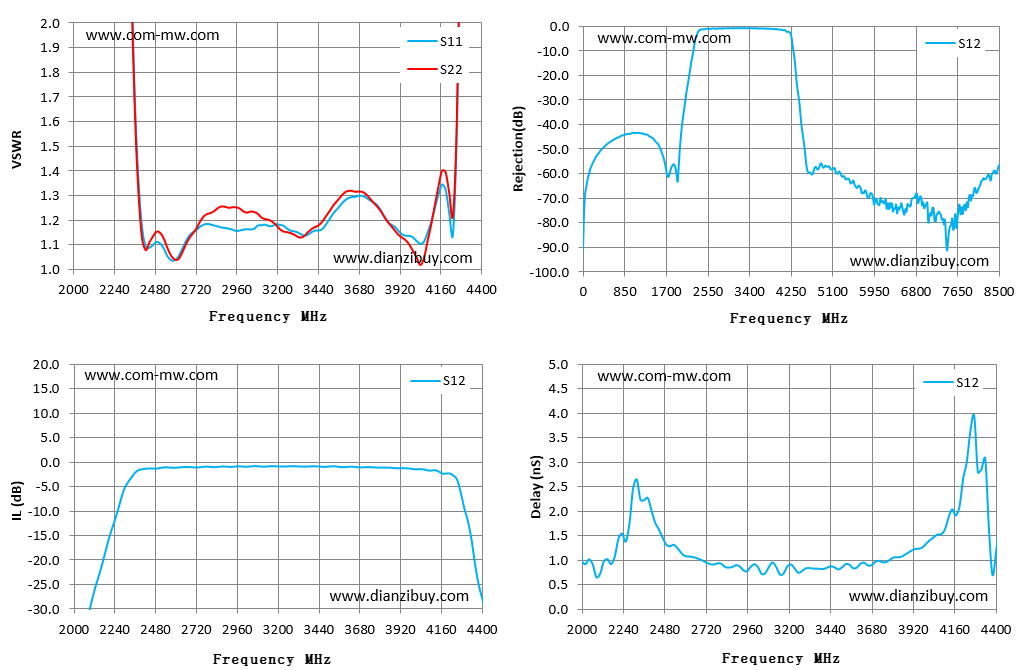

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
| 4 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
