工作频率800~6000MHz, 增益4dBi@800-2700MHz, 增益7dBi@2700-6000MHz, H面±45°内增益dBi@2400-2500MHz, H面±45°内增益dBi@5700-5900MHz, 垂直极化, N-K
微带天线具有重量轻、厚度薄、精度高等特点,通过多单元组阵可以实现较高增益的微带阵列天线。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 800 | ~ | 6000 | MHz |
增益 | 4 | 8 | dBi@800-2700MHz | |
增益 | 7 | 9 | dBi@2700-6000MHz | |
H面±45°内增益 | 4 | dBi@2400-2500MHz | ||
H面±45°内增益 | 6 | dBi@5700-5900MHz | ||

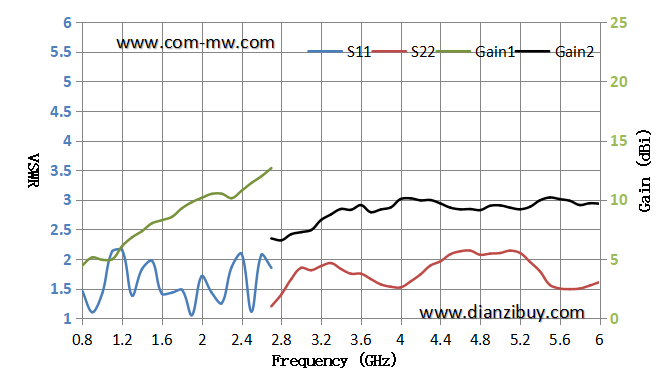

驻波比 | 2 | |||

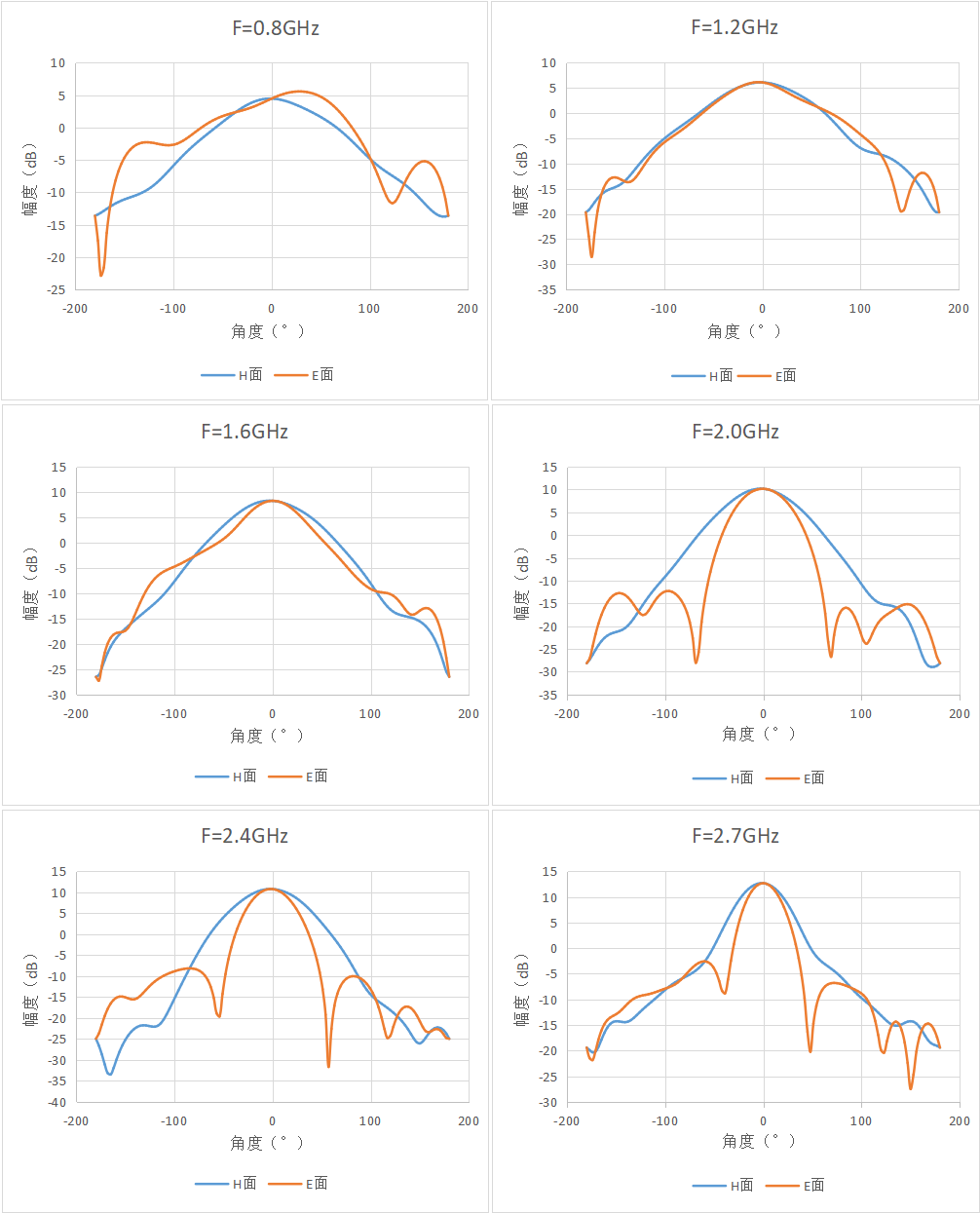

3dB波束宽度(H面*E面) | 60*30 | °@800-2700MHz | ||

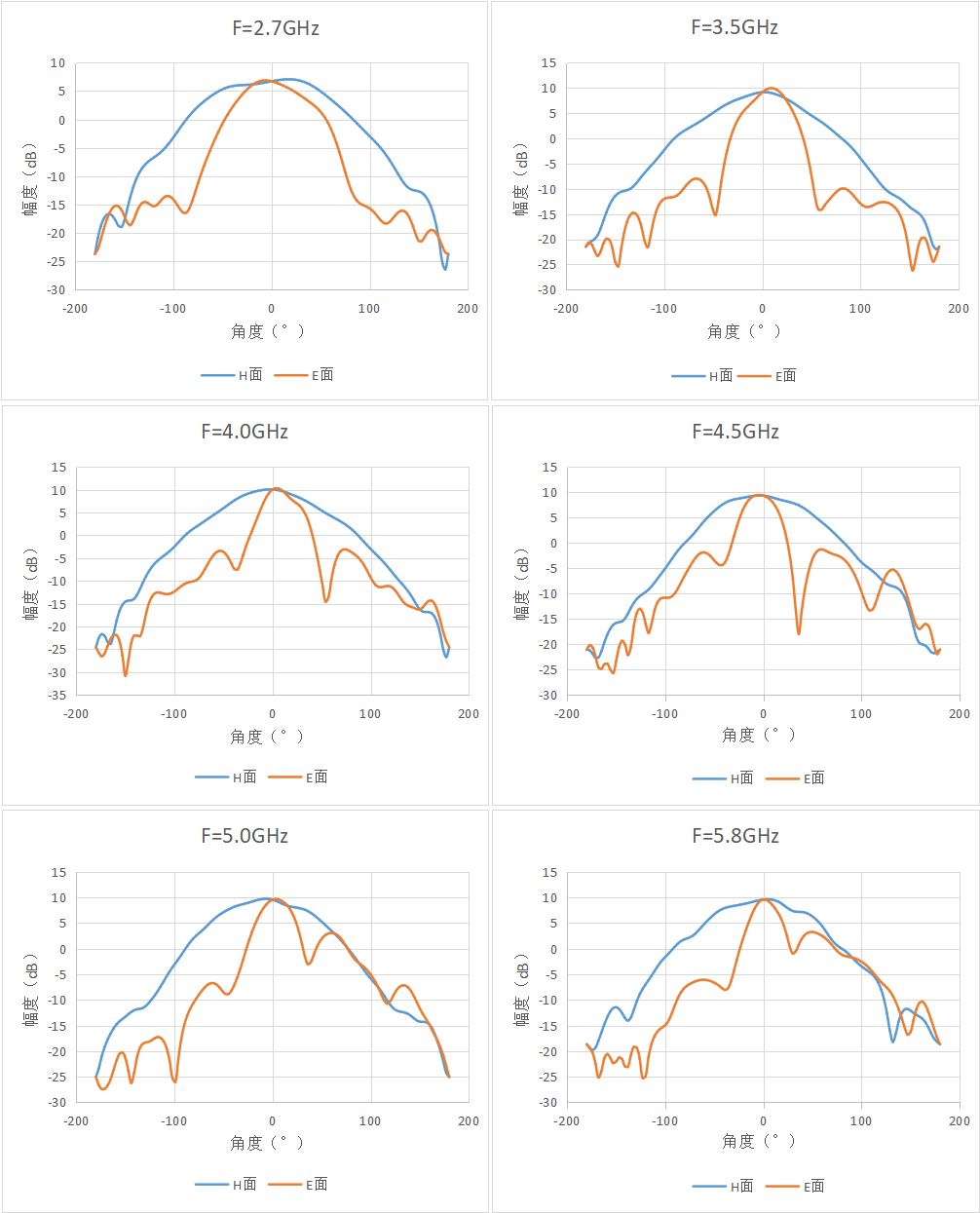

3dB波束宽度(H面*E面) | 70*20 | °@2700-6000MHz | ||
前后比 | 15 | dB |
极化方式 | 垂直极化 |
功率容量 | 100W设计保证 |
接口形式 | N-K |

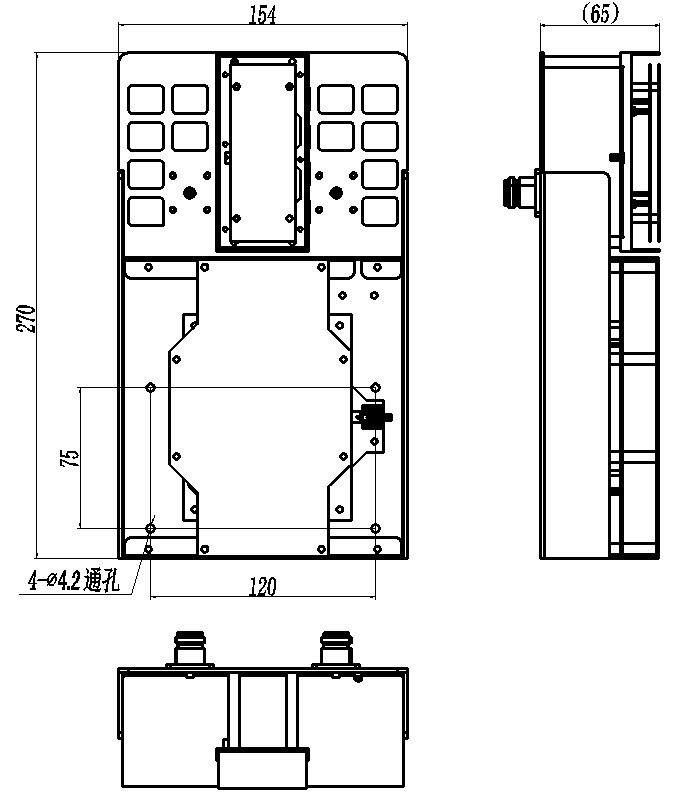

外形尺寸 | 155*270*65mm |
估算重量 | 0.7Kg |
工作温度 | -25~+55℃设计保证 |
储存温度 | -40~+75℃设计保证 |
1、天线为精密设备,使用过程中轻拿轻放,避免挤压、磕碰;
2、严禁私自拆卸、更换天线配件,可能导致天线性能恶化或无法工作;
3、为保证天线性能,天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近;
4 、严禁在雷雨天气室外安装、使用天线产品,使用时应同时配有避雷设施;
5 、天线含有电子元器件,请勿当普通垃圾随意丢弃。
