滤波器
阻带频率 1100~1300MHz,≥50dB,通带频率 DC~1020MHz,1380~3500MHz,N
- ZBSF6-C1100-1300-5717
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1100 | ~ | 1300 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1020 | MHz | |
| 通带频率 | 1380 | ~ | 3500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -10~+40℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 900.00 | 1.42 | -0.56 |
| 943.00 | 1.32 | -0.57 |
| 986.00 | 1.36 | -0.57 |
| 1029.00 | 1.29 | -0.55 |
| 1071.00 | 4.37 | -3.89 |
| 1114.00 | 39.98 | -77.07 |
| 1157.00 | 114.62 | -66.20 |
| 1200.00 | 15.79 | -74.99 |
| 1243.00 | 52.32 | -82.36 |
| 1286.00 | 189.10 | -61.81 |
| 1329.00 | 63.06 | -33.75 |
| 1371.00 | 1.41 | -0.84 |
| 1414.00 | 1.23 | -0.66 |
| 1457.00 | 1.68 | -0.86 |
| 1500.00 | 1.63 | -0.77 |

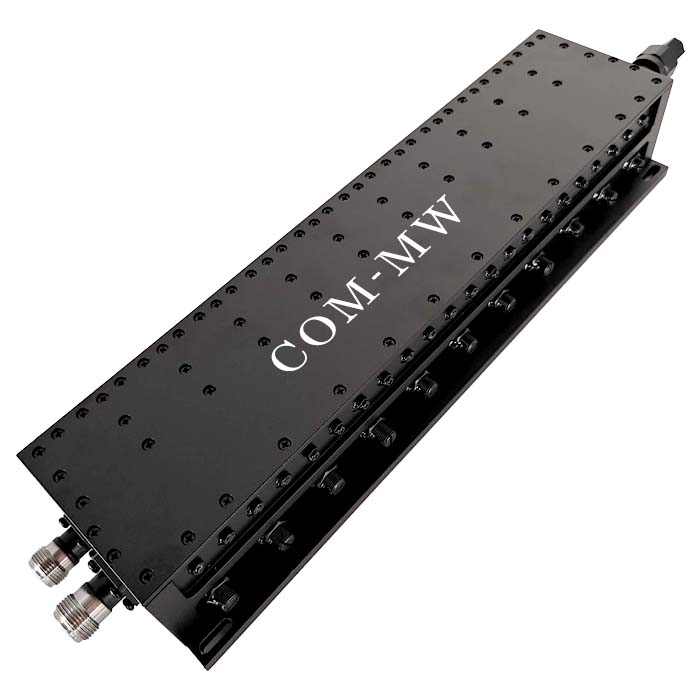

参考实物图

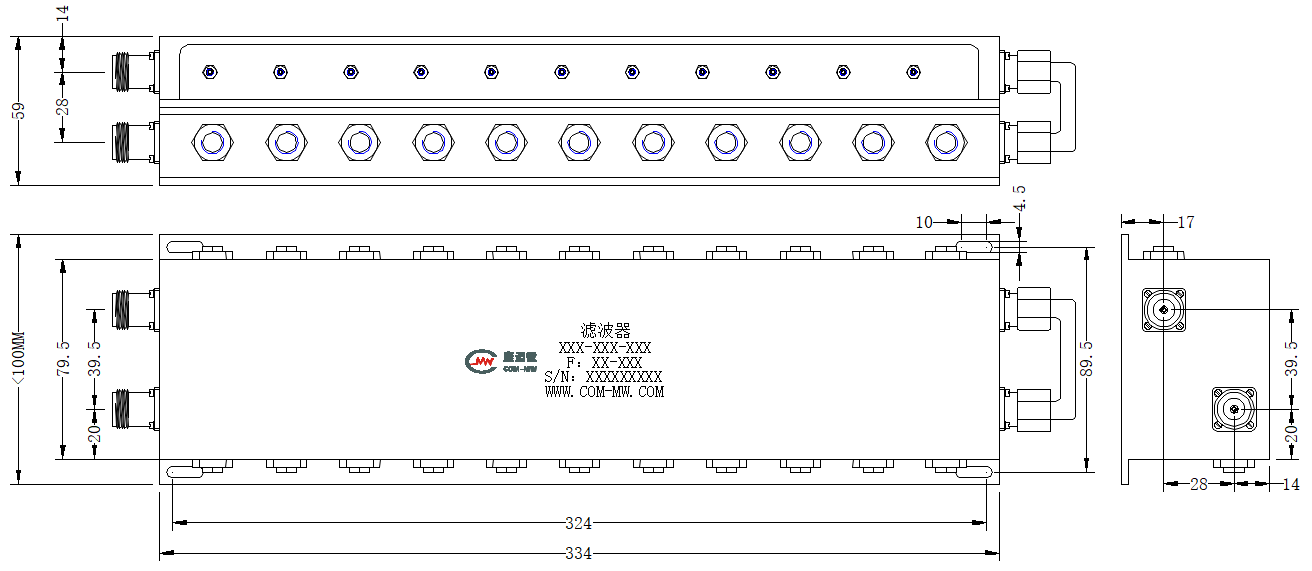

外形结构图（mm）

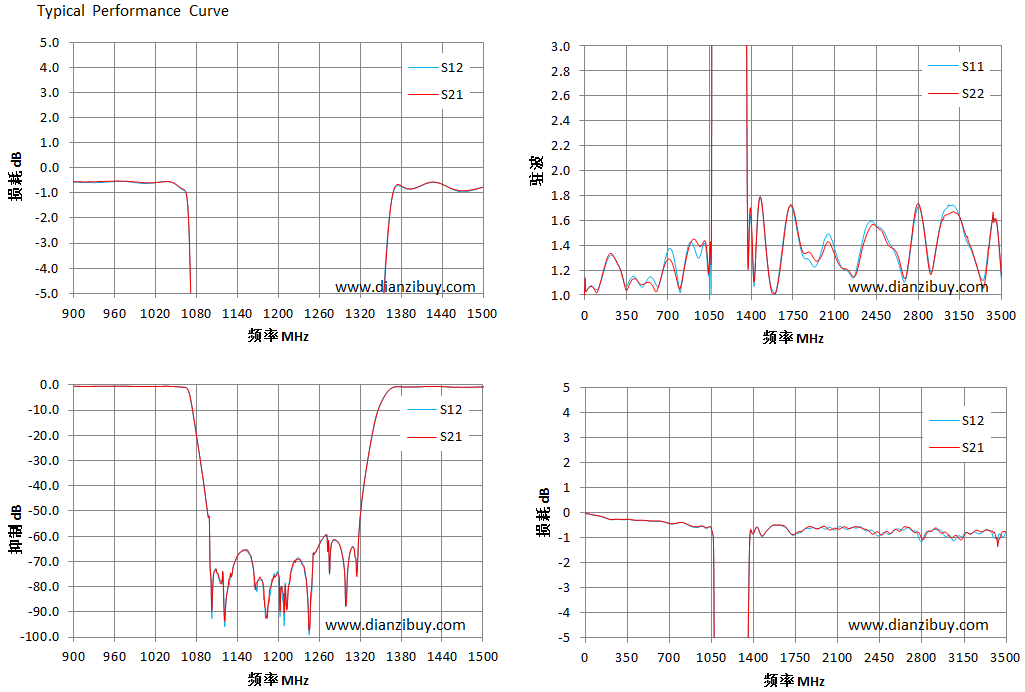

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
