功分器缩略图

功分器

17~23.6GHz, 1W, 2路, 相位0°, 表面贴装

  • ZPD25-2M15-25G-505
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数 最小 典型 最大 单位
工作频率 17 ~ 23.6 GHz
插入损耗 0.6 dB
隔离度 18 dB
输入驻波比 1.6
输出驻波比 1.6
幅度平衡 0.3 dB
相位平衡 ±5 °

其它参数

功率容量1W设计保证
路数2
相位
阻抗50Ω
接口形式表面贴装
工作温度-40~+85℃设计保证

端口定义

公共端口0
分配端口1,2

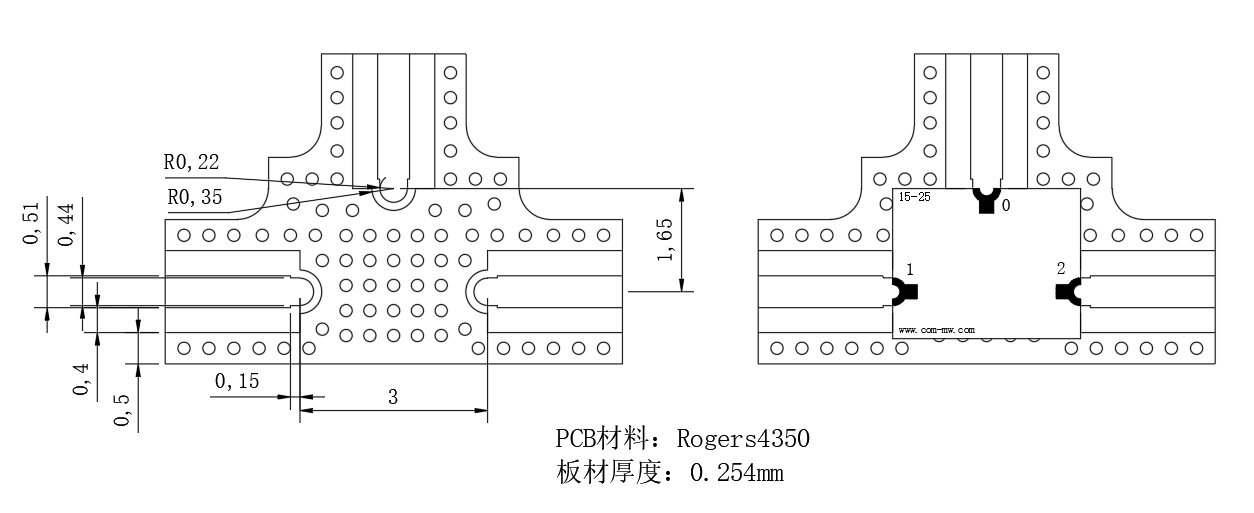

建议PCB布局图

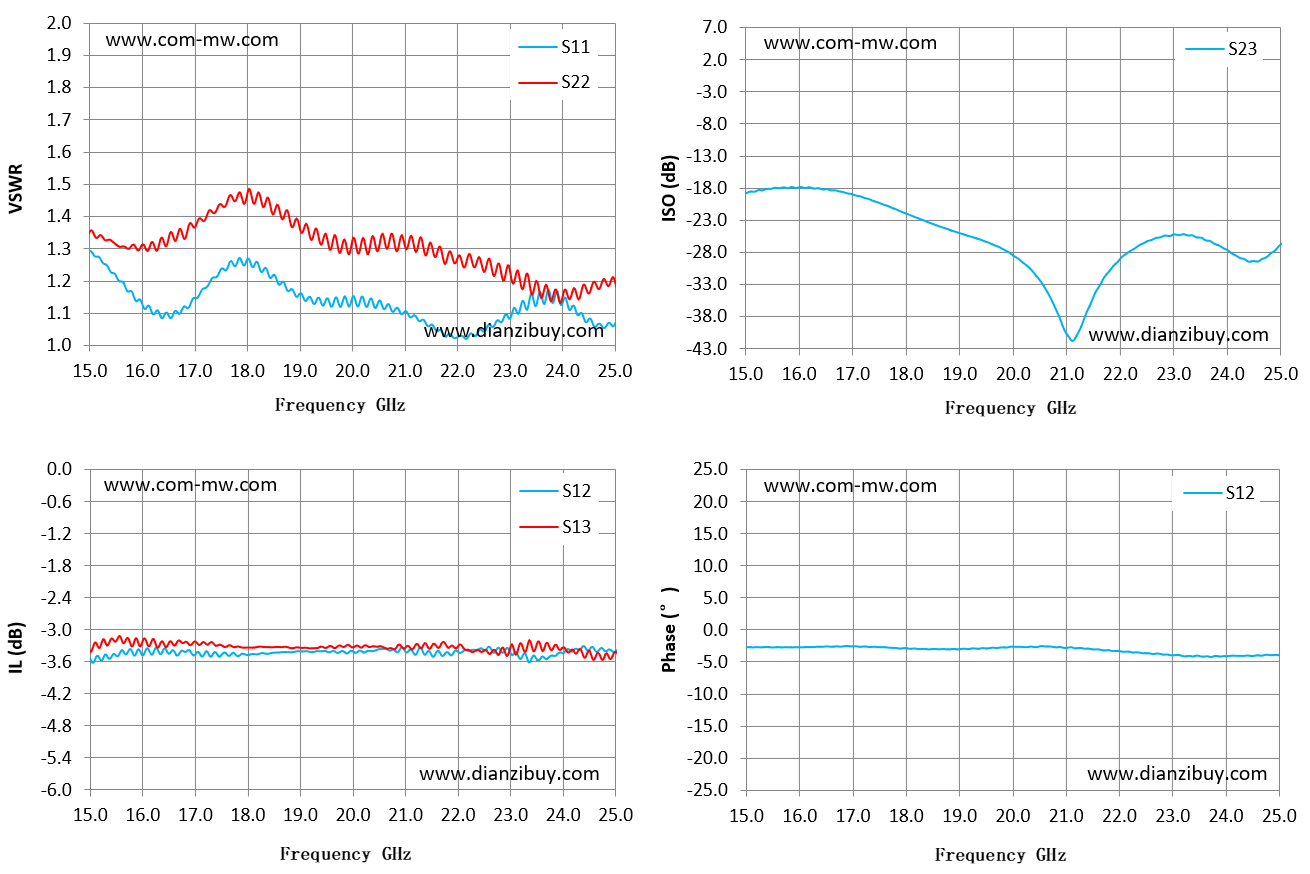

典型测试曲线图

Frequency GHzS11 驻波S12 损耗 dBS13 损耗 dBS23 隔离 dBS12 相位 °
151.29-3.51-3.39-18.84-2.71
15.711.17-3.44-3.15-17.93-2.73
16.431.1-3.34-3.31-18.2-2.65
17.141.17-3.5-3.24-19.28-2.64
17.861.27-3.48-3.32-21.42-2.88
18.571.2-3.43-3.32-23.77-3.01
19.291.13-3.41-3.35-25.72-2.91
201.15-3.4-3.33-28.42-2.63
20.711.13-3.39-3.35-34.95-2.61
21.431.06-3.41-3.31-36.6-2.94
22.141.02-3.38-3.38-28.13-3.41
22.861.07-3.43-3.34-25.39-3.87
23.571.17-3.53-3.31-25.97-4.2
24.291.09-3.38-3.38-28.95-4.08
251.06-3.4-3.41-26.89-3.98

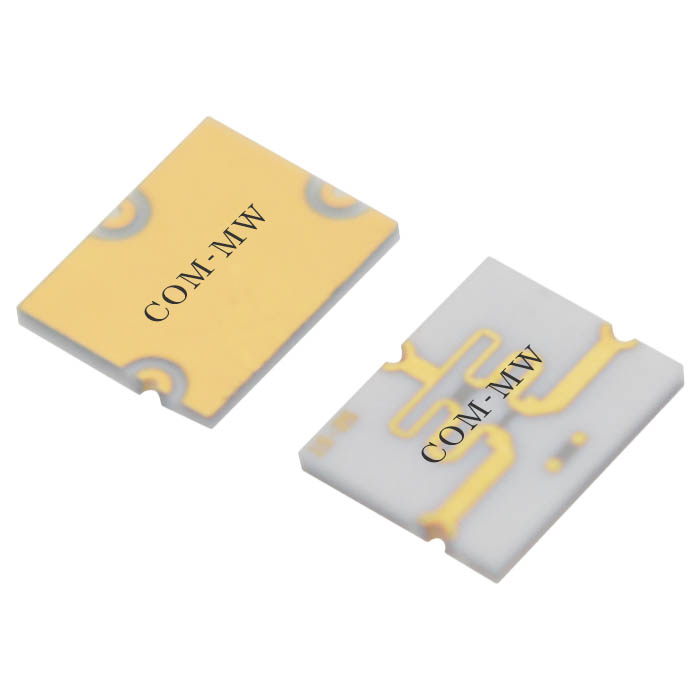

参考实物图

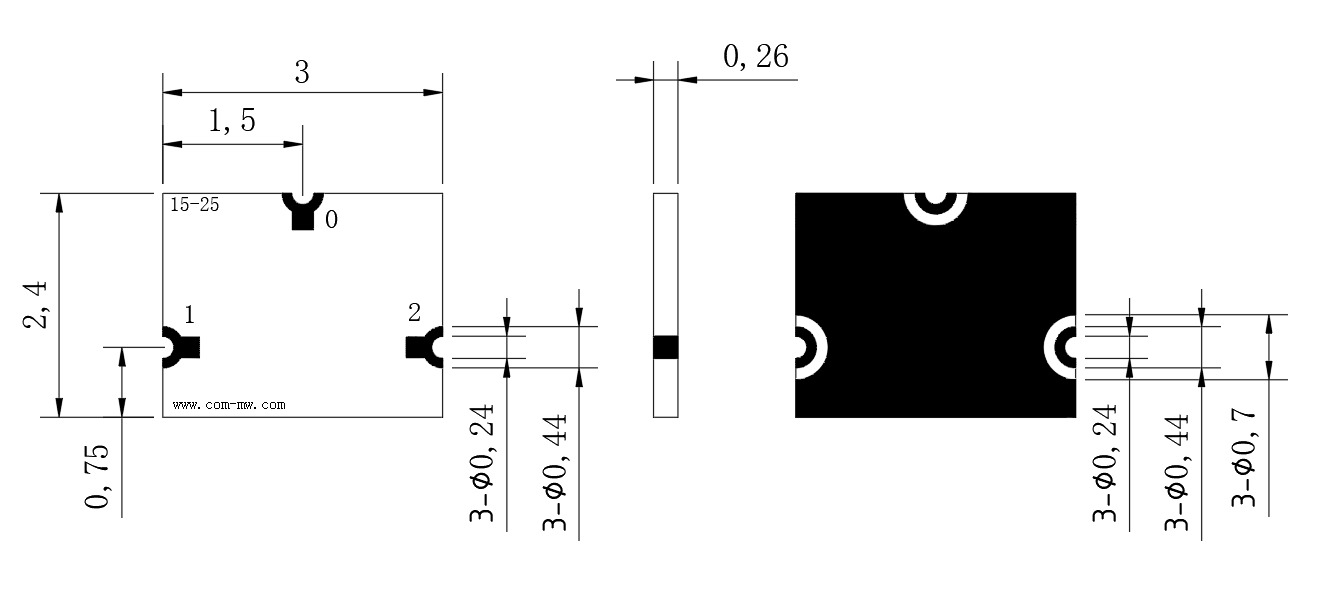

外形结构图(mm)

典型测试曲线图

注意事项

1芯片建议分腔使用,单侧距侧壁小于0.6mm,表面距上盖1.5-3mm
2支持220°回流焊
