6~18GHz, 单刀八掷 , 吸收式, 100ns, SMA
- DSW8-8R6000-18000-1108
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 5 | 7 | dB | |
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.8 | 2 |
其它参数
| 开关路数 | 单刀八掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 工作电压 | ±5V |
| 工作电流 | 50mA单路 |
| 工作温度 | -40~+85℃设计保证 |
真值表
| 端口 | C3 | C2 | C1 |
| J1 | 0 | 0 | 0 |
| J2 | 0 | 0 | 1 |
| J3 | 0 | 1 | 0 |
| J4 | 0 | 1 | 1 |
| J5 | 1 | 0 | 0 |
| J6 | 1 | 0 | 1 |
| J7 | 1 | 1 | 0 |
| J8 | 1 | 1 | 1 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4，J5，J6，J7，J8 |
典型测试数据
| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S04 损耗 dB | S12 隔离 dB |
|---|---|---|---|---|---|
| 5 | 1.58 | 1.59 | -2.69 | -2.69 | -87.91 |
| 6 | 1.43 | 1.57 | -2.67 | -2.64 | -86.84 |
| 7 | 1.3 | 1.25 | -2.78 | -2.85 | -86.03 |
| 8 | 1.31 | 1.34 | -2.97 | -3.06 | -86.5 |
| 9 | 1.65 | 1.57 | -3.43 | -3.36 | -85.81 |
| 10 | 1.53 | 1.38 | -3.5 | -3.6 | -85.15 |
| 11 | 1.21 | 1.17 | -3.51 | -3.57 | -82.89 |
| 12 | 1.68 | 1.43 | -4.16 | -4.12 | -83.14 |
| 13 | 1.72 | 1.67 | -4.36 | -4.29 | -82.19 |
| 14 | 1.77 | 1.79 | -4.67 | -4.64 | -74.45 |
| 15 | 1.56 | 1.72 | -5.05 | -5 | -73.46 |
| 16 | 1.79 | 1.8 | -5.48 | -5.46 | -73.56 |
| 17 | 1.13 | 1.31 | -5.52 | -5.61 | -74.01 |
| 18 | 1.34 | 1.25 | -6.61 | -6.39 | -73.38 |

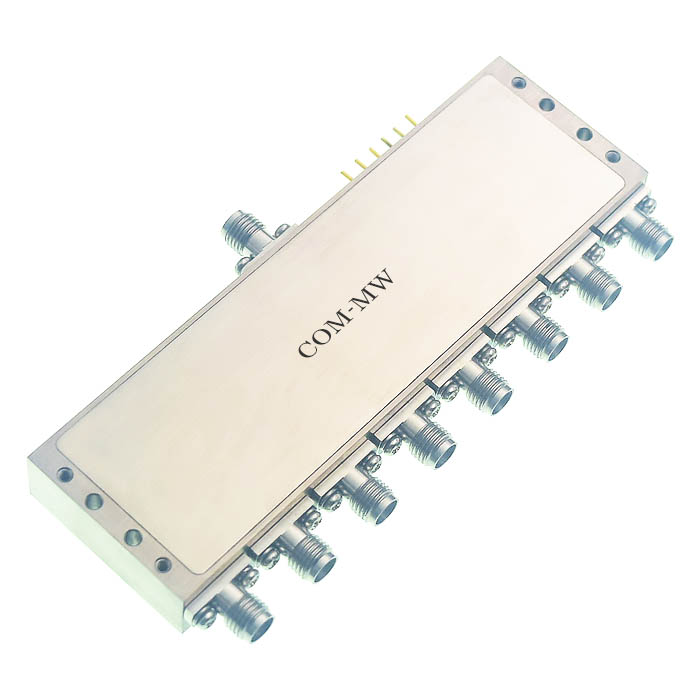

参考实物图

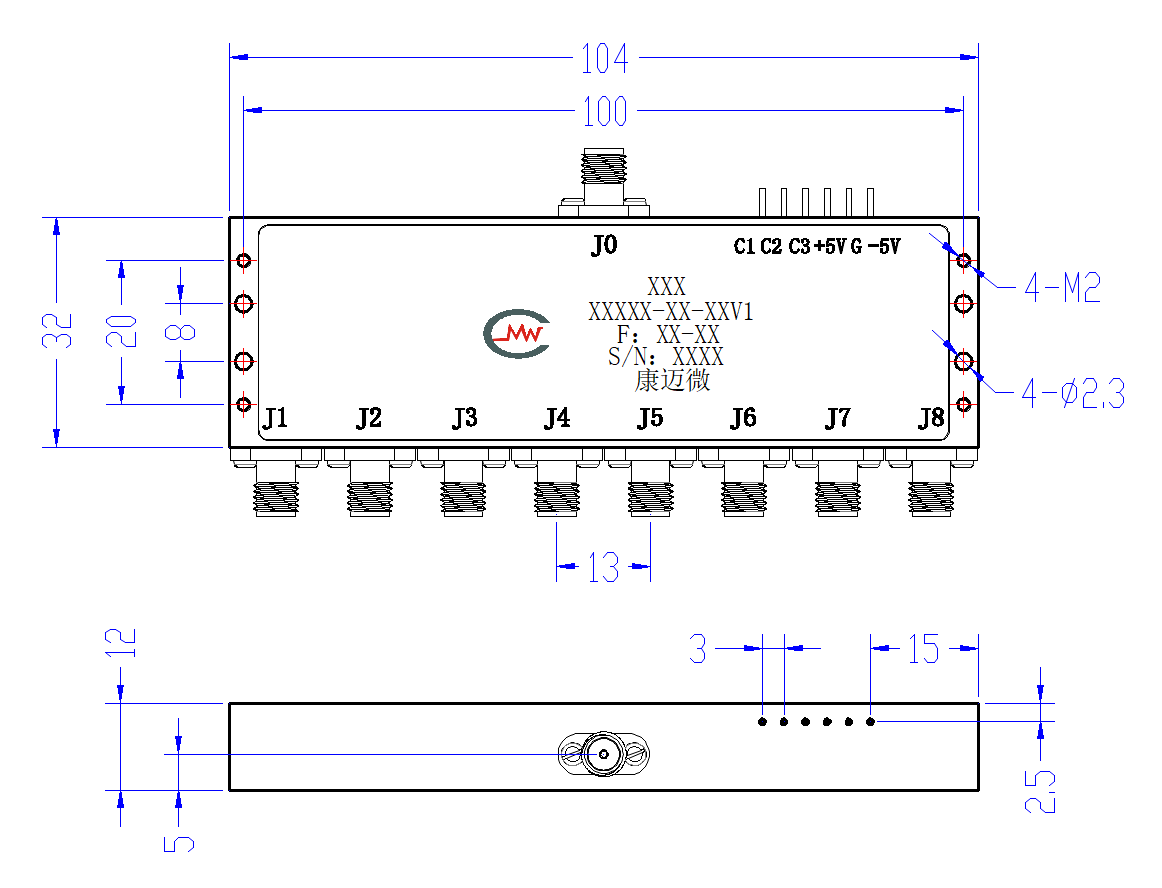

外形结构图（mm）

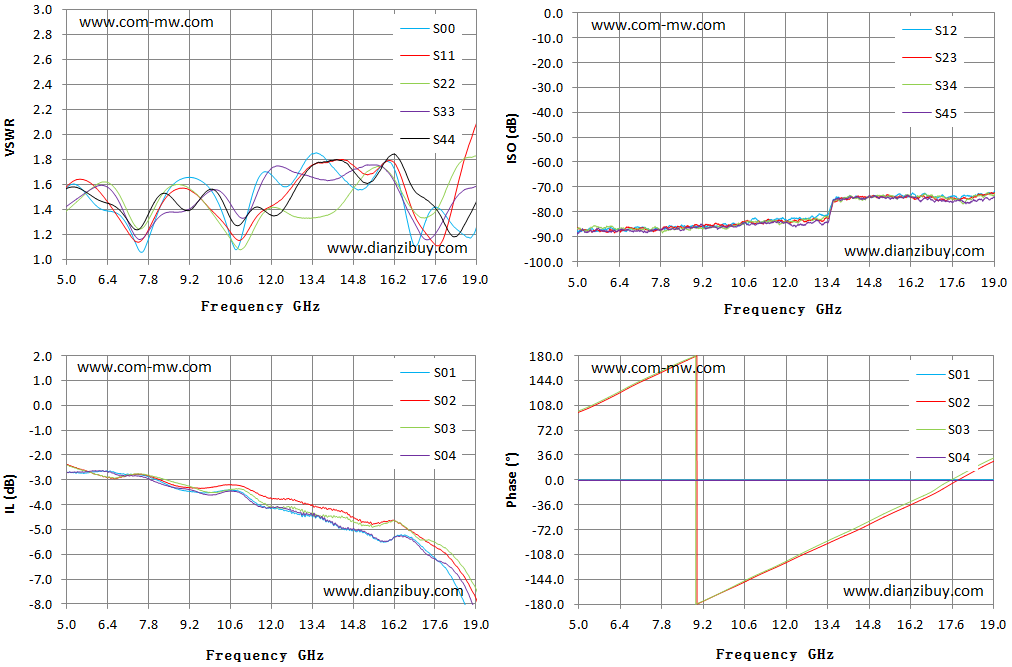

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
