滤波器
通带频率DC~5600MHz, 6500-10000MHz≥40dB, dB, SMA
- ZLPF6-C0-5600-2895
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 5600 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 6500-10000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 5000 | -0.85 | 1.13 |
| 5142 | -0.98 | 1.28 |
| 5285 | -1.12 | 1.42 |
| 5428 | -1.18 | 1.34 |
| 5571 | -1.59 | 1.23 |
| 5714 | -2.88 | 2.11 |
| 5857 | -13.5 | 14.75 |
| 6000 | -27.53 | 75.51 |
| 6142 | -38.21 | 188.36 |
| 6285 | -47.75 | 2998.7 |
| 6428 | -55.25 | 389.89 |
| 6571 | -64.51 | 143.52 |
| 6714 | -70.1 | 167.55 |
| 6857 | -70.54 | 188.62 |
| 7000 | -69.91 | 272.97 |
外形结构图（mm）

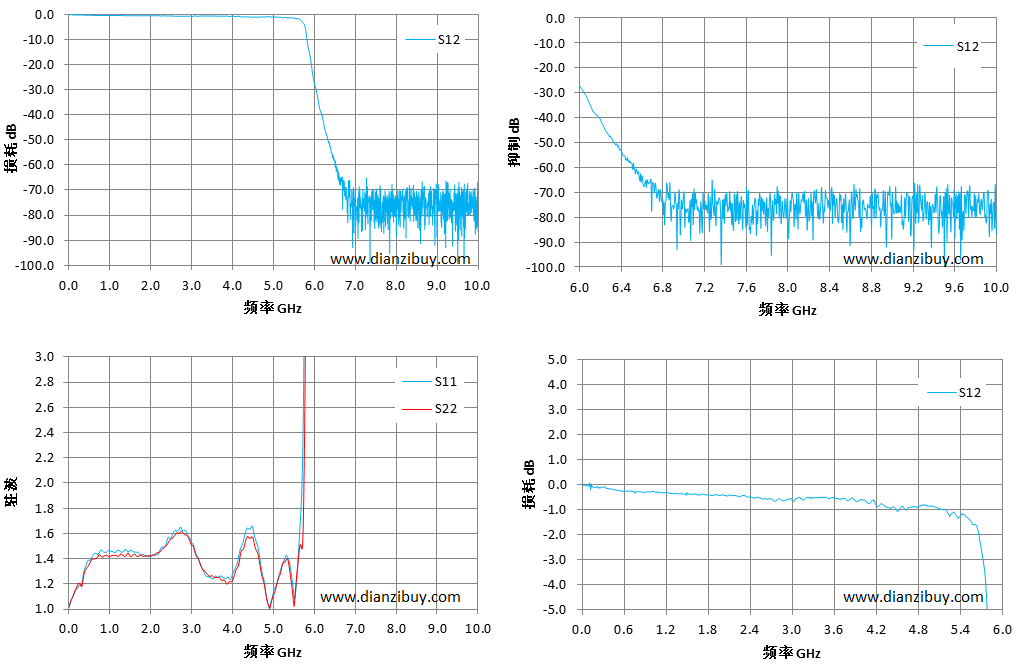

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
