100~520MHz, 108~174MHz, 225~400MHz, ~MHz, ~MHz, 表面贴装
- ZS15-L100-520-822
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 100 | ~ | 520 | MHz |
| 通带频率二 | / | / | 108 | ~ | 174 | MHz |
| 通带频率三 | / | / | 225 | ~ | 400 | MHz |
| 通带频率四 | / | / | ~ | MHz | ||
| 通带频率五 | / | / | ~ | MHz | ||
| 通带频率六 | / | / | ~ | MHz | ||
| 通带频率七 | / | / | ~ | MHz | ||
| 通带频率八 | / | / | ~ | MHz | ||
| 通带驻波 | 1.6 | |||||
| 通带损耗 | 1.8 | dB | ||||
| 带内波动 | 1.0 | dB | ||||
| 通带一抑制度 | DC-70 | MHz≥ | 30 | dBc | ||
| 通带一抑制度 | 640-2500 | MHz≥ | 30 | dBc | ||
| 通带二抑制度 | DC-75 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | 207-2500 | MHz≥ | 40 | dBc | ||
| 通带三抑制度 | DC-130 | MHz≥ | 40 | dBc | ||
| 通带三抑制度 | 490-2500 | MHz≥ | 40 | dBc |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 幅度一致性 | ≤±0.5dB |
| 相位一致性 | ≤±5° |
| 相位线性度 | ≤20°通带一@争取56度 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

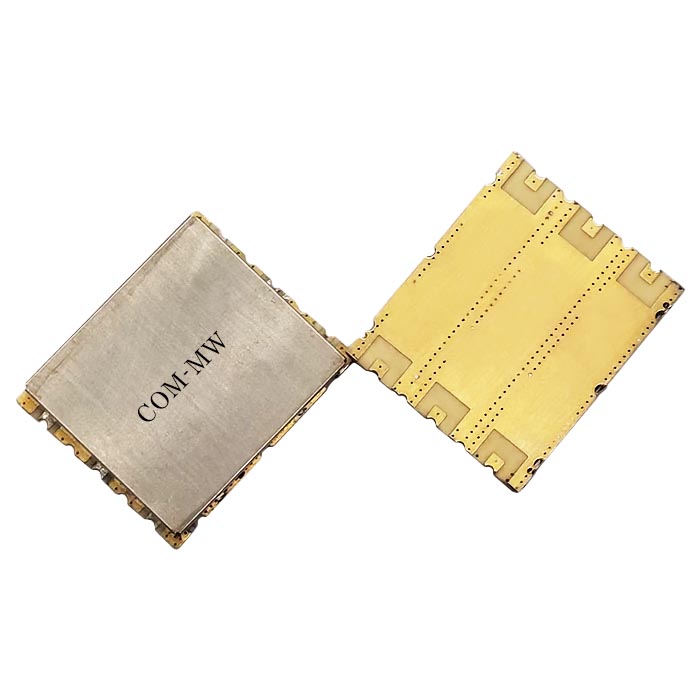

参考实物图

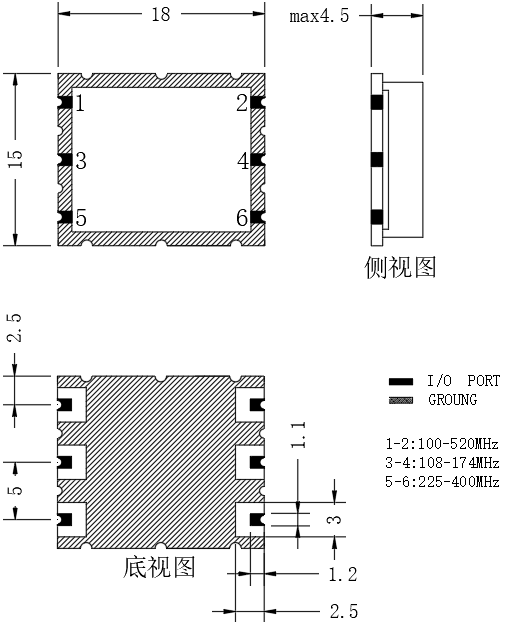

外形结构图（mm）

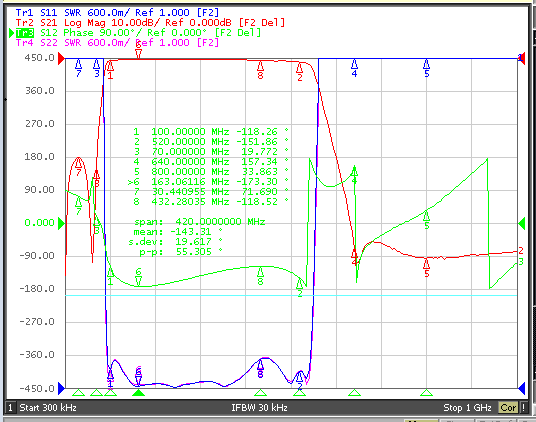

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
