产品
开关滤波器组
开关滤波路数六选一,表面贴装
- DSS2-6R30-512-3127
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 插入损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 驻波比 | / | / | 1.5 | |||
| 通带频率一 | / | / | 30 | ~ | 48 | MHz |
| 频率一损耗 | / | / | 1.2 | dB | ||
| 频率一抑制 | 60~96 | MHz≥ | 50 | dBc | ||
| 频率一驻波 | / | / | 1.5 | |||
| 通带频率二 | / | / | 48 | ~ | 75 | MHz |
| 频率二损耗 | / | / | 1.2 | dB | ||
| 频率二抑制 | 96~150 | MHz≥ | 50 | dBc | ||
| 频率二驻波 | / | / | 1.5 | |||
| 通带频率三 | / | / | 75 | ~ | 120 | MHz |
| 频率三损耗 | / | / | 1.2 | dB | ||
| 频率三抑制 | 150~240 | MHz≥ | 50 | dBc | ||
| 频率三驻波 | / | / | 1.5 | |||
| 通带频率四 | / | / | 120 | ~ | 190 | MHz |
| 频率四损耗 | / | / | 1.2 | dB | ||
| 频率四抑制 | 240~380 | MHz≥ | 50 | dBc | ||
| 频率四驻波 | / | / | 1.5 | |||
| 通带频率五 | / | / | 190 | ~ | 310 | MHz |
| 频率五损耗 | / | / | 1.2 | dB | ||
| 频率五抑制 | 380~620 | MHz≥ | 50 | dBc | ||
| 频率五驻波 | / | / | 1.5 | |||
| 通带频率六 | / | / | 310 | ~ | 512 | MHz |
| 频率六损耗 | / | / | 1.2 | dB | ||
| 频率六抑制 | 620~1024 | MHz≥ | 50 | dBc | ||
| 频率六驻波 | / | / | 1.5 |
其它参数
| 开关滤波路数 | 六选一 |
| 开关时间 | 5us |
| 隔离度 | 50dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 45dBm设计保证 |
| 工作电压 | +5V |
| 工作电流 | 10mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 控制方式 | TTL |
引脚定义
真值表
| 频率一 | 0 | 0 | 0 | 0 | |
| 频率二 | 0 | 0 | 1 | 0 | |
| 频率三 | 0 | 0 | 0 | 1 | |
| 频率四 | 1 | 0 | X | X | |
| 频率五 | 0 | 1 | X | X | |
| 频率六 | 1 | 1 | X | X |

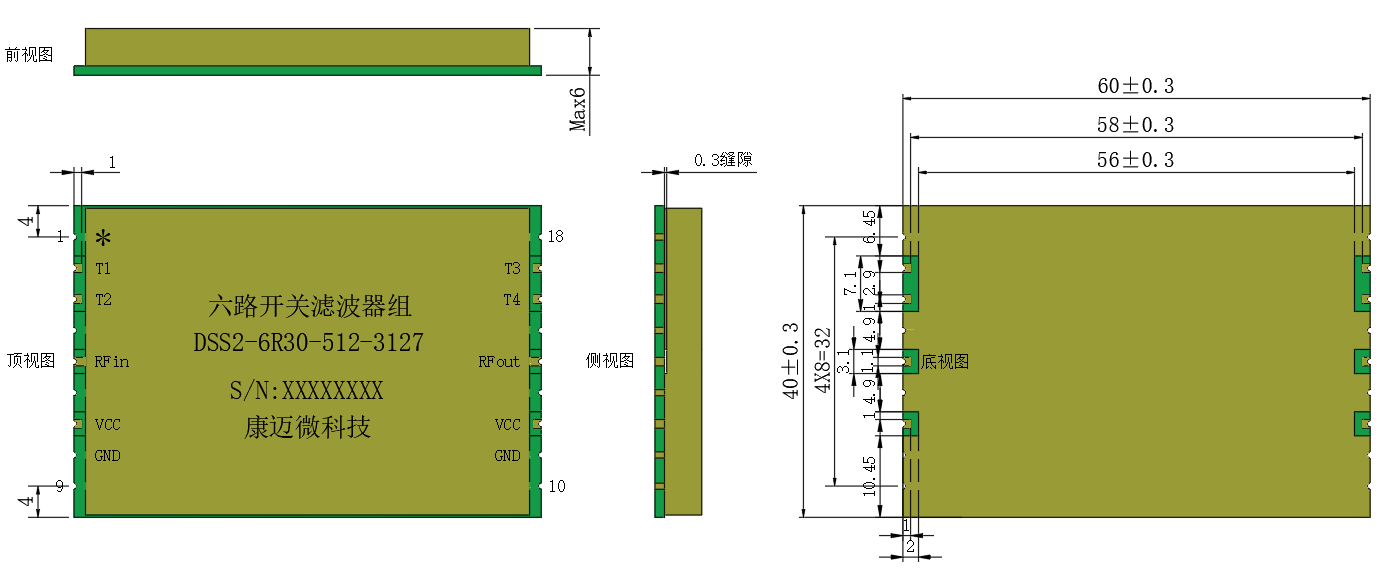

外形结构图（mm）
回流焊推荐示意图

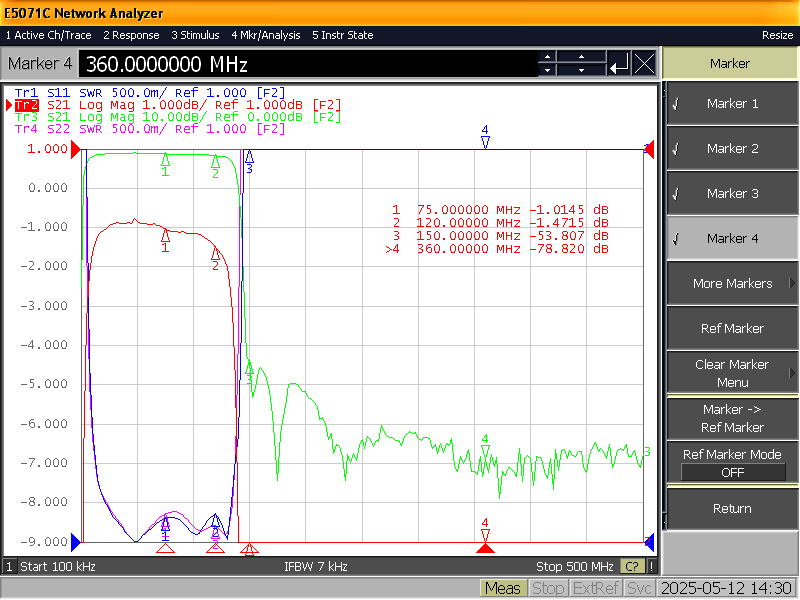

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
