滤波器
通带频率4.69~5.41GHz, 4.11GHz≥40dB, 5.99GHz≥40dB, 表面贴装
- ZBF1-M5.05-0.72G-436
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.69 | ~ | 5.41 | GHz |
| 通带损耗 | / | / | 4 | dB | ||
| 带外抑制 | 4.11 | GHz≥ | 40 | dB | ||
| 带外抑制 | 5.99 | GHz≥ | 40 | dB | ||
| 带外抑制 | 6.2-6.9 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.7 | |||
| 平坦度 | / | / | 0.3（边带20M） | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |

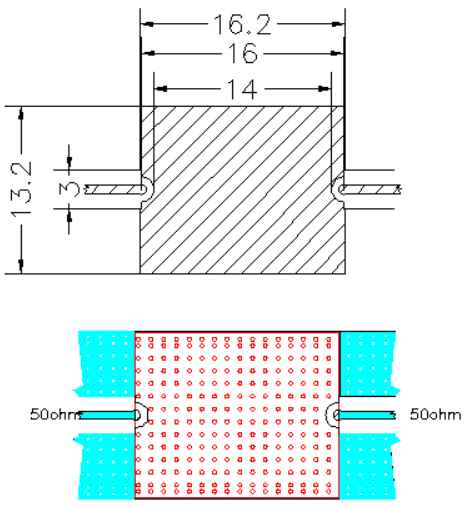

外形结构图（mm）
推荐装配图:RO4350,H:0.254mm
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
