产品
滤波器
阻带频率5250~5350MHz, ≥40dB, 通带频率DC~5150MHz, 5450~18000MHz, SMA
- K6-5250-5350-100S4010-008
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5250 | ~ | 5350 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5150 | MHz | |
| 通带频率 | 5450 | ~ | 18000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5000 | -0.59 | 1.11 |
| 5100 | -0.72 | 1.35 |
| 5150 | -2.48 | 1.27 |
| 5200 | -9.26 | 10.76 |
| 5250 | -69.79 | 36.86 |
| 5260 | -54.49 | 40.18 |
| 5280 | -64.36 | 38.22 |
| 5300 | -51.32 | 46.48 |
| 5320 | -65.74 | 41.8 |
| 5340 | -57.71 | 37.02 |
| 5350 | -65.33 | 48.61 |
| 5400 | -10.38 | 11.43 |
| 5450 | -2.77 | 1.31 |
| 5500 | -0.83 | 1.49 |
| 5600 | -0.68 | 1.24 |
参考实物图
外形结构图（mm）

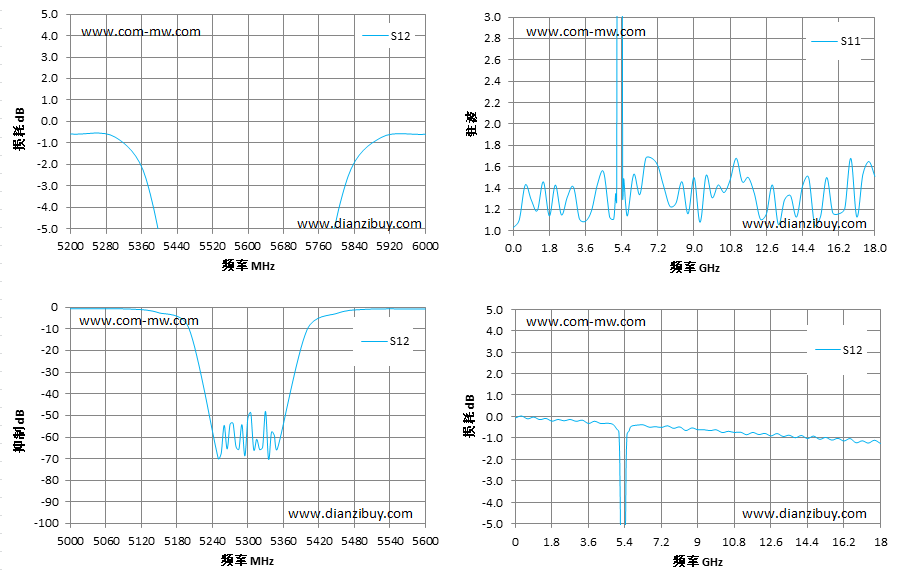

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
