衰减器
工作频率DC~26.5GHz, 衰减度6dB, 2W, 50Ω, SMA-JK
- DA9-62-0-26.5G-1784
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 26.5 | GHz |
| 衰减度 | 5.5 | 6 | 7.2 | dB |
| 驻波比 | 1.35 |
其它参数
| 功率容量 | 2W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| Frequency GHz | S11 驻波 | S12 衰减 dB |
|---|---|---|
| 0.01 | 1.01 | -5.75 |
| 1.93 | 1.02 | -5.73 |
| 3.86 | 1.03 | -5.84 |
| 5.79 | 1.05 | -6.13 |
| 7.71 | 1.05 | -6.17 |
| 9.64 | 1.05 | -6.38 |
| 11.57 | 1.05 | -6.23 |
| 13.5 | 1.04 | -6.21 |
| 15.43 | 1.11 | -6.19 |
| 17.36 | 1.16 | -6.27 |
| 19.29 | 1.11 | -6.36 |
| 21.21 | 1.13 | -6.41 |
| 23.14 | 1.18 | -6.65 |
| 25.07 | 1.09 | -6.69 |
| 27 | 1.15 | -6.75 |

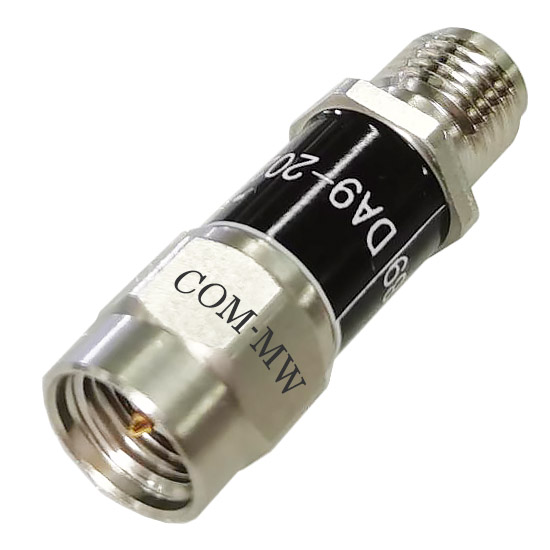

参考实物图
外形结构图（mm）
典型测试曲线图
