产品
隔离器
工作频率 7900~8400MHz,通过功率600W,波导口
- DG9-7.9-8.4G-3328
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 7900 | ~ | 8400 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 通过功率 | 600W设计保证 |
| 耐反射功率 | 150W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | 波导口 |
| 波导口型号 | WR112orBJ84 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S11 驻波 |
| 7600.00 | 1.08 | -0.12 | -35.82 | 1.08 |
| 7679.00 | 1.08 | -0.12 | -40.17 | 1.08 |
| 7757.00 | 1.09 | -0.12 | -41.74 | 1.08 |
| 7836.00 | 1.09 | -0.13 | -39.42 | 1.08 |
| 7914.00 | 1.08 | -0.12 | -37.38 | 1.08 |
| 7993.00 | 1.08 | -0.12 | -36.58 | 1.07 |
| 8071.00 | 1.07 | -0.12 | -36.51 | 1.07 |
| 8150.00 | 1.06 | -0.11 | -37.08 | 1.06 |
| 8229.00 | 1.05 | -0.12 | -38.33 | 1.05 |
| 8307.00 | 1.04 | -0.12 | -40.27 | 1.04 |
| 8386.00 | 1.04 | -0.12 | -41.42 | 1.04 |
| 8464.00 | 1.06 | -0.14 | -38.59 | 1.05 |
| 8543.00 | 1.09 | -0.16 | -34.15 | 1.08 |
| 8621.00 | 1.13 | -0.19 | -30.16 | 1.12 |
| 8700.00 | 1.17 | -0.22 | -27.15 | 1.17 |

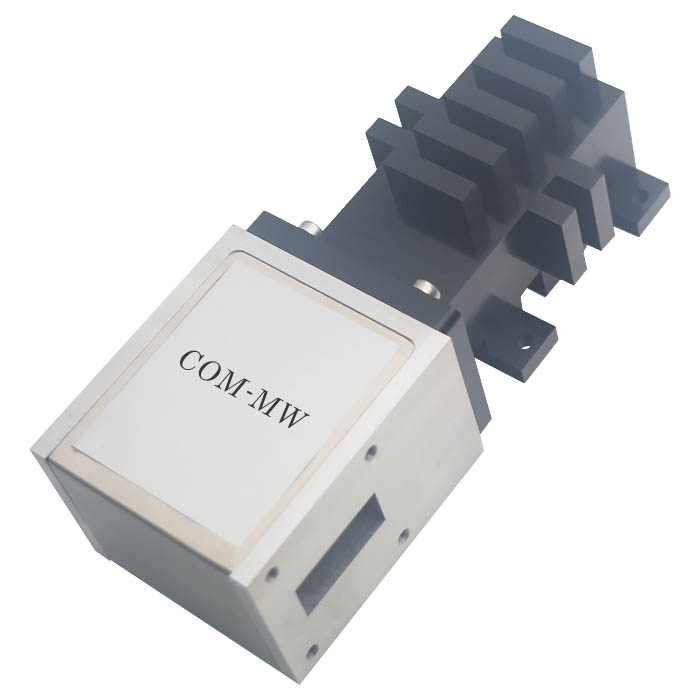

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
