产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 225 | ~ | 3000 | MHz | ||
| -3dB fc | 139 | MHz | ||||
| 通带损耗 | 1 | dB | ||||
| 通带驻波 | 1.2 | |||||
| 带外抑制 | DC-75 | MHz≥ | 40 | dB | ||
| 带外抑制 | 100 | MHz≥ | 20 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RHP-139+ |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 200 | 1.21 | 1.21 | -1 | 3.69 |
| 471 | 1.25 | 1.25 | -0.33 | 0.76 |
| 743 | 1.29 | 1.29 | -0.29 | 0.44 |
| 1014 | 1.27 | 1.29 | -0.35 | 0.33 |
| 1286 | 1.25 | 1.28 | -0.38 | 0.31 |
| 1557 | 1.23 | 1.26 | -0.42 | 0.28 |
| 1829 | 1.21 | 1.22 | -0.43 | 0.25 |
| 2100 | 1.16 | 1.17 | -0.4 | 0.26 |
| 2371 | 1.09 | 1.13 | -0.43 | 0.25 |
| 2643 | 1.05 | 1.11 | -0.51 | 0.25 |
| 2914 | 1.13 | 1.18 | -0.58 | 0.27 |
| 3186 | 1.23 | 1.27 | -0.65 | 0.28 |
| 3457 | 1.32 | 1.36 | -0.74 | 0.35 |
| 3729 | 1.4 | 1.43 | -0.94 | 0.29 |
| 4000 | 1.43 | 1.47 | -1.2 | 0.25 |
参考实物图

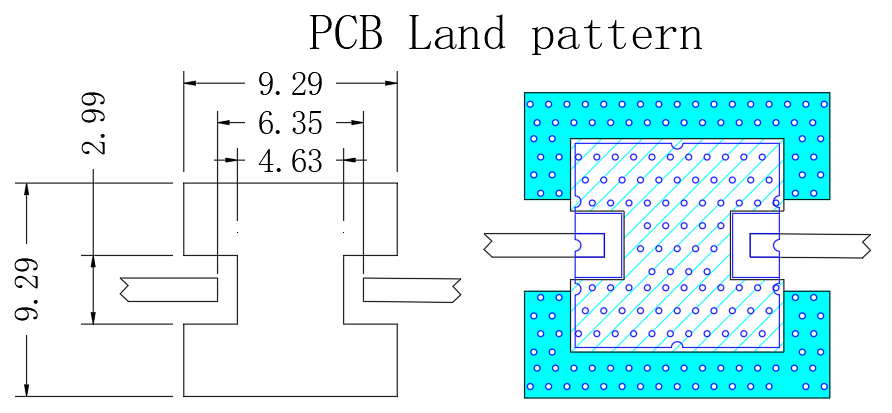

外形结构图（mm）

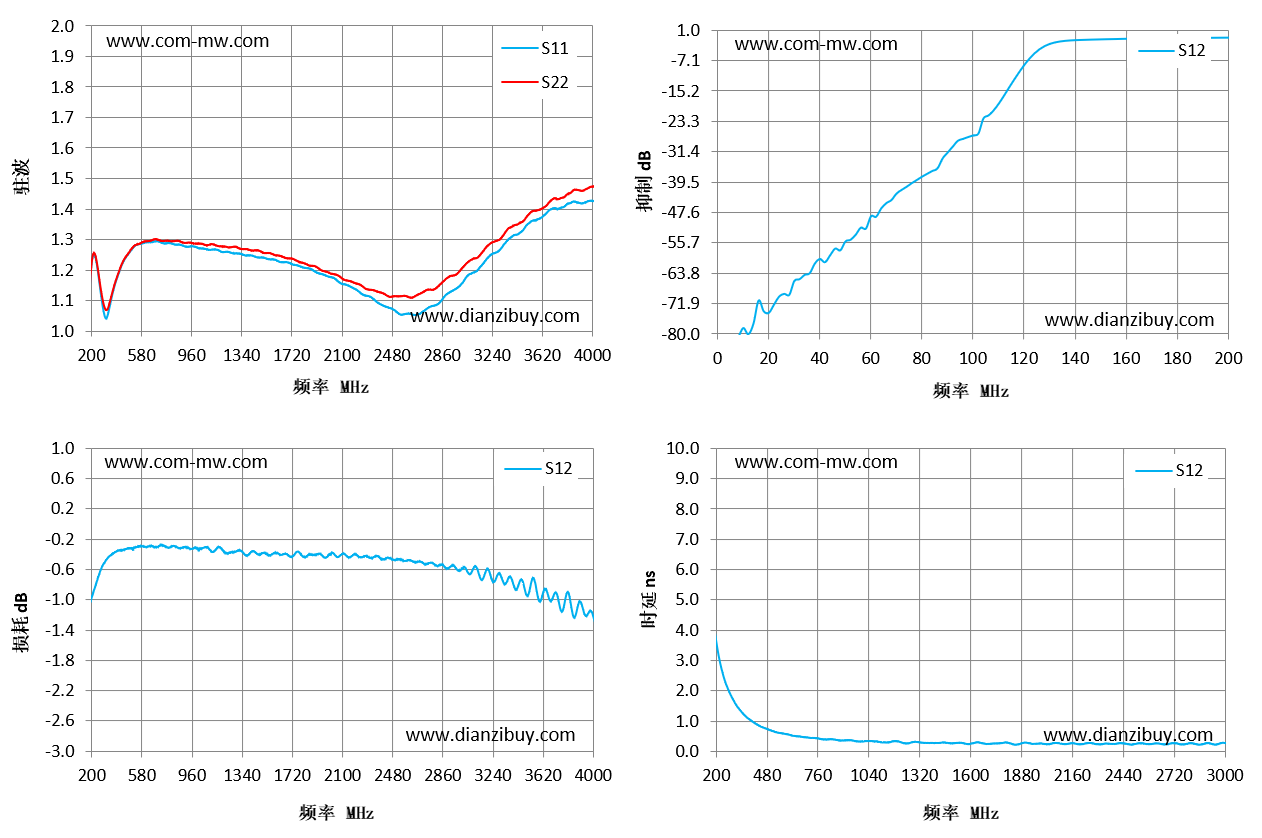

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
