产品
带阻滤波器
阻带频率824~849MHz, ≥50dB, 通带频率DC~814MHz, 859~3000MHz, N
- K6-824-849-10N60100-001
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 824 | ~ | 849 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 814 | MHz | |
| 通带频率 | 859 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 775 | -0.33 | 1.33 |
| 814 | -2.28 | 1.25 |
| 819 | -7.35 | 9.46 |
| 824 | -70.40 | 44.1 |
| 828 | -76.94 | 38.73 |
| 830 | -65.78 | 47.6 |
| 832 | -73.22 | 38.33 |
| 836 | -72.98 | 42.08 |
| 840 | -81.55 | 39.51 |
| 842 | -73.62 | 48.98 |
| 846 | -70.05 | 42.5 |
| 849 | -76.56 | 38.84 |
| 854 | -7.24 | 10.33 |
| 859 | -2.15 | 1.27 |
| 900 | -0.36 | 1.42 |
参考实物图

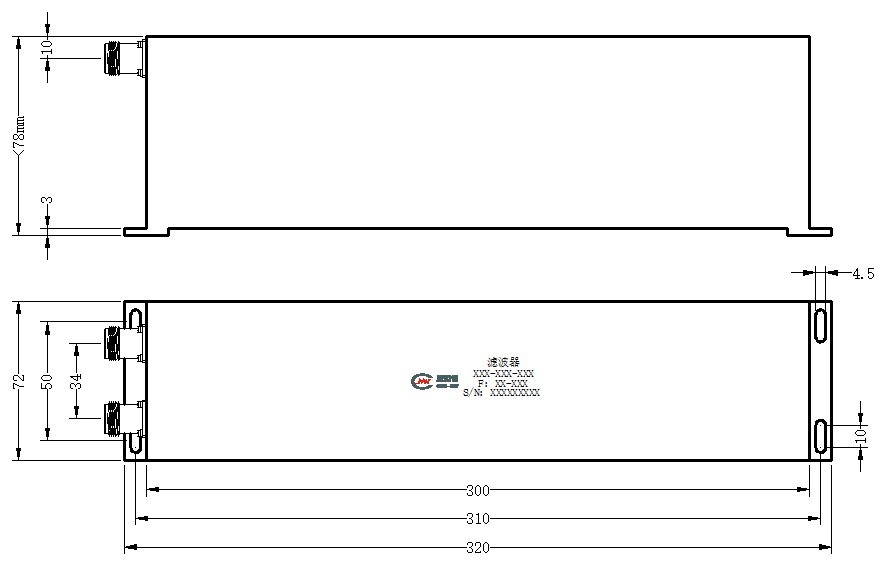

外形结构图（mm）

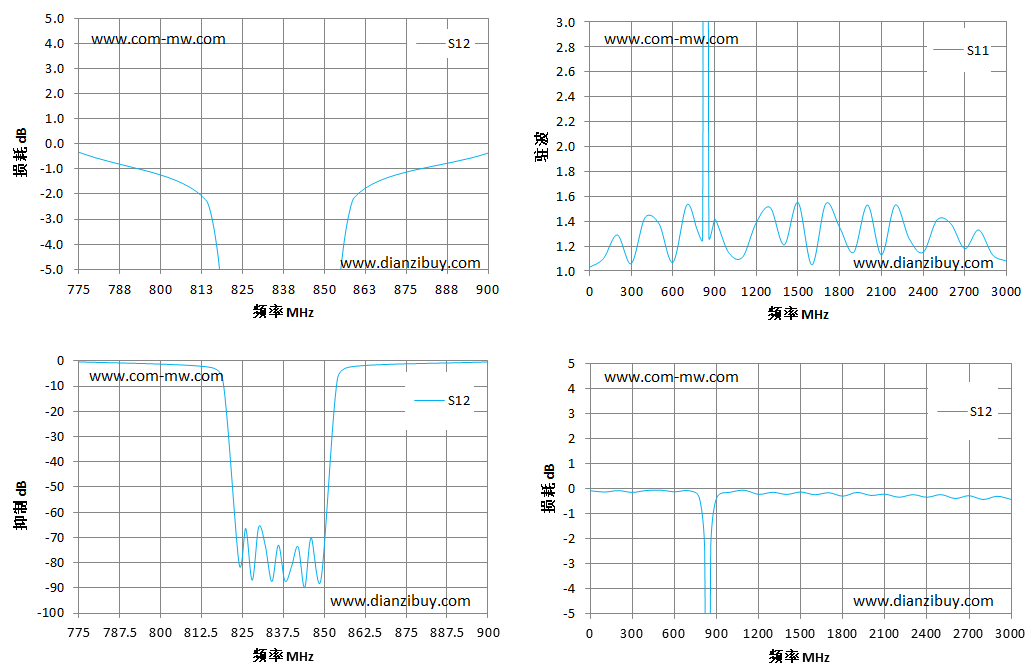

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
