滤波器
阻带频率5855~5925MHz, ≥40dB, 通带频率DC~5755MHz, 6025~18000MHz, SMA
- K6-5855-5925-100S4010-006
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5855 | ~ | 5925 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5755 | MHz | |
| 通带频率 | 6025 | ~ | 18000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5700 | -0.69 | 1.34 |
| 5755 | -2.34 | 1.43 |
| 5805 | -10.33 | 10.33 |
| 5855 | -60.53 | 45.41 |
| 5860 | -60.79 | 32.05 |
| 5870 | -67.81 | 38.21 |
| 5880 | -57.98 | 43.36 |
| 5890 | -45.14 | 37.86 |
| 5900 | -63.22 | 36.47 |
| 5910 | -58.50 | 37.19 |
| 5920 | -51.48 | 34.04 |
| 5925 | -62.57 | 33.23 |
| 5975 | -9.96 | 11.74 |
| 6025 | -2.51 | 1.39 |
| 6100 | -0.73 | 1.06 |
参考实物图
外形结构图（mm）

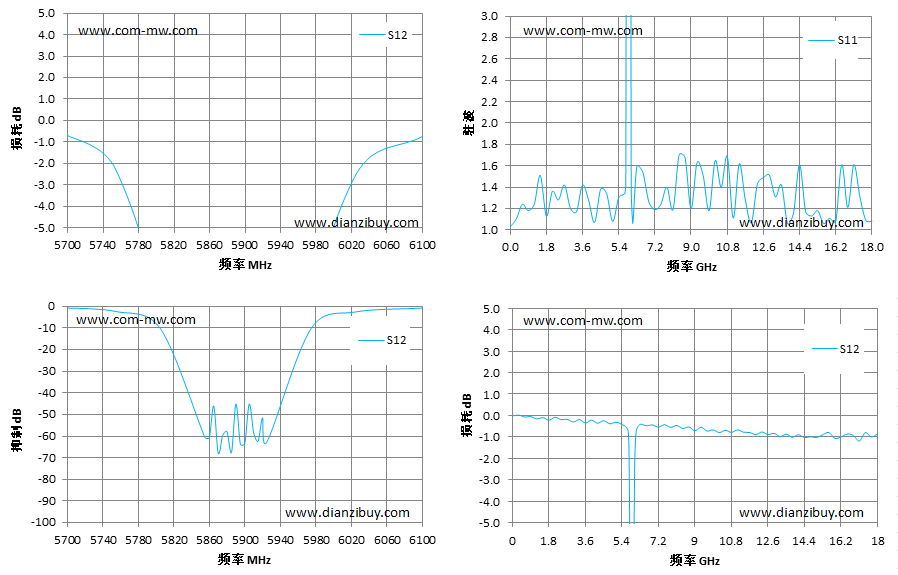

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
