800~2400MHz,200W,90°电桥,表面贴装
- 8H0010
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 2400 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.95 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

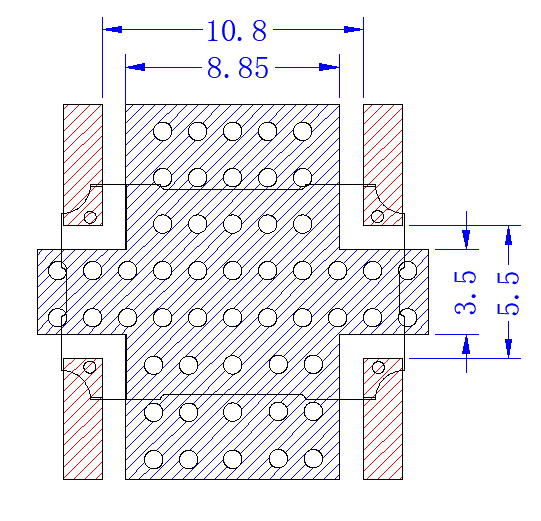

建议PCB布局图

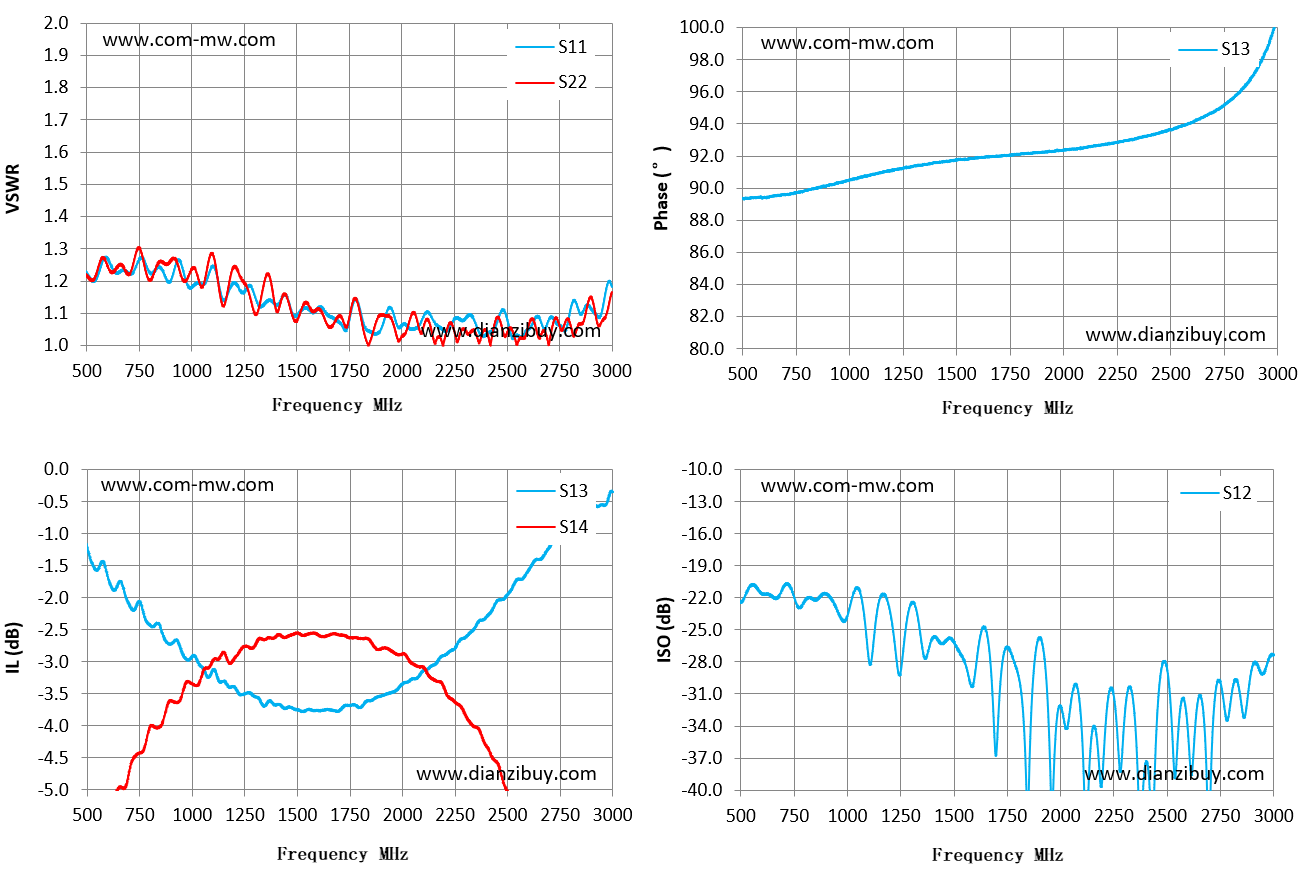

典型测试曲线图

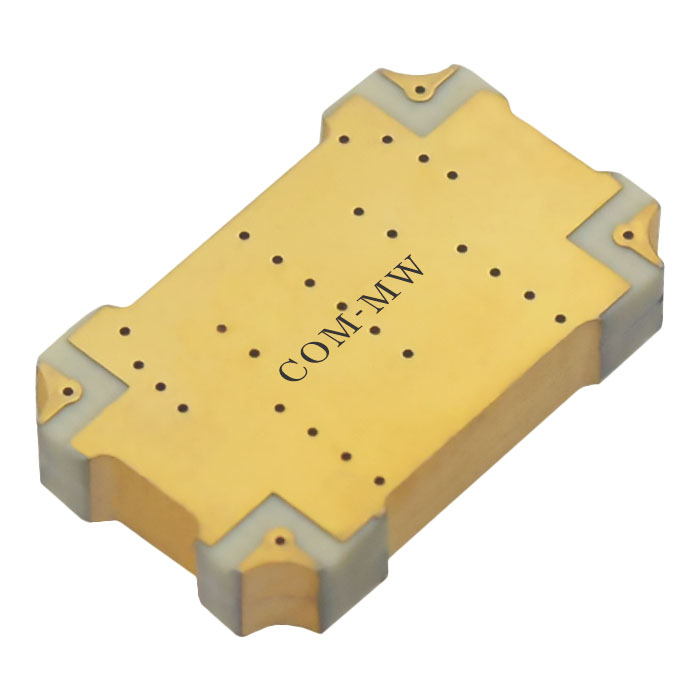

参考实物图

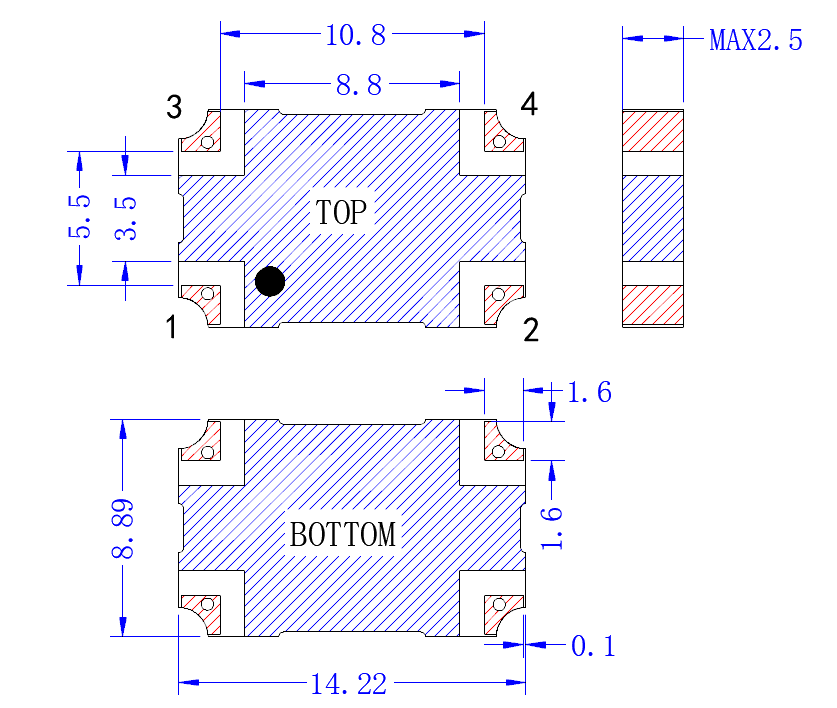

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 500.00 | 1.22 | 1.22 | -1.22 | -6.54 | 89.37 | -22.41 |
| 679.00 | 1.23 | 1.24 | -1.94 | -4.97 | 89.57 | -21.81 |
| 857.00 | 1.24 | 1.26 | -2.55 | -3.96 | 90.03 | -22.16 |
| 1036.00 | 1.19 | 1.20 | -3.05 | -3.31 | 90.62 | -21.23 |
| 1214.00 | 1.19 | 1.24 | -3.47 | -2.89 | 91.16 | -25.04 |
| 1393.00 | 1.13 | 1.13 | -3.68 | -2.62 | 91.59 | -26.03 |
| 1571.00 | 1.10 | 1.11 | -3.76 | -2.55 | 91.86 | -29.60 |
| 1750.00 | 1.08 | 1.09 | -3.68 | -2.62 | 92.07 | -26.62 |
| 1929.00 | 1.11 | 1.09 | -3.50 | -2.80 | 92.29 | -28.66 |
| 2107.00 | 1.10 | 1.07 | -3.13 | -3.11 | 92.57 | -38.00 |
| 2286.00 | 1.08 | 1.05 | -2.64 | -3.74 | 92.94 | -37.41 |
| 2464.00 | 1.09 | 1.08 | -2.03 | -4.69 | 93.49 | -30.02 |
| 2643.00 | 1.09 | 1.04 | -1.40 | -6.34 | 94.38 | -31.81 |
| 2821.00 | 1.14 | 1.03 | -0.80 | -9.24 | 95.96 | -29.66 |
| 3000.00 | 1.18 | 1.17 | -0.35 | -15.39 | 100.91 | -27.40 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
