产品
多频合路器
30~80MHz,110~225MHz,225~500MHz,500~1350MHz,SMA
- ZMC3-4L30-1350-173
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 30 | ~ | 80 | MHz |
| 通带频率二 | / | / | 110 | ~ | 225 | MHz |
| 通带频率三 | / | / | 225 | ~ | 500 | MHz |
| 通带频率四 | / | / | 500 | ~ | 1350 | MHz |
| 交叉频点 | / | / | 225&500 | MHz | ||
| 通带驻波 | 2 | |||||
| 通带损耗 | 2 | dB | ||||
| 交叉点损耗 | 5 | 6 | 7 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 外壳材料 | 铝5A06 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 其它 | 每路输入端口馈电+15V，承受500mA电流； +15V供电用带接地片穿心电容。 |

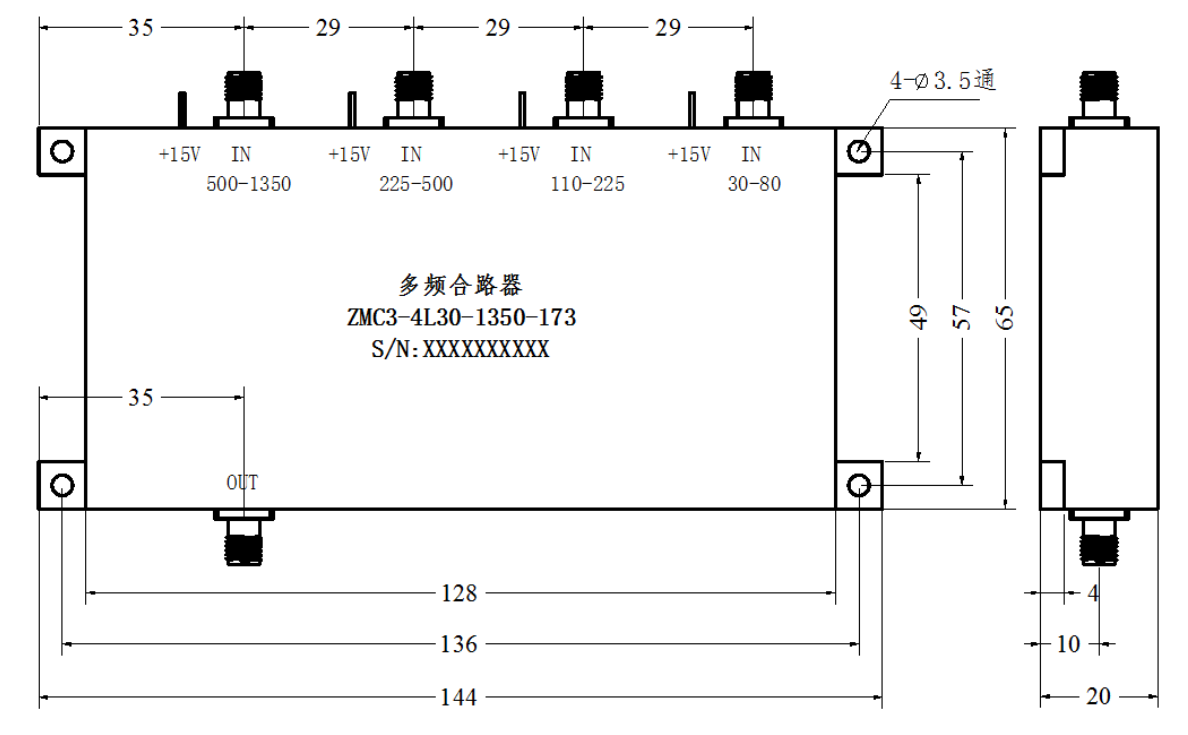

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
