功率放大器
30~2000MHz,增益 33dB,输出功率 4W,效率 30%,SMA
- DPA8-0.03-2G-4049
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
窄带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 30 | ~ | 2000 | MHz | |
| 增益 | 33 | dB | 小信号 | ||
| 带内平坦度 | ±3.5 | dB | |||
| 输入驻波比 | 2.3 | ||||
| 输出功率 | 4 | W | CW信号 | ||
| 效率 | 30 | % | |||
| 谐波抑制 | 10 | dBC | |||
| 杂波抑制 | 55 | dBC | |||
| ACP | 67 | dBC |
其它参数
| 输入接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 1A |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
典型测试数据
| F（GHz） | 0.03 | 0.1 | 0.4 | 0.8 | 1.2 | 1.6 | 2 | 2.4 |
| VSWR | 3.85 | 2.02 | 2.09 | 1.22 | 1.45 | 2.34 | 2.42 | 1.66 |
| Pin（dBm) | -1.08 | 8.87 | 4.69 | 4.54 | 4.42 | 8.54 | 5.97 | 8.35 |
| Pout（SAT）（dBm） | 34.77 | 39.83 | 38.24 | 36.83 | 35.96 | 36.47 | 35.38 | 35.92 |
| Pout（SAT）（W） | 2.99 | 9.61 | 6.66 | 4.81 | 3.94 | 4.43 | 3.45 | 3.90 |
| Ids（A） | 0.22 | 0.54 | 0.44 | 0.44 | 0.45 | 0.51 | 0.50 | 0.51 |
| Gain（dB） | 37.53 | 38.56 | 38.35 | 36.72 | 35.40 | 31.19 | 33.27 | 33.64 |
| ŋ（%） | 48.68 | 63.59 | 54.12 | 39.11 | 31.30 | 31.06 | 24.65 | 27.36 |
| 2次谐波抑制（dBC） | 7.90 | 20.15 | 18.70 | 14.30 | 9.60 | 15.80 | 17.50 | 25.17 |
| 3次谐波抑制（dBC） | 24.10 | 10.74 | 16.30 | 16.70 | 18.80 | 21.40 | 31.00 | 29.80 |
| 4次谐波抑制（dBC） | 22.00 | 21.10 | 32.50 | 20.20 | 23.60 | 34.40 | 39.00 | 66.00 |
| 杂波抑制（dBC） | 61.00 | 65.40 | 56.80 | 55.60 | 58.90 | 57.50 | 60.00 | 55.60 |
| ACP（dBc） | 56.16 | 72.00 | 72.30 | 69.20 | 67.90 | 67.80 | 62.20 | 61.80 |

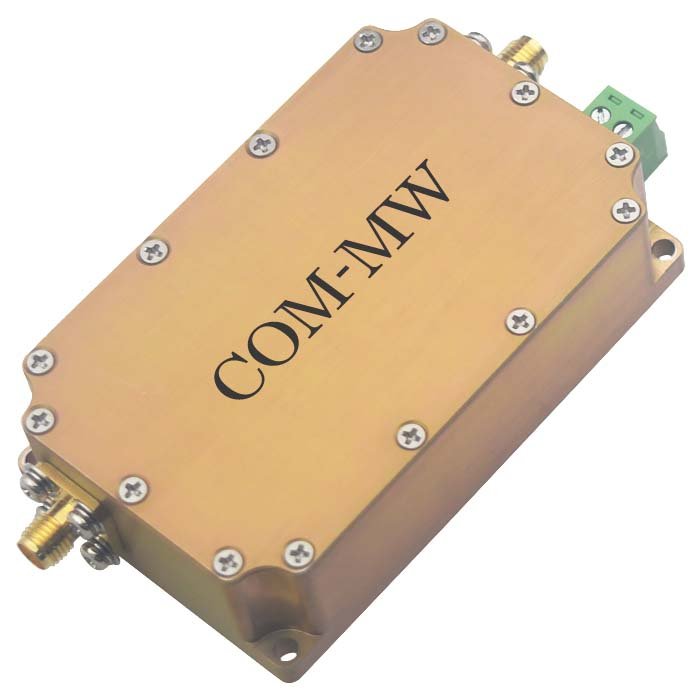

参考实物图
外形结构图

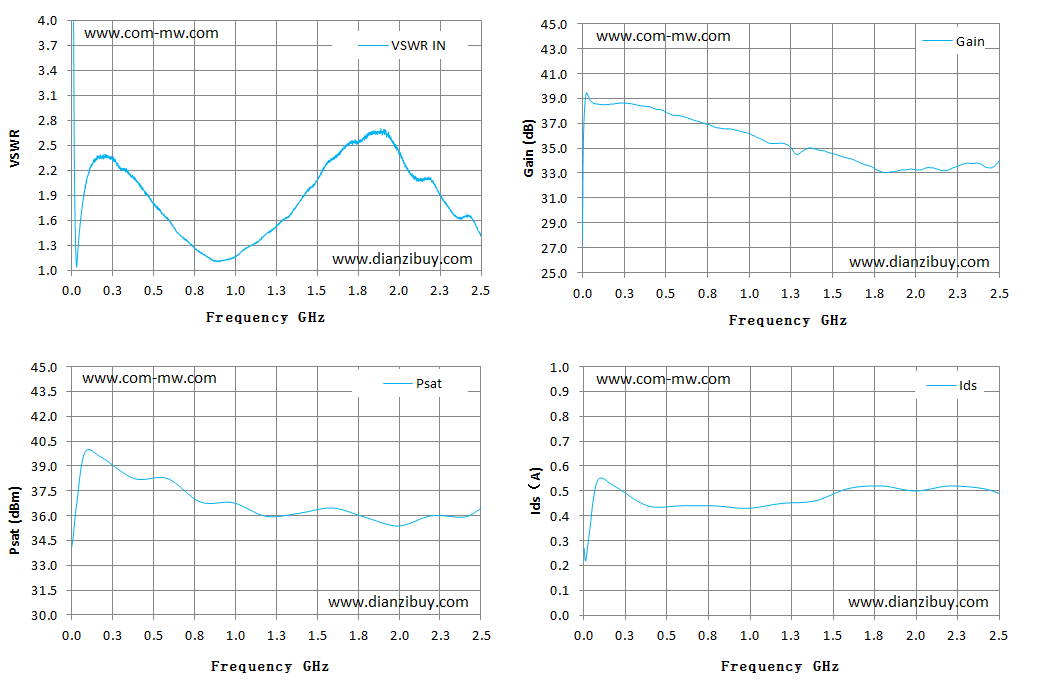

典型测试曲线图
接口定义（3.5）
| 序号 | 定义 | 备注 |
| Pin1 | 28V | 备注 |
| Pin2 | GND | 备注 |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
具有输出开关控制接口
清洗产品表面，请勿将产品浸泡清洗液中清洗。
