698~6000MHz, 耦合度10dB, N , 300W, PIM-150dBc
- ZDC9-10C698-6000-2868
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 698 | ~ | 6000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 8.5 | 10 | 11.5 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | N -F |
| 接口材质 | 外壳铜镀铜锡锌 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -25~+55℃设计保证 |
| PIM | -150dBc@2*43dBm |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 600 | 1.08 | 1.06 | -0.41 | -10.69 | -42.87 |
| 986 | 1.06 | 1.1 | -0.58 | -9.3 | -46.94 |
| 1371 | 1.08 | 1.06 | -0.48 | -10.27 | -46.43 |
| 1757 | 1.08 | 1.06 | -0.38 | -11.19 | -36.51 |
| 2143 | 1.03 | 1.05 | -0.52 | -9.87 | -35.97 |
| 2529 | 1.02 | 1.04 | -0.63 | -9.06 | -40.26 |
| 2914 | 1.06 | 1.05 | -0.53 | -9.89 | -39 |
| 3300 | 1.09 | 1.09 | -0.42 | -11.05 | -38.23 |
| 3686 | 1.09 | 1.1 | -0.53 | -10.13 | -36.58 |
| 4071 | 1.12 | 1.1 | -0.66 | -9.12 | -31.24 |
| 4457 | 1.19 | 1.22 | -0.63 | -9.57 | -29.61 |
| 4843 | 1.27 | 1.25 | -0.5 | -10.47 | -31.55 |
| 5229 | 1.19 | 1.15 | -0.56 | -9.83 | -37.42 |
| 5614 | 1.09 | 1.06 | -0.64 | -9.09 | -52.36 |
| 6000 | 1.25 | 1.21 | -0.59 | -10.47 | -33.21 |

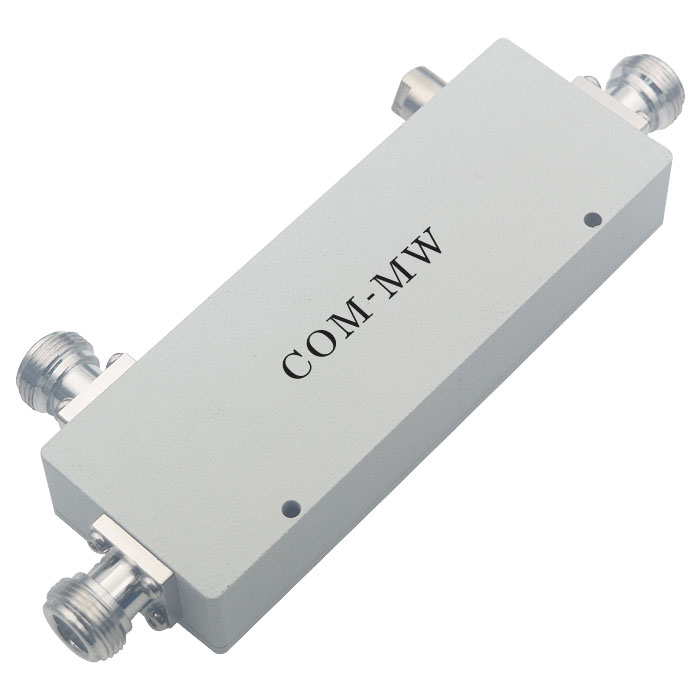

参考实物图

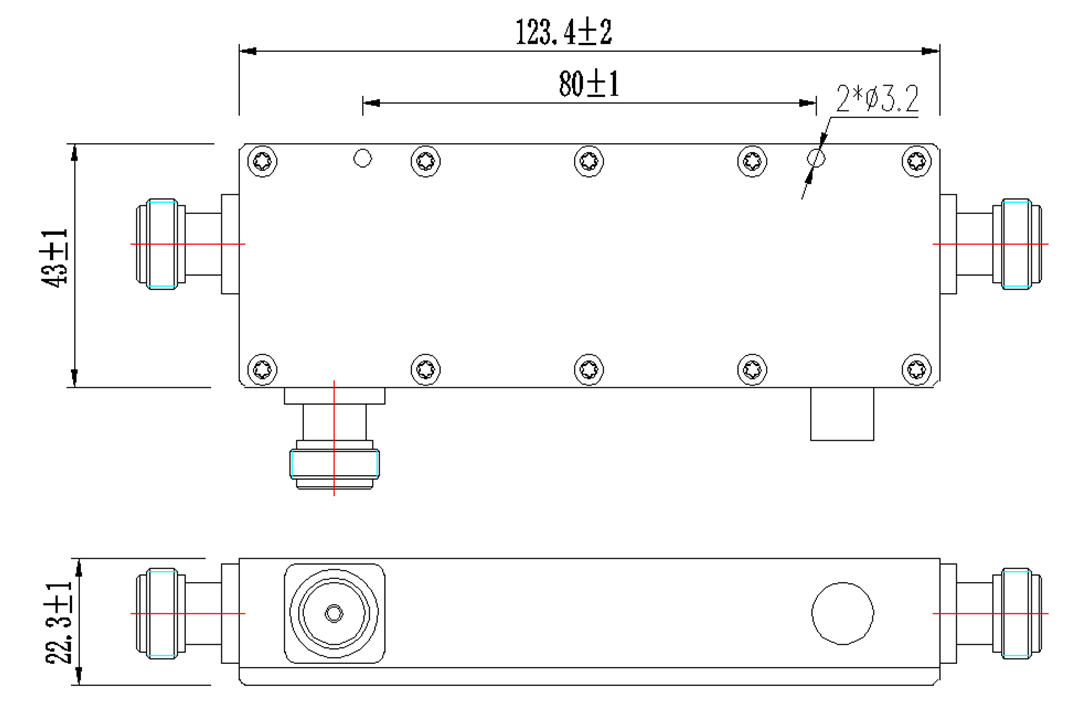

外形结构图（mm）

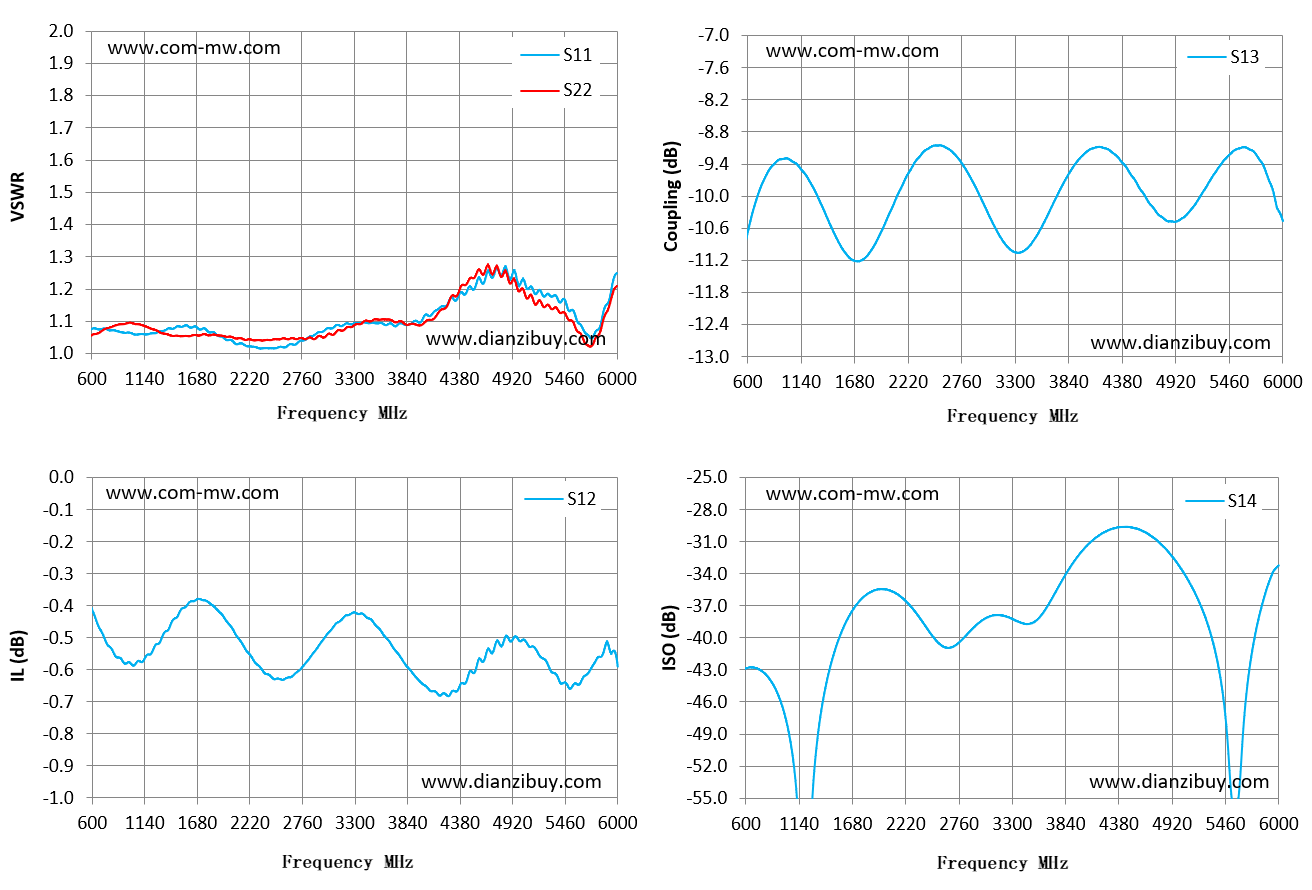

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
