滤波器
通带频率32~84MHz, DC-28MHz≥40dB, 88-150MHz≥40dB, N
- ZBF-L32-84-L5904
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 32 | ~ | 84 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 通带损耗 | 34-82MHz | / | 1.8 | dB | ||
| 带内波动 | / | / | 2.2 | dB | ||
| 带内波动 | 34-82MHz | / | 1.2 | dB | ||
| 带外抑制 | DC-28 | MHz≥ | 40 | dB | ||
| 带外抑制 | 88-150 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | N -MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆（三防） |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝5A06 |
| 工作温度 | -40~+60℃设计保证 |
| 存储温度 | -55~+70℃设计保证 |
| 其它 | 防潮湿，防水，防霉菌，防盐雾；能在露天工作 |
功能示意图

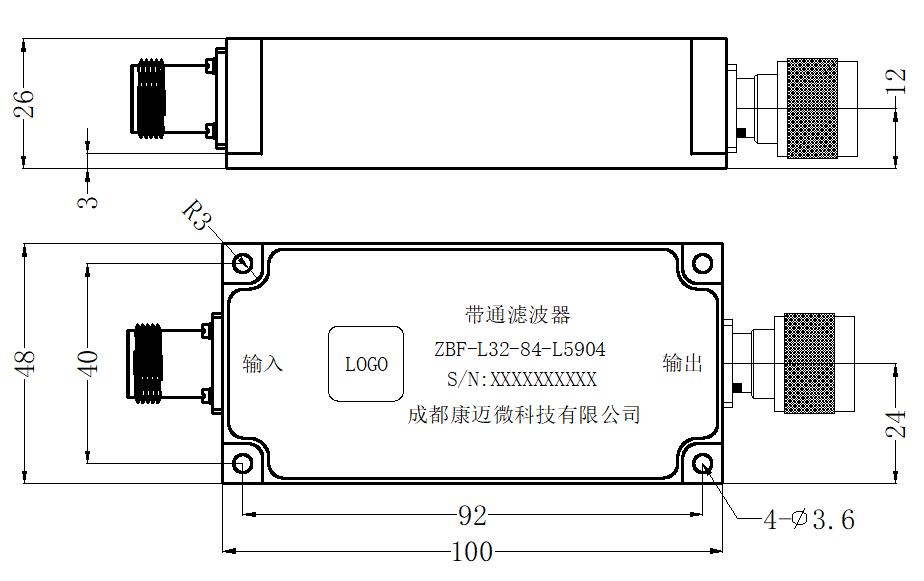

外形结构图（mm）
