产品
电桥
30~88MHz,200W,90°电桥,SMA
- ZHC8-30-88-4092
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 88 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 22 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | ±1.5 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 200W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 端口1 | iso |
| 端口2 | in |
| 端口3 | -90° |
| 端口4 | 0° |
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 30.00 | 1.09 | -4.57 | -2.08 | -89.32 | -23.44 |
| 35.00 | 1.08 | -3.95 | -2.49 | -89.45 | -23.34 |
| 40.00 | 1.07 | -3.49 | -2.85 | -89.62 | -23.37 |
| 45.00 | 1.06 | -3.19 | -3.18 | -89.79 | -23.56 |
| 50.00 | 1.05 | -2.96 | -3.44 | -89.99 | -23.79 |
| 55.00 | 1.04 | -2.81 | -3.64 | -90.19 | -24.08 |
| 60.00 | 1.03 | -2.70 | -3.74 | -90.37 | -24.37 |
| 65.00 | 1.03 | -2.67 | -3.81 | -90.55 | -24.78 |
| 70.00 | 1.04 | -2.71 | -3.83 | -90.77 | -25.30 |
| 75.00 | 1.05 | -2.79 | -3.76 | -90.98 | -25.88 |
| 80.00 | 1.06 | -2.94 | -3.64 | -91.19 | -26.63 |
| 85.00 | 1.06 | -3.17 | -3.45 | -91.43 | -27.62 |
| 90.00 | 1.07 | -3.49 | -3.20 | -91.71 | -29.03 |
| 95.00 | 1.09 | -3.94 | -2.89 | -92.04 | -31.17 |
| 100.00 | 1.11 | -4.56 | -2.54 | -92.48 | -34.70 |

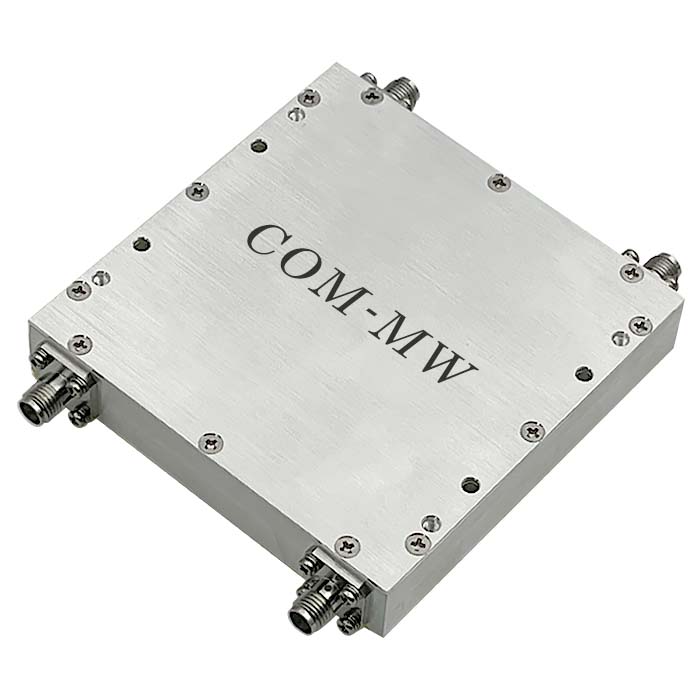

参考实物图

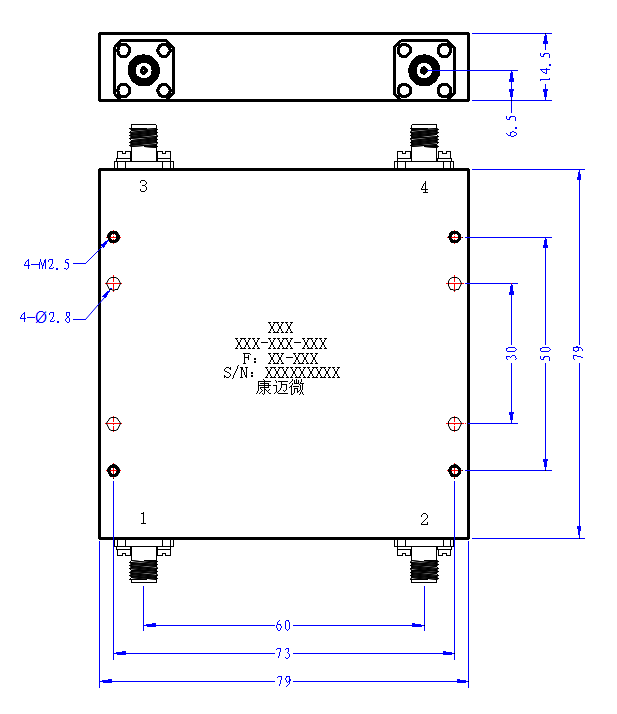

外形结构图（mm）

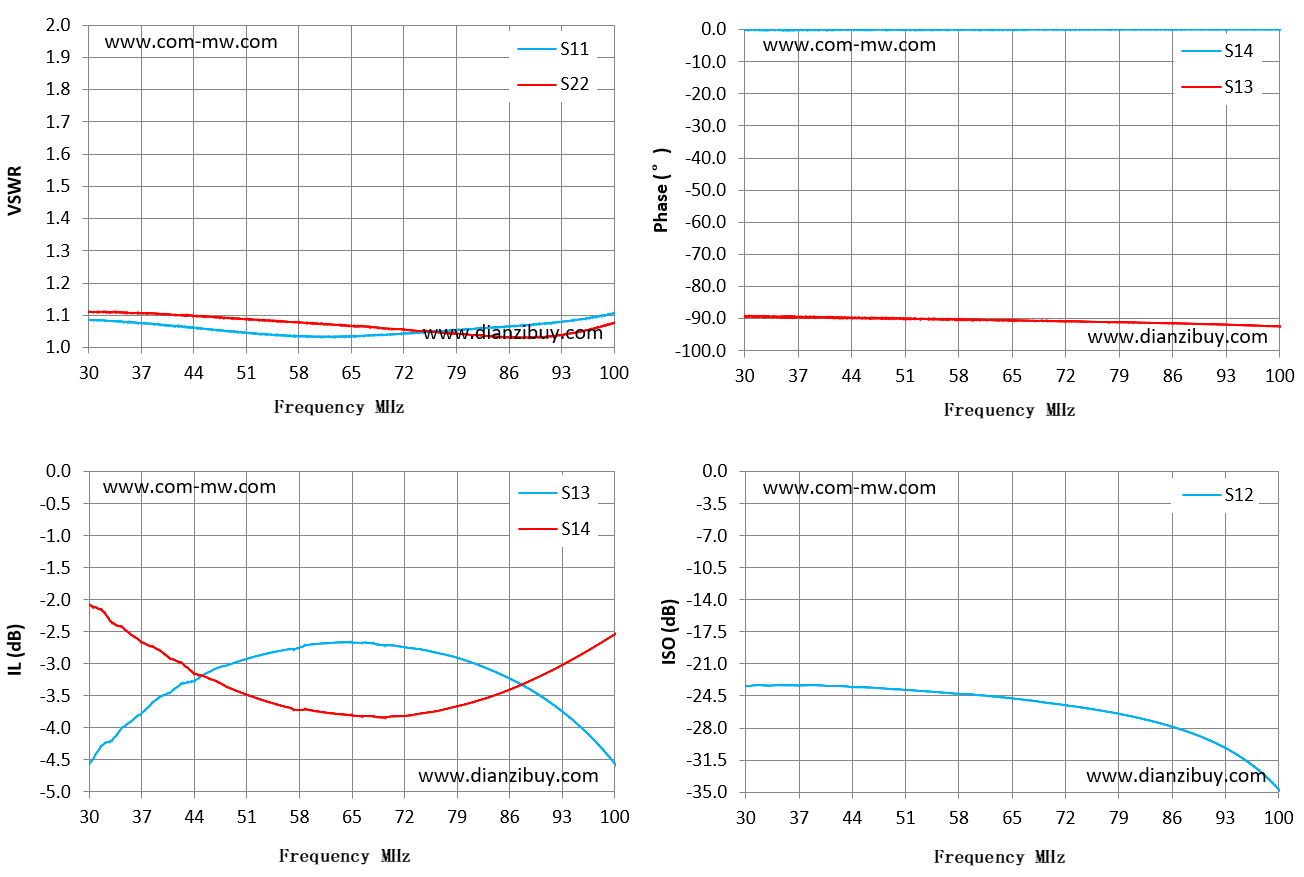

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
