产品
滤波器
阻带频率 3300~3800MHz,≥50dB,通带频率 DC~3280MHz,3820~6500MHz,N
- K6-3300-3800-20N50150-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 3300 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3280 | MHz | |
| 通带频率 | 3820 | ~ | 6500 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 3250 | -0.64 | 1.42 |
| 3280 | -2.87 | 1.39 |
| 3285 | -10.66 | 9.78 |
| 3290 | -22.47 | 19.75 |
| 3295 | -39.48 | 27.93 |
| 3300 | -77.66 | 47.85 |
| 3400 | -63.60 | 49.94 |
| 3550 | -72.28 | 34.28 |
| 3700 | -66.94 | 45.67 |
| 3800 | -76.85 | 41.11 |
| 3805 | -41.47 | 28.78 |
| 3810 | -22.75 | 18.74 |
| 3815 | -11.43 | 10.36 |
| 3820 | -2.98 | 1.44 |
| 3850 | -0.84 | 1.41 |
参考实物图
外形结构图（mm）

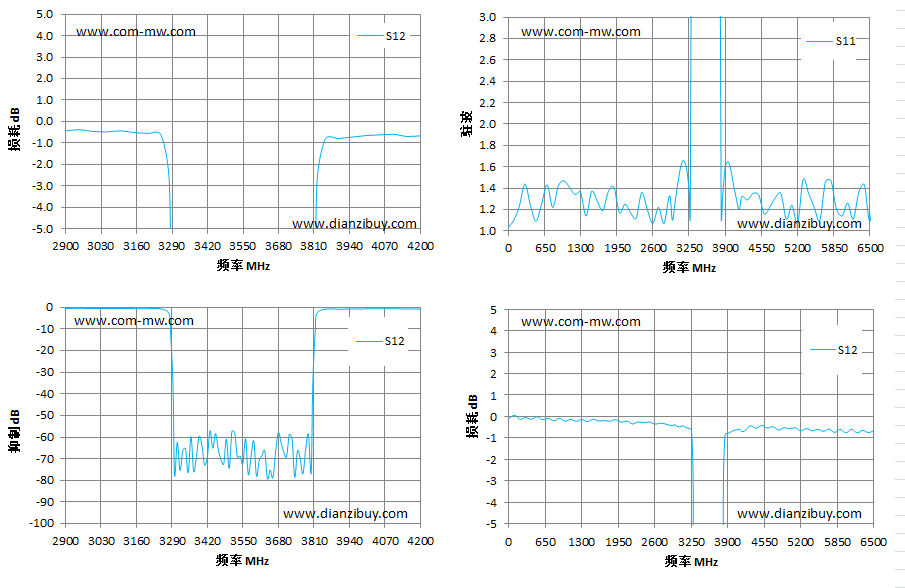

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
