低噪声放大器
7~18GHz,增益 45dB,噪声系数 2.5dB,P-1dB功率 15dBm,SMA
- XKU_LNA7-18G-01
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，高增益。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 7 | ~ | 18 | GHz |
| 增益 | 45 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
| 6 | 1.33 | 1.16 | 47.6 | 2.21 | 19.4 |
| 6.93 | 1.51 | 1.35 | 47.48 | 2.19 | 19.05 |
| 7.86 | 1.58 | 1.58 | 46.87 | 2.03 | 19.07 |
| 8.79 | 1.73 | 1.72 | 46.5 | 2.19 | 18.8 |
| 9.71 | 1.94 | 1.77 | 46.91 | 2.15 | 19.27 |
| 10.64 | 2.02 | 1.87 | 47.28 | 2.26 | 19.47 |
| 11.57 | 1.82 | 1.73 | 47.49 | 2.2 | 19.5 |
| 12.5 | 1.49 | 1.35 | 47.51 | 2.41 | 19.45 |
| 13.43 | 1.21 | 1.37 | 47.27 | 2.22 | 19.5 |
| 14.36 | 1.11 | 1.63 | 47.27 | 2.2 | 19.33 |
| 15.29 | 1.27 | 1.49 | 47.91 | 2.18 | 19.33 |
| 16.21 | 1.49 | 1.21 | 48.27 | 2.26 | 19.3 |
| 17.14 | 1.7 | 1.57 | 48.3 | 2.3 | 18.7 |
| 18.07 | 2.22 | 1.65 | 47.68 | 2.47 | 18.78 |
| 19 | 2.98 | 1.26 | 47.86 | 2.34 | 18.66 |
参考实物图
外形结构图（mm）

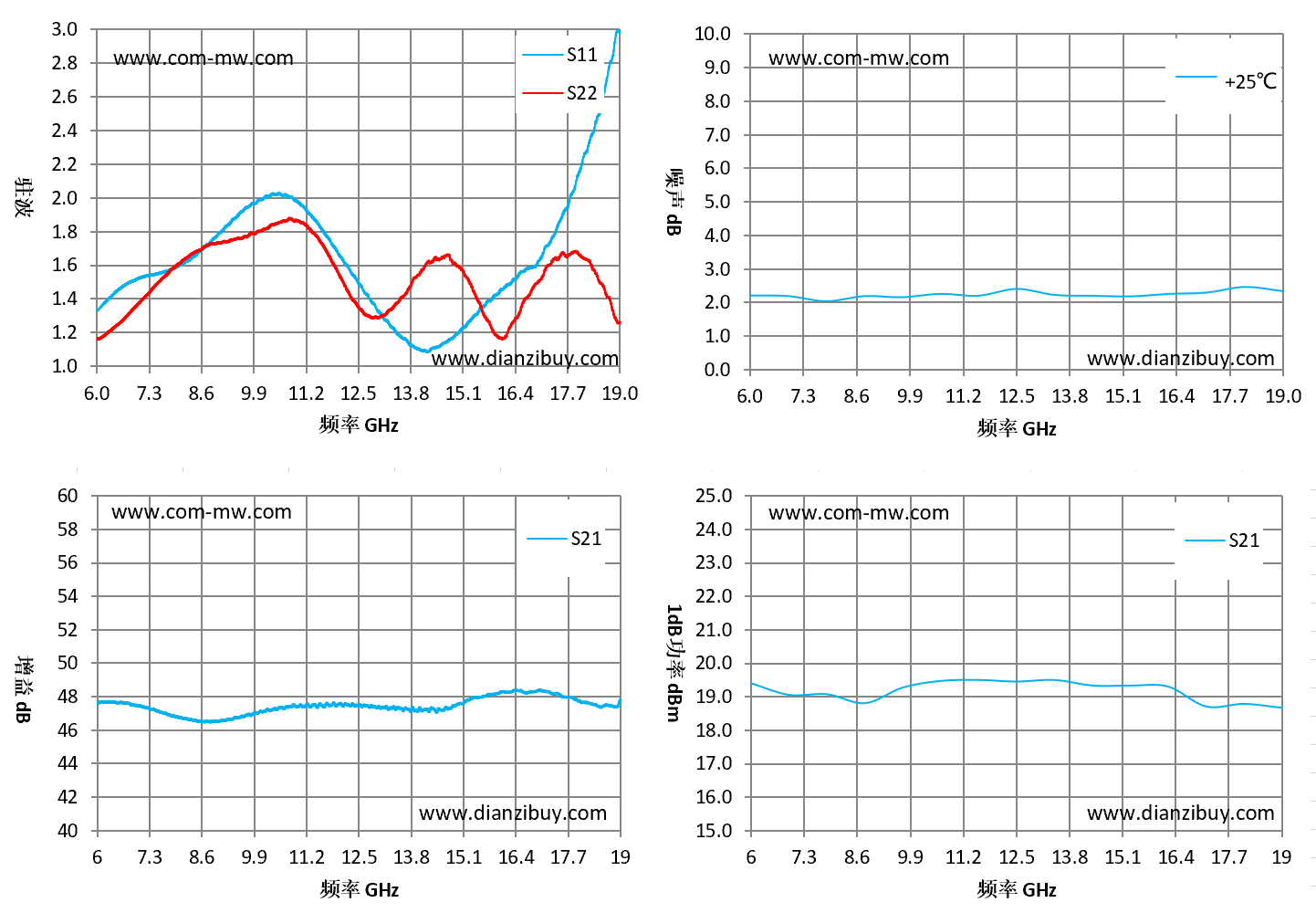

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
