滤波器
通带频率 8.77~9.14GHz,DC-8.562GHz≥55dB,9.35-15GHz≥55dB,SMP
- ZBF5-C8.96-0.37G-3290
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8.77 | ~ | 9.14 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-8.562 | GHz≥ | 55 | dB | ||
| 带外抑制 | 9.35-15 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMP-F |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 8.60 | 27.25 | 50.03 | -55.58 | 1.30 |
| 8.65 | 24.86 | 37.19 | -42.06 | 1.86 |
| 8.70 | 17.75 | 25.34 | -24.28 | 3.82 |
| 8.75 | 1.68 | 1.69 | -2.44 | 12.55 |
| 8.80 | 1.05 | 1.07 | -1.23 | 7.15 |
| 8.85 | 1.10 | 1.10 | -1.06 | 5.70 |
| 8.90 | 1.03 | 1.04 | -1.00 | 5.32 |
| 8.95 | 1.08 | 1.08 | -0.99 | 5.18 |
| 9.00 | 1.12 | 1.10 | -1.00 | 5.23 |
| 9.05 | 1.07 | 1.07 | -1.03 | 5.48 |
| 9.10 | 1.11 | 1.13 | -1.11 | 6.07 |
| 9.15 | 1.02 | 1.03 | -1.25 | 7.53 |
| 9.20 | 2.71 | 2.82 | -3.84 | 12.97 |
| 9.25 | 21.33 | 27.43 | -34.10 | 2.57 |
| 9.30 | 23.40 | 37.43 | -49.98 | 1.52 |
参考实物图

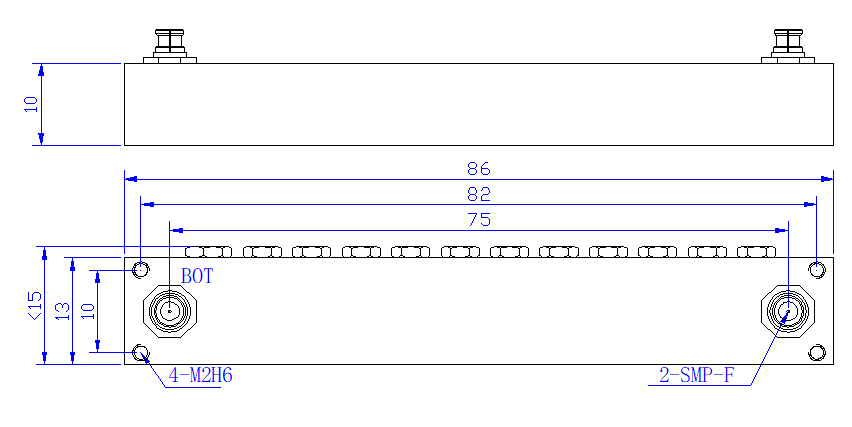

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
