产品
滤波器
阻带频率 1710~2170MHz,≥50dB,通带频率 DC~1660MHz,2220~4500MHz,SMA
- ZBSF6-C1710-2170-5704
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1710 | ~ | 2170 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1660 | MHz | |
| 通带频率 | 2220 | ~ | 4500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1300.00 | 1.14 | -0.27 |
| 1393.00 | 1.10 | -0.28 |
| 1486.00 | 1.19 | -0.33 |
| 1579.00 | 1.19 | -0.36 |
| 1671.00 | 2.02 | -1.19 |
| 1764.00 | 48.99 | -73.17 |
| 1857.00 | 185.19 | -62.49 |
| 1950.00 | 34.77 | -81.63 |
| 2043.00 | 20.27 | -72.97 |
| 2136.00 | 20.30 | -66.02 |
| 2229.00 | 1.28 | -0.70 |
| 2321.00 | 1.53 | -0.74 |
| 2414.00 | 1.13 | -0.41 |
| 2507.00 | 1.16 | -0.45 |
| 2600.00 | 1.06 | -0.44 |

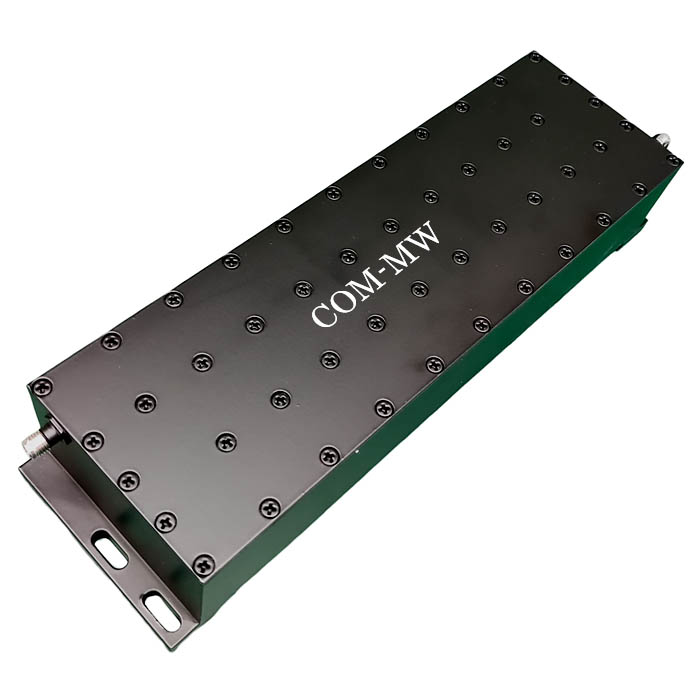

参考实物图

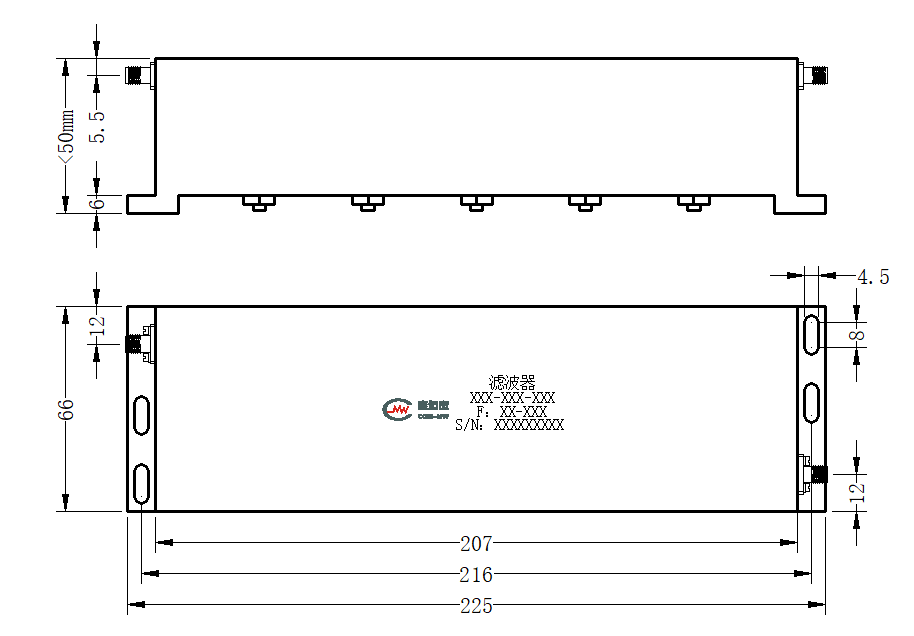

外形结构图（mm）

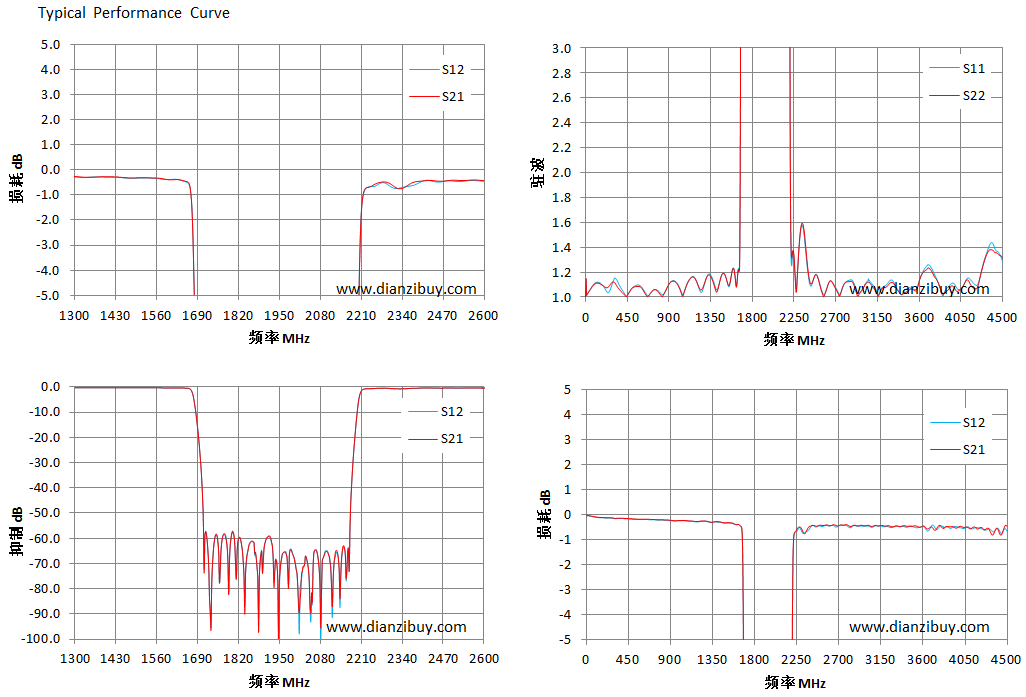

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
