衰减器
工作频率 0~26.5GHz,衰减度 15dB,5W,50Ω,SMA-MF or JK
- DA8-155-0-26.5G-9618
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 26.5 | GHz |
| 衰减度 | 14.5 | 15 | 15.5 | dB |
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 5W设计保证 |
| 峰值功率 | 100W设计保证，占空比1%，脉冲宽度1uS |
| 阻抗 | 50Ω |
| 接口形式 | SMA-MF or JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+125℃设计保证 |
| ROHS | 满足 |
| 其它 | 满功率下使用，建议外加风冷。 |
典型测试曲线图
功率降额曲线

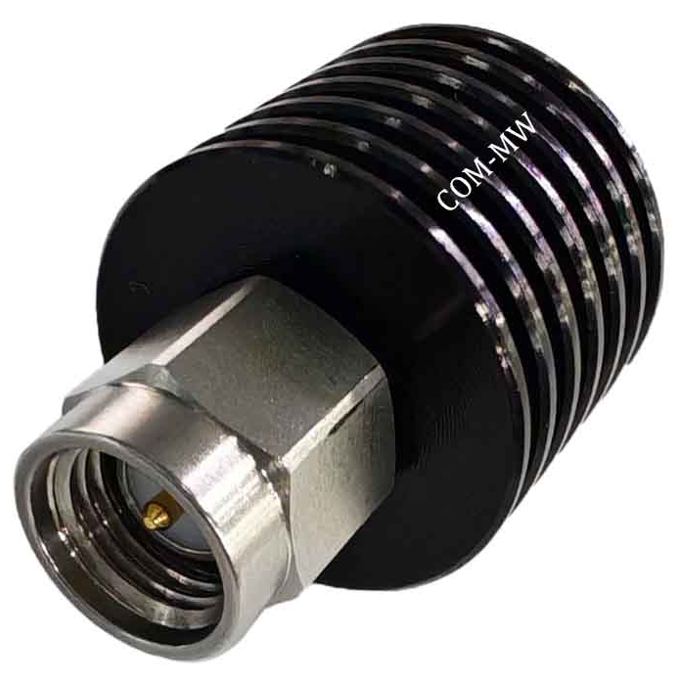

参考实物图
外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 衰减 dB |
| 0.01 | 1.02 | 1.01 | -14.87 |
| 2.12 | 1.02 | 1.02 | -14.92 |
| 4.22 | 1.03 | 1.03 | -14.94 |
| 6.33 | 1.05 | 1.05 | -14.97 |
| 8.44 | 1.06 | 1.05 | -14.98 |
| 10.54 | 1.07 | 1.06 | -15.00 |
| 12.65 | 1.07 | 1.05 | -15.03 |
| 14.76 | 1.05 | 1.04 | -15.05 |
| 16.86 | 1.02 | 1.04 | -15.06 |
| 18.97 | 1.03 | 1.04 | -15.09 |
| 21.07 | 1.07 | 1.06 | -15.10 |
| 23.18 | 1.11 | 1.08 | -15.15 |
| 25.29 | 1.14 | 1.10 | -15.18 |
| 27.39 | 1.15 | 1.11 | -15.20 |
| 29.50 | 1.14 | 1.11 | -15.23 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
