耦合器
2.6~3.95GHz, 耦合度30dB, 波导口, 2000W,
- ZDC8-30W2.6-3.95G-2685
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.6 | ~ | 3.95 | GHz |
| 插入损耗 | 0.25 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 15 | 18 | dB | |
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | FDP32 |
| 表面 | 本导 |
| 功率容量 | 2000W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
表格标题
| 输入端口 | IN(FDP32) | --- |
| 输出端口 | OUT(FDP32) | --- |
| 耦合端口 | C:-30dB(N-K) | --- |

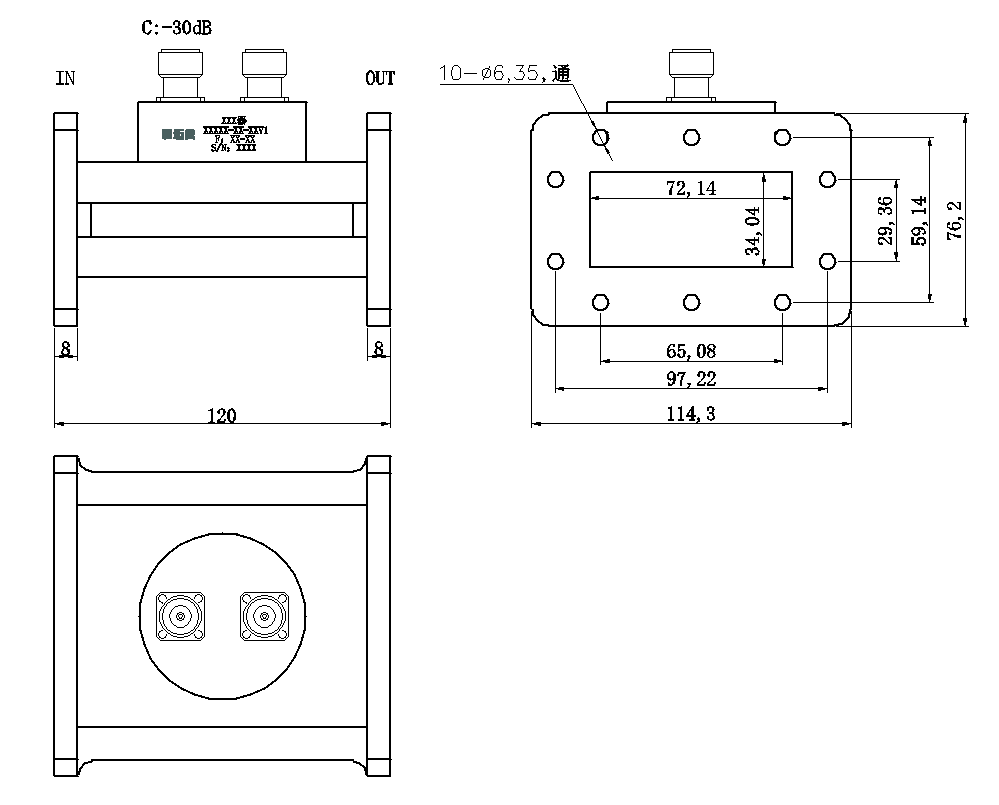

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
