衰减器
工作频率DC~18GHz, 衰减度3dB, 20W, 50Ω, SMA-JK
- DA9-320-0-18000-832
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 18 | GHz |
| 衰减度 | 2.4 | 3 | 3.6 | dB |
| 驻波比 | 1.35 |
其它参数
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -45~+85℃设计保证 |
| 其它 | SMA-J输入 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 1.43 | 1.02 | 1.03 | -2.91 |
| 2.86 | 1.02 | 1.05 | -2.96 |
| 4.29 | 1.03 | 1.04 | -3.03 |
| 5.71 | 1.06 | 1.12 | -3.07 |
| 7.14 | 1.09 | 1.15 | -3.11 |
| 8.57 | 1.07 | 1.1 | -3.18 |
| 10 | 1.09 | 1.08 | -3.24 |
| 11.43 | 1.11 | 1.07 | -3.36 |
| 12.86 | 1.19 | 1.14 | -3.41 |
| 14.29 | 1.07 | 1.09 | -3.39 |
| 15.71 | 1.04 | 1.05 | -3.39 |
| 17.14 | 1.18 | 1.16 | -3.42 |
| 18.57 | 1.09 | 1.02 | -3.48 |
| 20 | 1.12 | 1.1 | -3.59 |
功率降额曲线

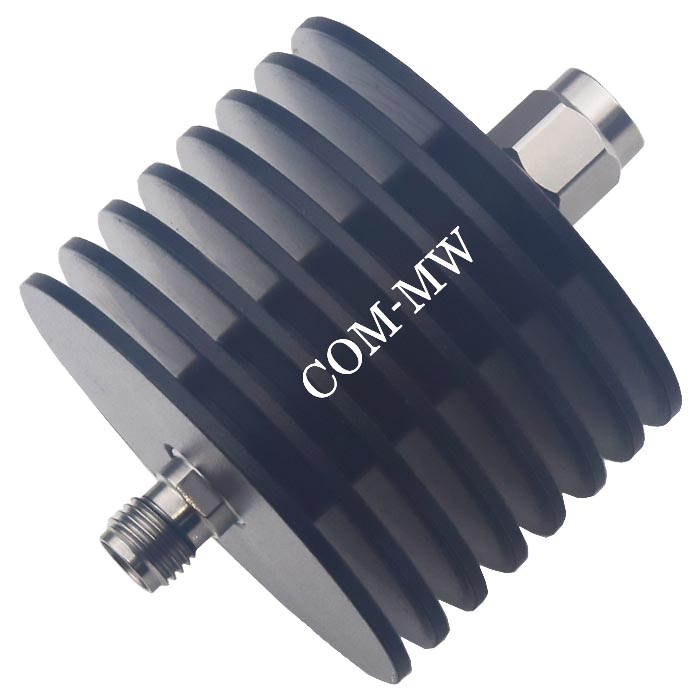

参考实物图

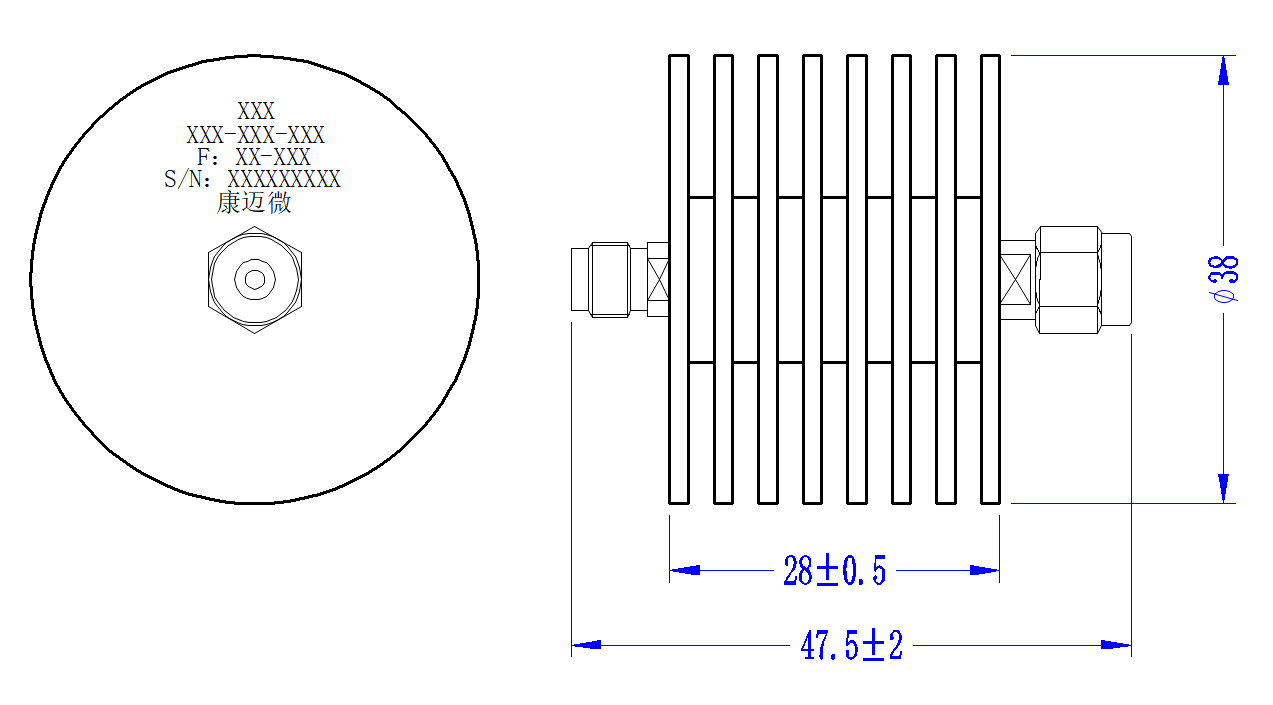

外形结构图（mm）
典型测试曲线图
