阻带频率313.5~316.5MHz, ≥50dB, 通带频率DC~303.5MHz, 326.5~1200MHz, N
- K6-313.5-316.5-10N50200-003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 313.5 | ~ | 316.5 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 303.5 | MHz | |
| 通带频率 | 326.5 | ~ | 1200 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 275 | -0.17 | 1.42 |
| 303.5 | -1.96 | 1.25 |
| 308.5 | -5.77 | 6.67 |
| 313.5 | -65.95 | 31.23 |
| 314 | -55.78 | 30.41 |
| 314.5 | -56.24 | 38.68 |
| 315 | -70.49 | 38.47 |
| 315.5 | -63.91 | 30.75 |
| 316 | -68.65 | 31.62 |
| 316.5 | -56.70 | 33.68 |
| 321.5 | -6.28 | 7.88 |
| 326.5 | -2.09 | 1.26 |
| 350 | -0.23 | 1.36 |
外形结构图（mm）

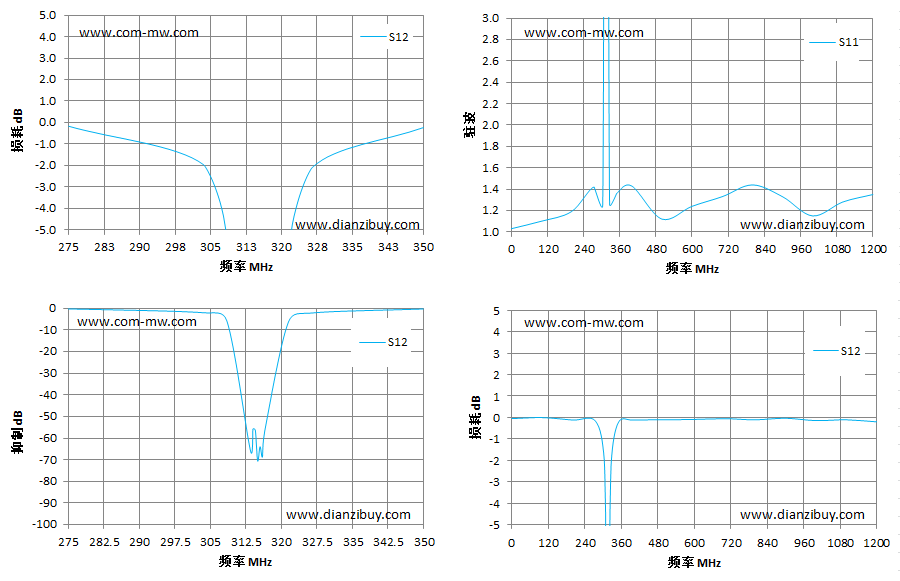

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
