产品
耦合器
32.9~50GHz, 耦合度40dB, 波导口, 70W
- ZDC8-40W32.9-50.1G-3138
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
低损耗，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 32.9 | ~ | 50 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ400 |
| 表面 | 镀金 |
| 功率容量 | 70W设计保证 |
| 外壳材料 | 铜H62 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
端口定义
| 输入端口 | IN | (FUGP400） |
| 输出端口 | OUT | (FUPG400) |
| 耦合端口 | -40dB | (2.4mm-K） |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
|---|---|---|---|---|---|
| 32.9 | 1.02 | 1.02 | -0.1 | -40.8 | -26.27 |
| 34.13 | 1.01 | 1.01 | -0.11 | -40.28 | -23.41 |
| 35.36 | 1.02 | 1.02 | -0.09 | -39.9 | -23.54 |
| 36.59 | 1.02 | 1.01 | -0.08 | -39.45 | -25.89 |
| 37.81 | 1.01 | 1.02 | -0.08 | -39.32 | -21.99 |
| 39.04 | 1.02 | 1.03 | -0.07 | -39.18 | -23.37 |
| 40.27 | 1.01 | 1.01 | -0.06 | -39.11 | -21.25 |
| 41.5 | 1.01 | 1.01 | -0.05 | -39.22 | -19.67 |
| 42.73 | 1.04 | 1.01 | -0.04 | -39.16 | -22.15 |
| 43.96 | 1.02 | 1.03 | -0.03 | -39.44 | -24.1 |
| 45.19 | 1.04 | 1.05 | -0.03 | -39.66 | -24.57 |
| 46.41 | 1.03 | 1.03 | -0.04 | -39.8 | -26.63 |
| 47.64 | 1.03 | 1.01 | -0.03 | -40.17 | -27.29 |
| 48.87 | 1.04 | 1.03 | -0.03 | -40.51 | -26.62 |
| 50.1 | 1.04 | 1.06 | -0.02 | -40.9 | -23.36 |

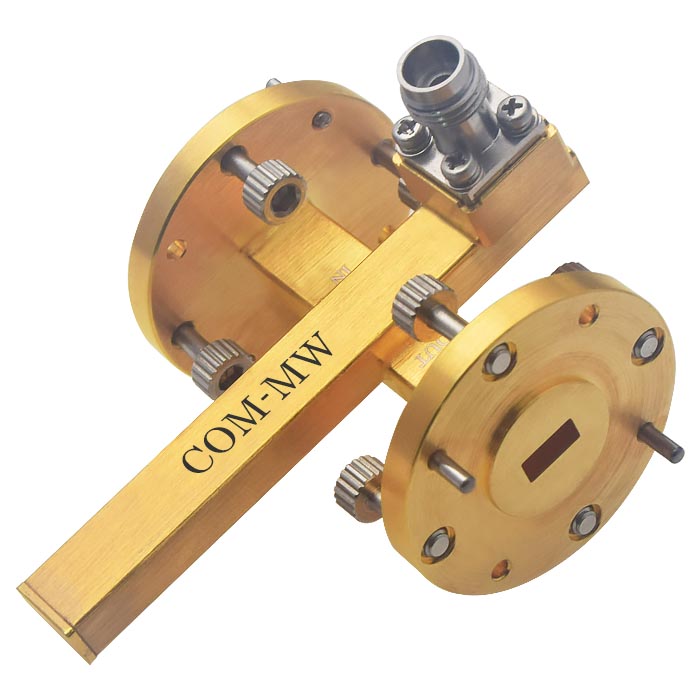

参考实物图

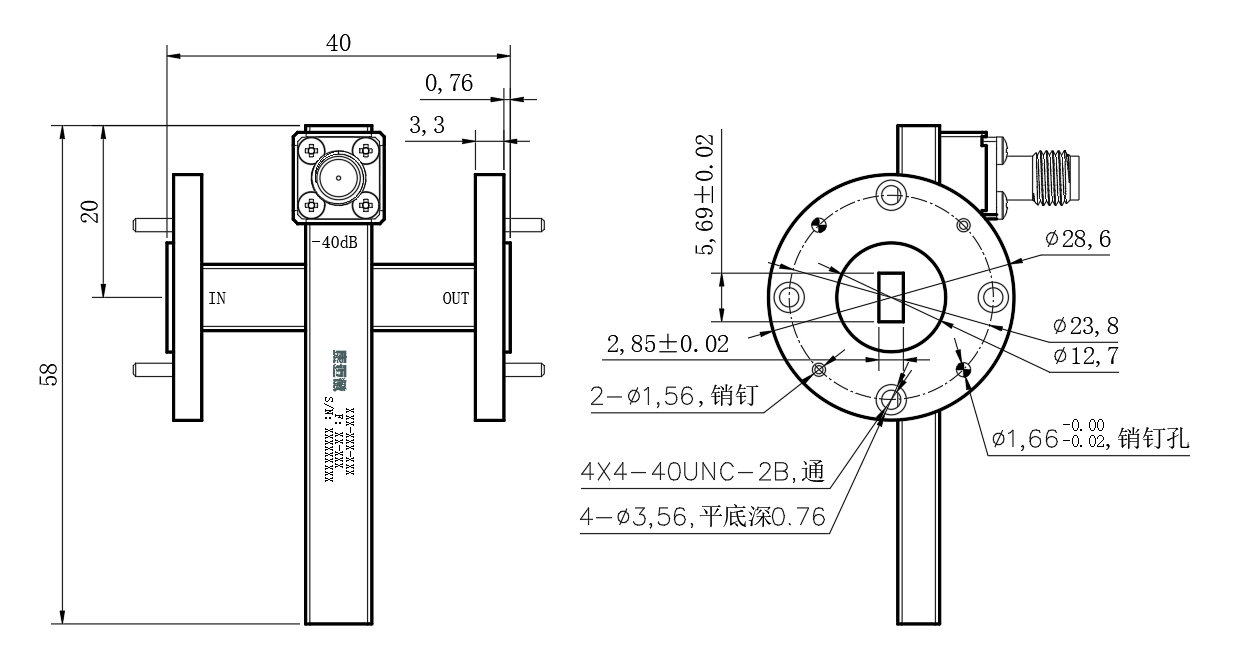

外形结构图（mm）

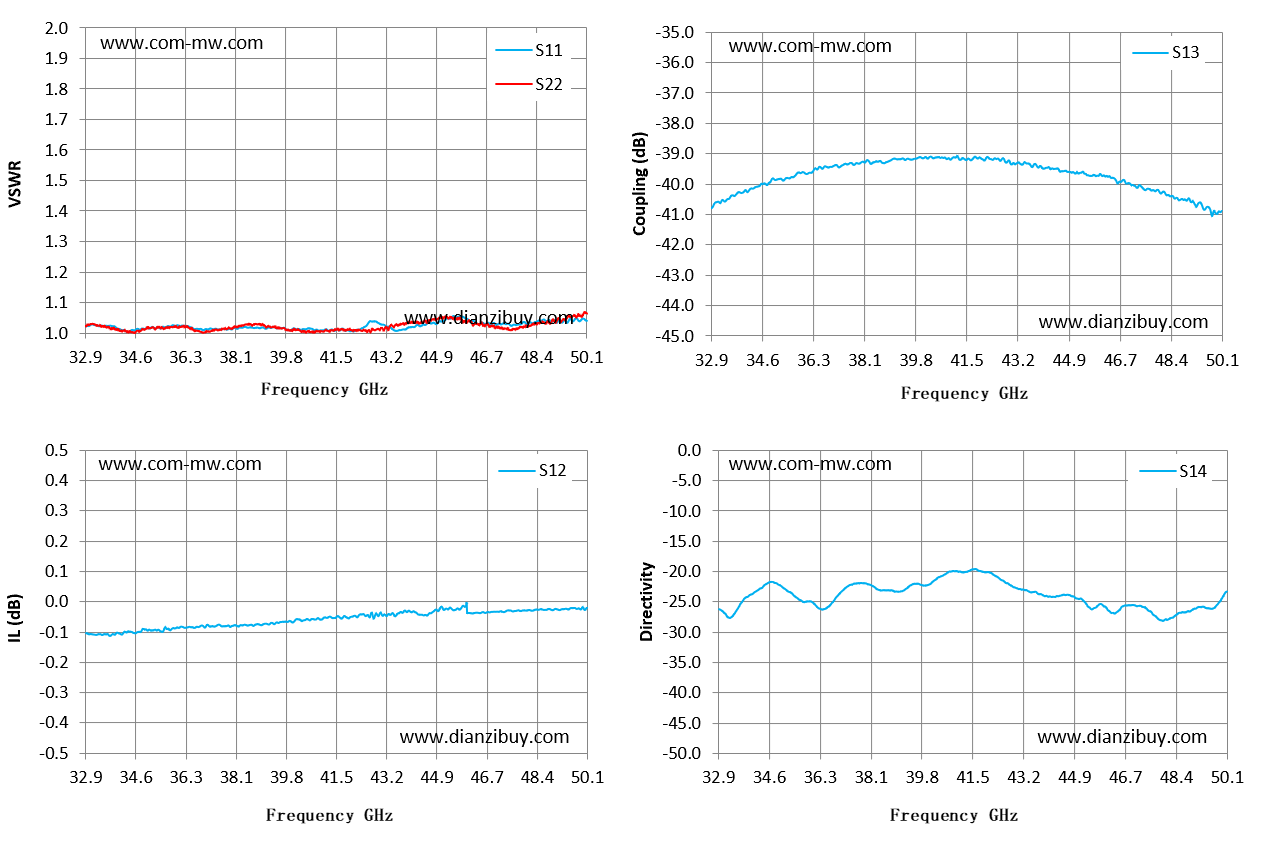

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
