产品
滤波器
阻带频率2590~2690MHz, ≥70dB, 通带频率DC~2580MHz, 2700~4000MHz, N
- K6-2590-2690-10N70150M-001
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2590 | ~ | 2690 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 2580 | MHz | |
| 通带频率 | 2700 | ~ | 4000 | MHz | |
| 通带损耗 | 4 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2500 | -0.35 | 1.11 |
| 2550 | -0.38 | 1.14 |
| 2580 | -3.31 | 1.41 |
| 2585 | -18.76 | 19.78 |
| 2590 | -75.78 | 43.34 |
| 2630 | -96.52 | 43.79 |
| 2640 | -85.80 | 40.52 |
| 2650 | -76.19 | 38.68 |
| 2660 | -83.58 | 43.87 |
| 2670 | -81.45 | 32.76 |
| 2690 | -88.74 | 46.16 |
| 2695 | -20.03 | 20.21 |
| 2700 | -3.75 | 1.33 |
| 2750 | -0.43 | 1.34 |
| 2800 | -0.41 | 1.31 |
参考实物图

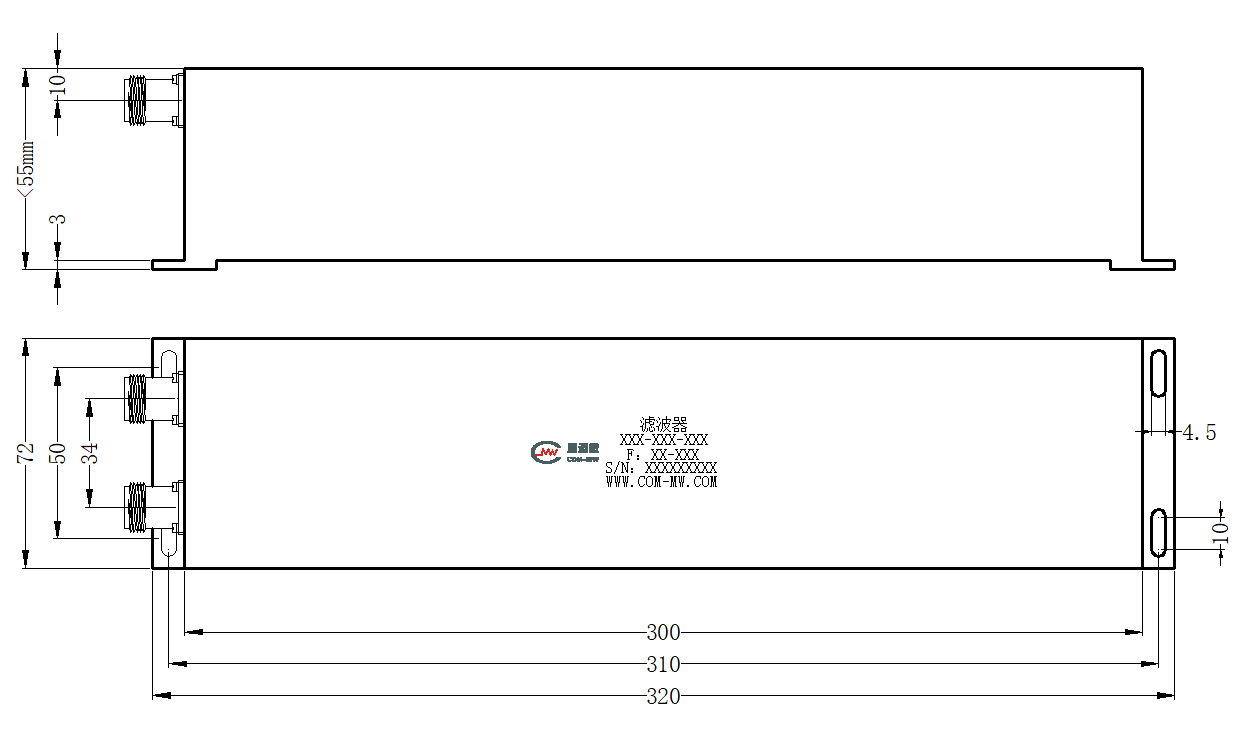

外形结构图（mm）

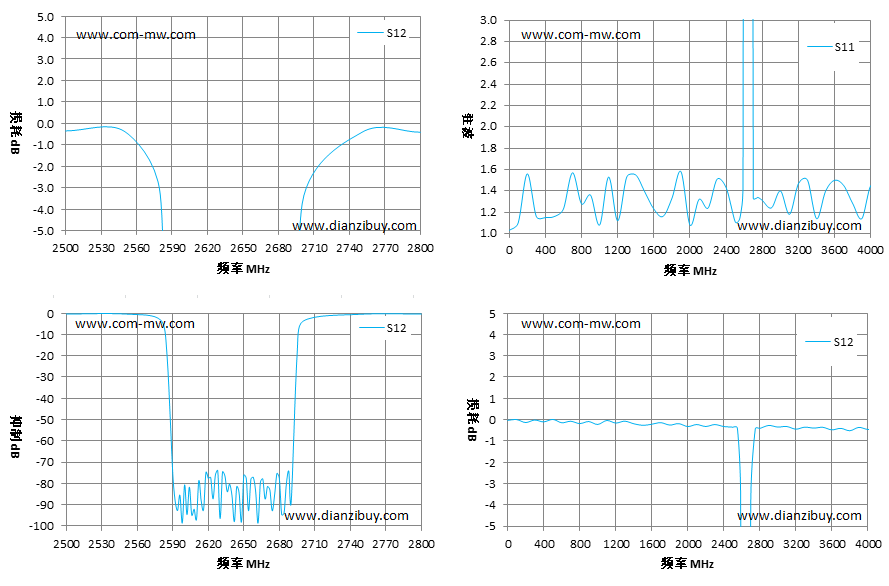

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
