产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 225 | ~ | 678 | MHz |
| 通带损耗 | / | / | 0.7 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-88 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 830-1800 | MHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.10 | 630.02 | 178.84 | -59.89 | -59.89 | 33.68 |
| 0.16 | 34.30 | 30.72 | -13.80 | -13.80 | 4.73 |
| 0.23 | 1.10 | 1.11 | -0.41 | -0.41 | 4.54 |
| 0.29 | 1.12 | 1.16 | -0.32 | -0.32 | 2.46 |
| 0.36 | 1.24 | 1.23 | -0.31 | -0.31 | 1.79 |
| 0.42 | 1.33 | 1.30 | -0.36 | -0.36 | 1.57 |
| 0.49 | 1.28 | 1.27 | -0.37 | -0.37 | 1.49 |
| 0.55 | 1.17 | 1.17 | -0.38 | -0.38 | 1.54 |
| 0.61 | 1.05 | 1.06 | -0.41 | -0.41 | 1.78 |
| 0.68 | 1.08 | 1.12 | -0.64 | -0.64 | 2.22 |
| 0.74 | 1.27 | 1.31 | -1.19 | -1.19 | 3.44 |
| 0.81 | 5.01 | 5.15 | -13.68 | -13.68 | 7.32 |
| 0.87 | 19.39 | 8.38 | -40.32 | -40.32 | -13.67 |
| 0.94 | 37.02 | 19.96 | -34.36 | -34.36 | 1.91 |
| 1.00 | 43.52 | 34.24 | -54.09 | -54.09 | -17.03 |

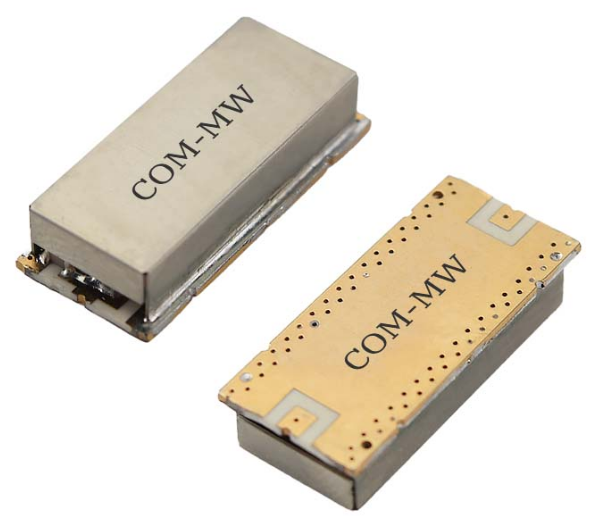

参考实物图

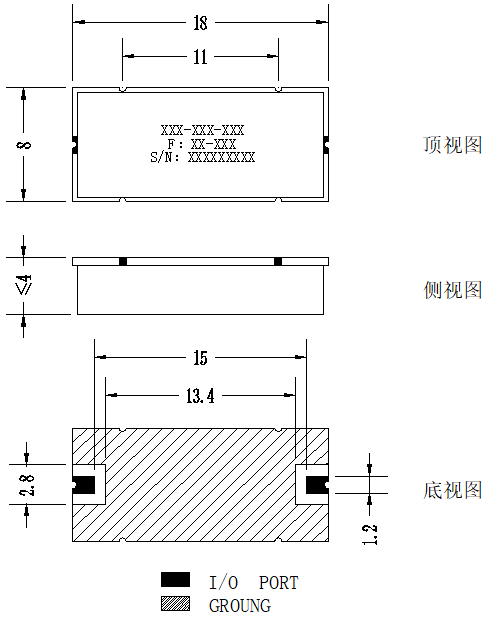

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
