产品
滤波器
通带频率225~325MHz, DC-175MHz≥35dBc, 375-450MHz≥35dBc, 微带圆针,
- ZBF14-L275-100-609
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | ||
| 通带频率 | 225 | ~ | 325 | MHz | ||
| 通带损耗 | 1.50 | dB | ||||
| 通带驻波 | 1.50 | |||||
| 带外抑制 | DC-175 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 375-450 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 450-2200 | MHz≥ | 50 | 55 | dBc | |
| 带内波动 | 1.0 | dB |
其它参数
| 接口形式 | 微带圆针0.8mm |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 120W连续波 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃ |
| 存储温度 | -50~+100℃ |

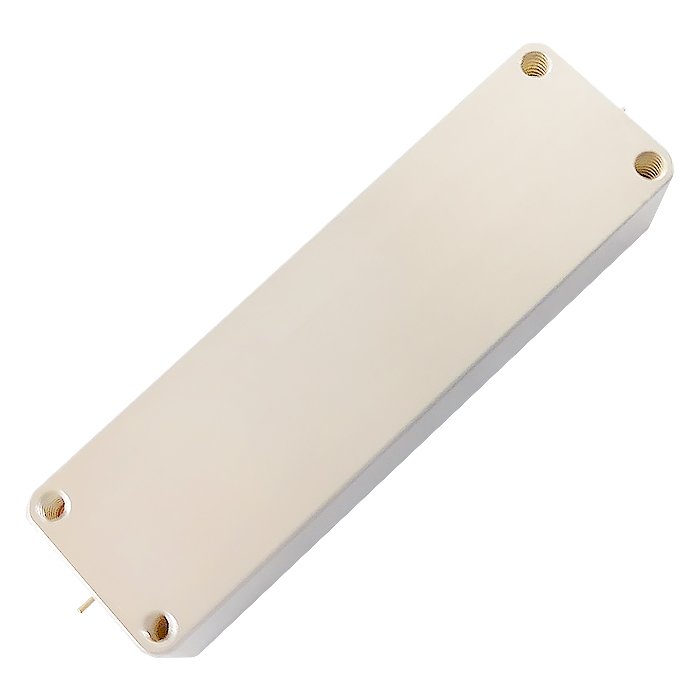

参考实物图

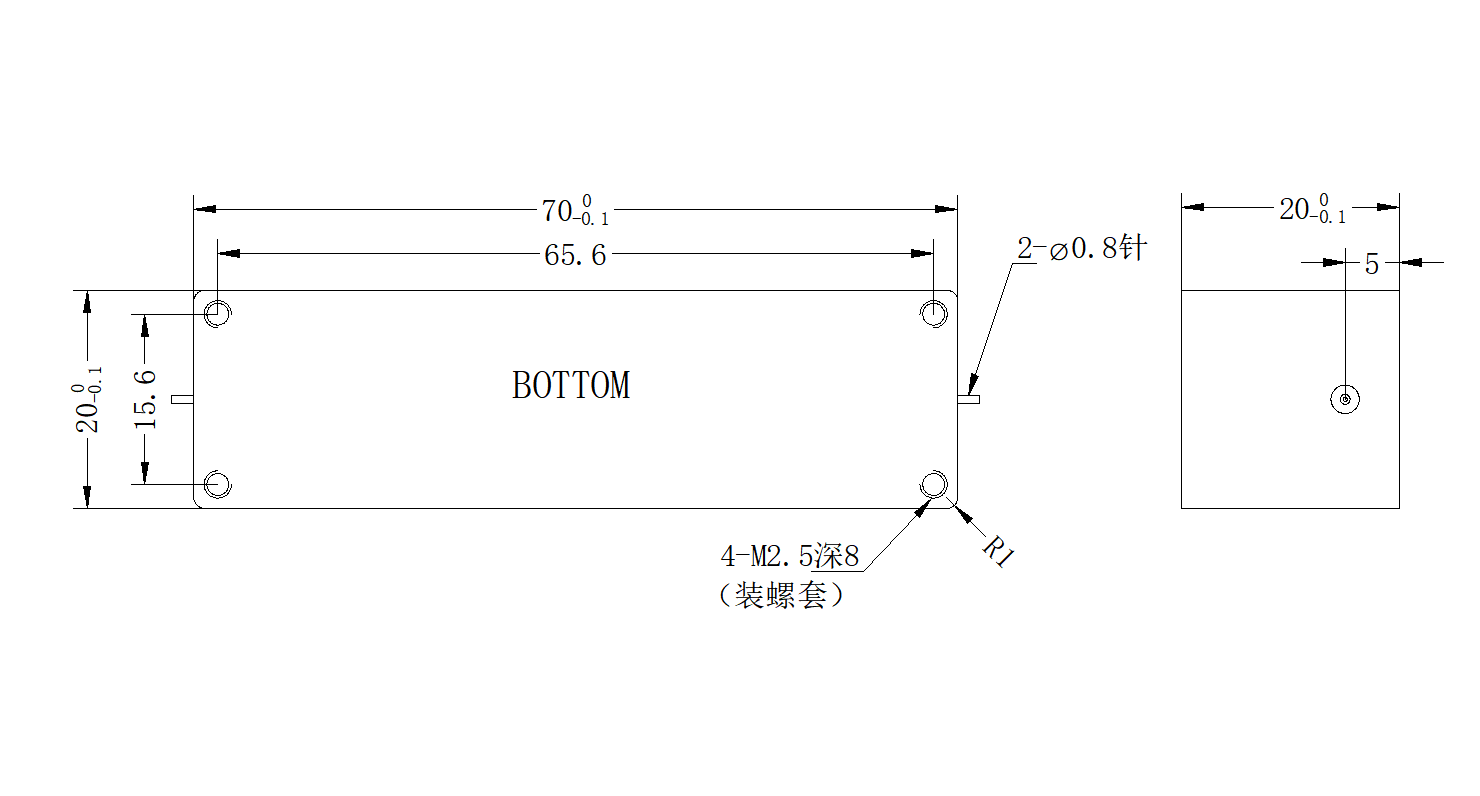

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 接地良好，请保持安装面平整 |
