产品
滤波器
阻带频率 4400~5000MHz,≥70dB,通带频率 DC~4340MHz,5060~6500MHz,SMA
- ZBSF6-C4400-5000-3123
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 4400 | ~ | 5000 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 4340 | MHz | |
| 通带频率 | 5060 | ~ | 6500 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+55℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 4000 | 1.11 | -0.6 |
| 4100 | 1.2 | -0.71 |
| 4200 | 1.19 | -0.67 |
| 4300 | 1.55 | -0.75 |
| 4375 | 1.19 | -1.01 |
| 4400 | 3.52 | -83 |
| 4500 | 3.53 | -78 |
| 4600 | 3.8 | -75 |
| 4700 | 3.6 | -79 |
| 4800 | 3.68 | -79 |
| 4900 | 3.31 | -72 |
| 5000 | 3.95 | -83 |
| 5100 | 1.56 | -0.81 |
| 5200 | 1.32 | -0.64 |
| 5300 | 1.57 | -0.66 |
| 5400 | 1.3 | -0.68 |
参考实物图

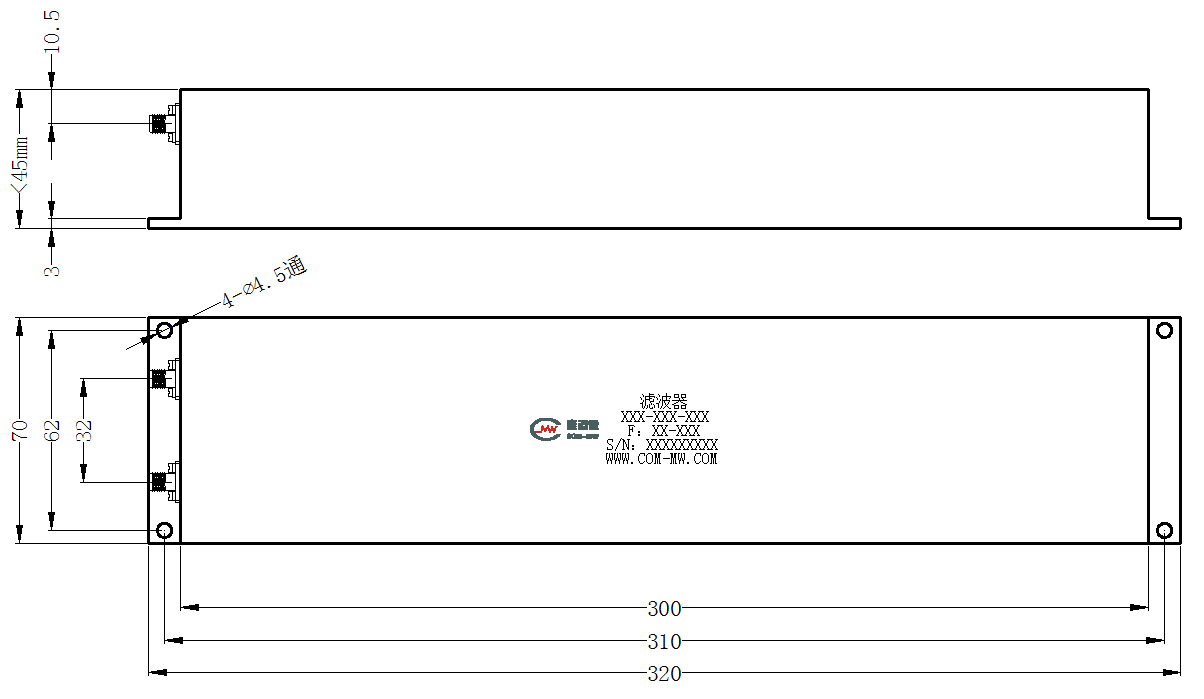

外形结构图（mm）

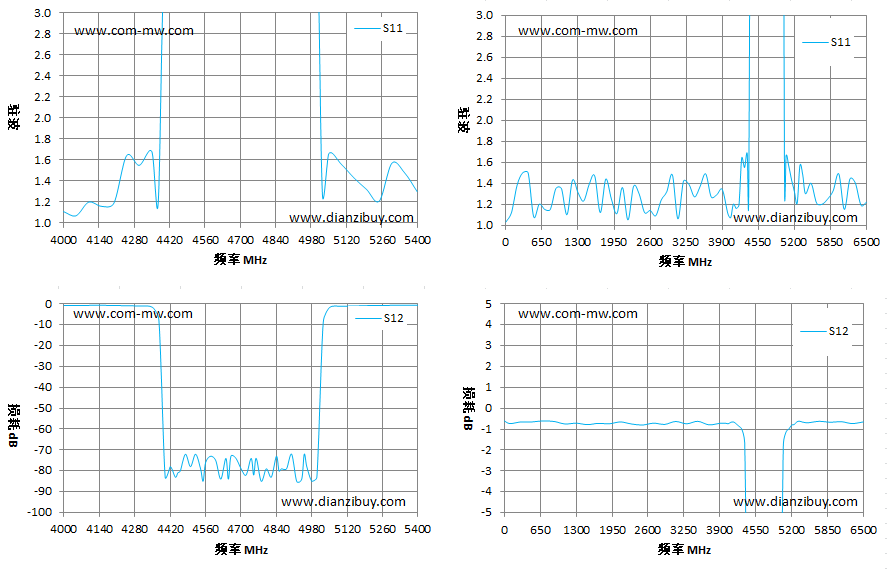

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
