产品
滤波器
通带频率9.5~13GHz, DC-8GHz≥42dBc, 14.5-16GHz≥55dBc, 表面贴装
- ZBF1-M11.25-3.5G-232
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小体积，高性价比，支持回流焊。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9.5 | ~ | 13 | GHz |
| 通带损耗 | / | / | 3.5 | 5 | dB | |
| 带外抑制 | DC-8 | GHz≥ | 42 | dBc | ||
| 带外抑制 | 14.5-16 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 8-8.5 | GHz≥ | 15 | dB | ||
| 带外抑制 | 14-14.5 | GHz≥ | 15 | dB | ||
| 回波损耗 | / | / | 12 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铜 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
端口定义
| 输入/输出端 | 半圆孔 |
| 接地端口 | 底面 |
功能示意图

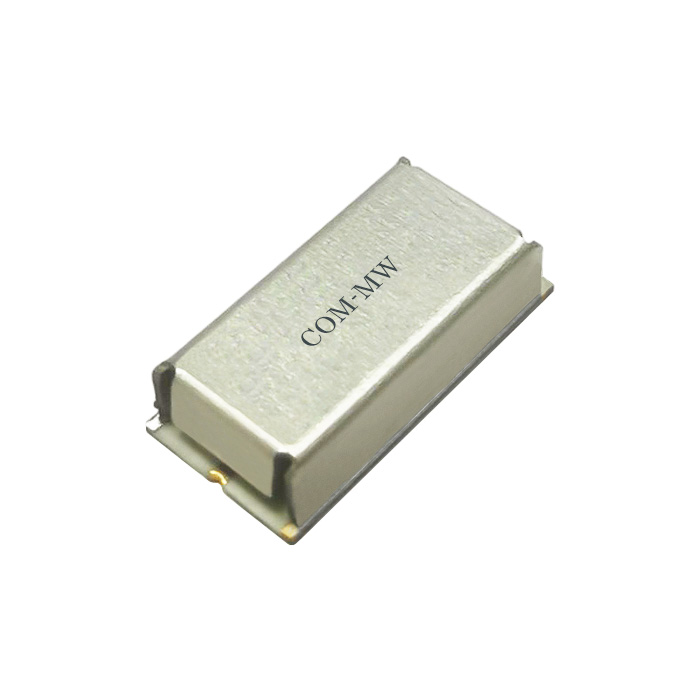

参考实物图

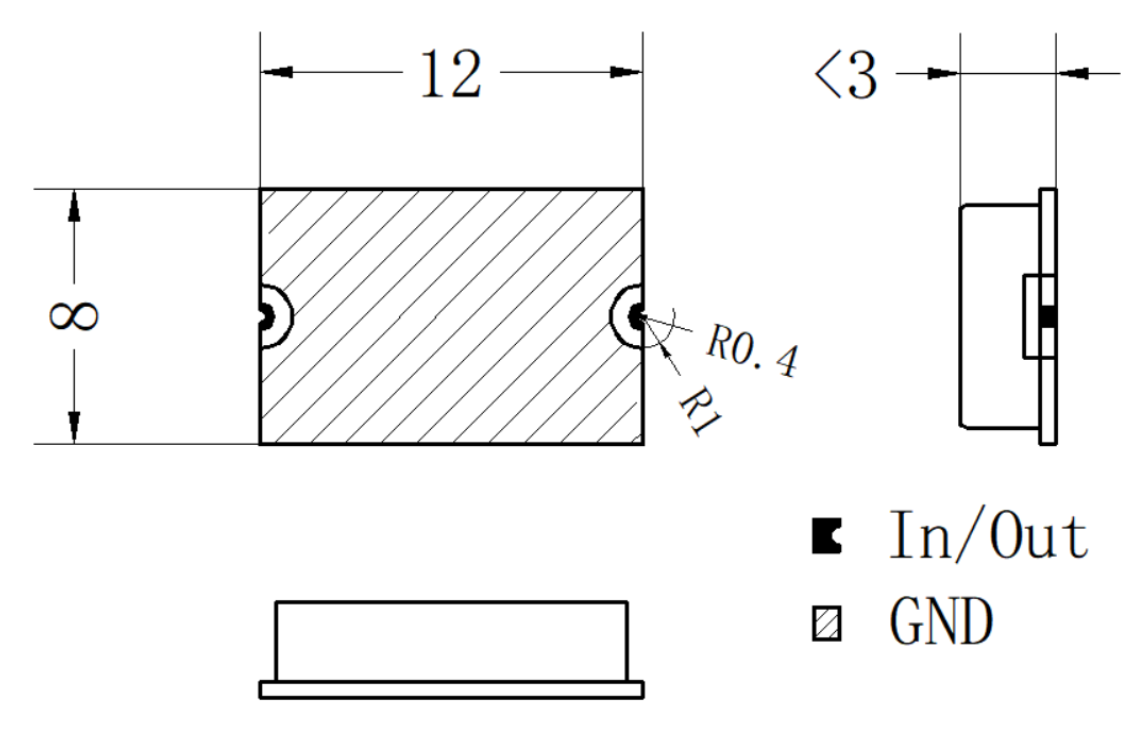

外形结构图（mm）

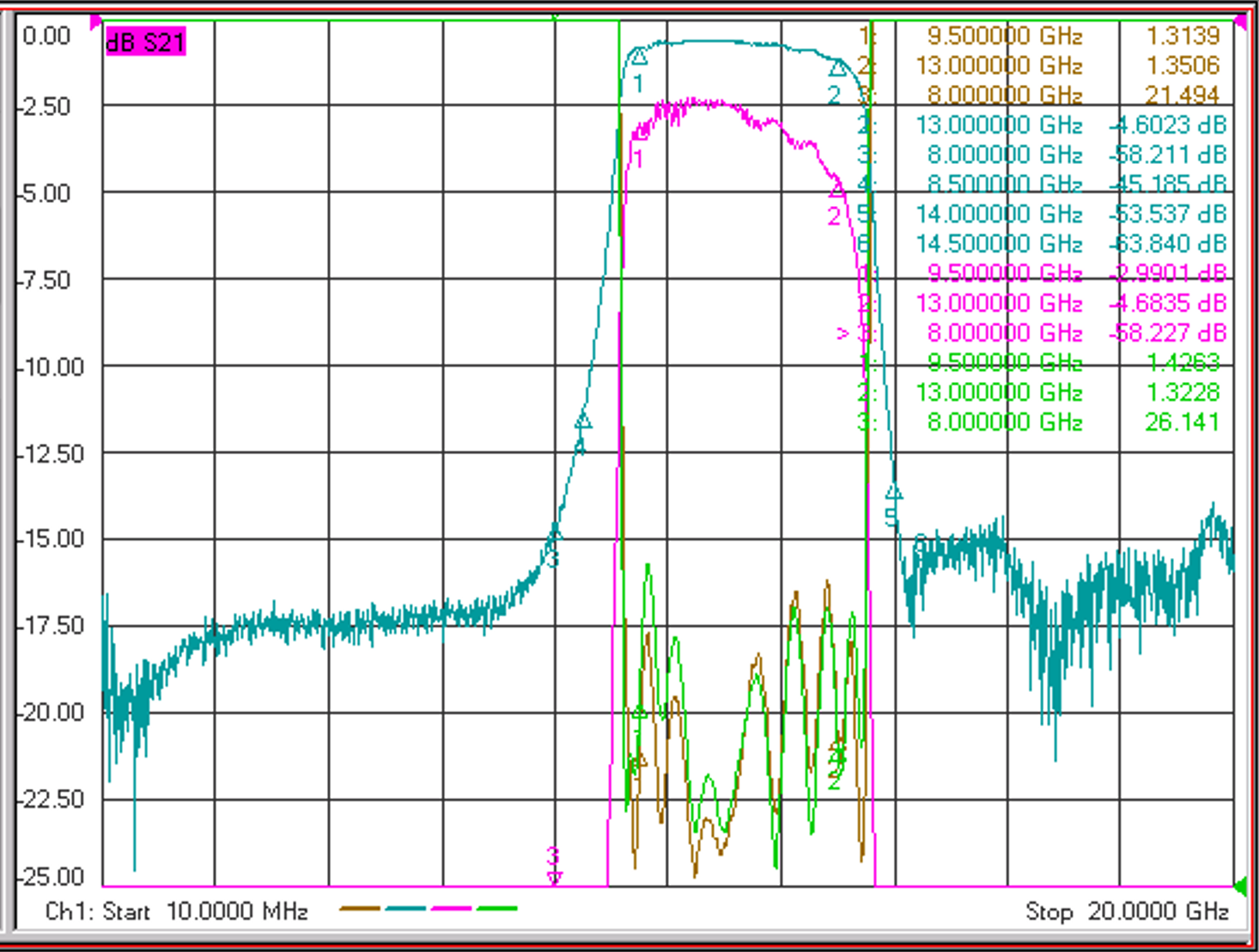

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
