低噪声放大器
14~18GHz,增益 30dB,噪声系数 2.5dB,P-1dB功率 dBm,OIP3 dBm,SMA
- DLNA8-14-18G-3481
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 14 | ~ | 18 | GHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±1 | ±1.5 | dB | |
| 噪声系数 | 2.5 | 3 | dB | |
| 驻波比 | 1.8 | 2 | ||
| P-1dB功率 | 9 | dBm | ||
| OIP3 | 15 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 反向隔离 | 60dB |
| 工作温度 | -40~+75℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 VSWR | S22 VSWR | Gain dB | NF dB | P-1 dBm | Psat dBm |
| 13 | 2.26 | 1.27 | 33.2 | 2.3 | 8.7 | 11.1 |
| 13.43 | 2 | 1.46 | 33.2 | 2.4 | 8.9 | 11 |
| 13.86 | 1.85 | 1.65 | 33.3 | 2.2 | 8.5 | 10.8 |
| 14.29 | 1.69 | 1.7 | 33.2 | 2.1 | 9.1 | 11 |
| 14.71 | 1.56 | 1.65 | 33.5 | 2.2 | 9.2 | 11 |
| 15.14 | 1.49 | 1.58 | 33.8 | 2.3 | 9.4 | 11.1 |
| 15.57 | 1.42 | 1.46 | 34.1 | 2.3 | 9.7 | 11.2 |
| 16 | 1.27 | 1.38 | 34.1 | 2.3 | 9.9 | 11.5 |
| 16.43 | 1.16 | 1.36 | 33.9 | 2.4 | 10 | 11.5 |
| 16.86 | 1.08 | 1.45 | 33.5 | 2.4 | 10 | 11.7 |
| 17.29 | 1.13 | 1.55 | 33.4 | 2.4 | 9.7 | 11.6 |
| 17.71 | 1.22 | 1.67 | 33 | 2.5 | 9.8 | 11.8 |
| 18.14 | 1.19 | 1.86 | 32.7 | 2.6 | 9.7 | 11.7 |
| 18.57 | 1.17 | 2.02 | 32.6 | 2.8 | 9.6 | 11.4 |
| 19 | 1.36 | 2.06 | 32.6 | 2.9 | 9.7 | 11.6 |

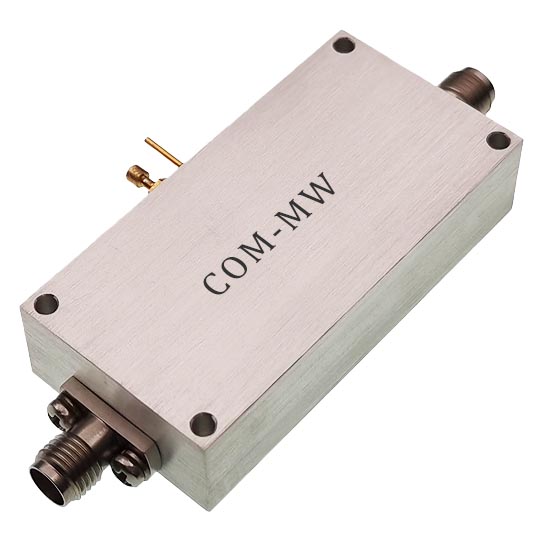

参考实物图
外形结构图（mm）

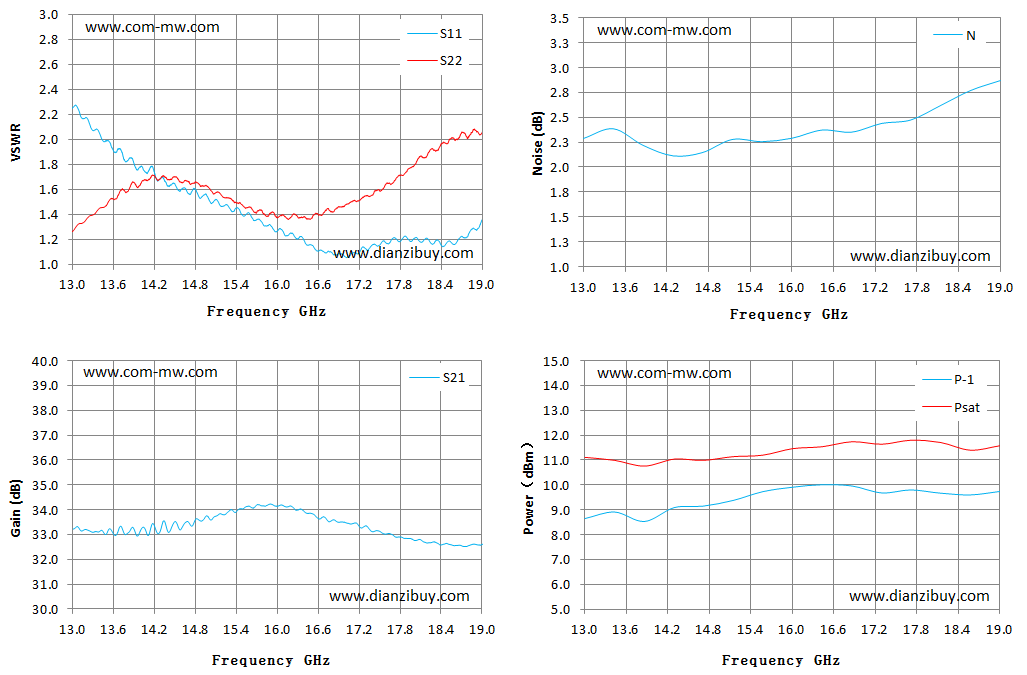

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
