产品
功分器
DC~40GHz, 0.5W, 4路, 0°, 2.92-K
- ZPD25-4M0-40G-282
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 14 | dB | ||
| 隔离度 | 5.5 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 0.5W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S13 相位 ° | S23 隔离 dB | S12 损耗 dB |
|---|---|---|---|---|---|
| 0.01 | 1.03 | 1.03 | -5.99 | -11.54 | |
| 2.86 | 1.14 | 1.16 | 0.1 | -5.83 | -11.47 |
| 5.71 | 1.1 | 1.14 | 0.46 | -6.07 | -11.73 |
| 8.57 | 1.19 | 1.15 | 0.7 | -6.18 | -11.69 |
| 11.43 | 1.21 | 1.15 | 0.76 | -6.02 | -11.73 |
| 14.29 | 1.27 | 1.09 | 1.01 | -6.06 | -12.31 |
| 17.14 | 1.32 | 1.21 | 1.33 | -6.09 | -12.72 |
| 20 | 1.1 | 1.18 | 1.49 | -5.95 | -11.93 |
| 22.86 | 1.14 | 1.21 | 1.39 | -6.59 | -12.32 |
| 25.71 | 1.08 | 1.1 | 1.65 | -6.09 | -11.73 |
| 28.57 | 1.2 | 1.19 | 1.78 | -6.69 | -12.25 |
| 31.43 | 1.17 | 1.24 | 2.83 | -6.93 | -13.07 |
| 34.29 | 1.33 | 1.33 | 2.51 | -6.97 | -13.11 |
| 37.14 | 1.34 | 1.19 | 1.87 | -6.72 | -13.42 |
| 40 | 1.27 | 1.3 | 1.96 | -7.58 | -12.58 |

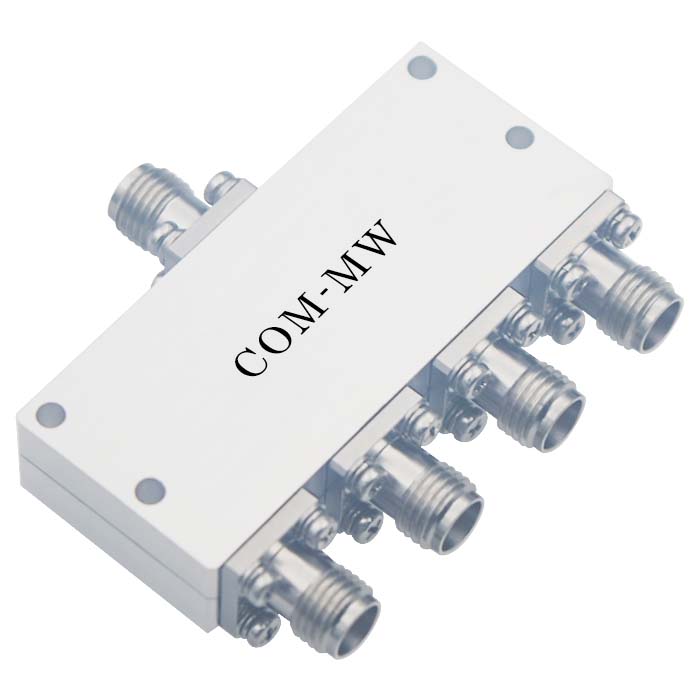

参考实物图

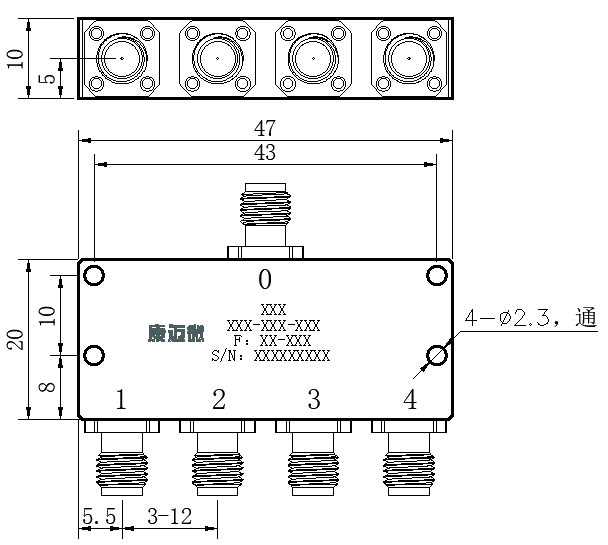

外形结构图（mm）

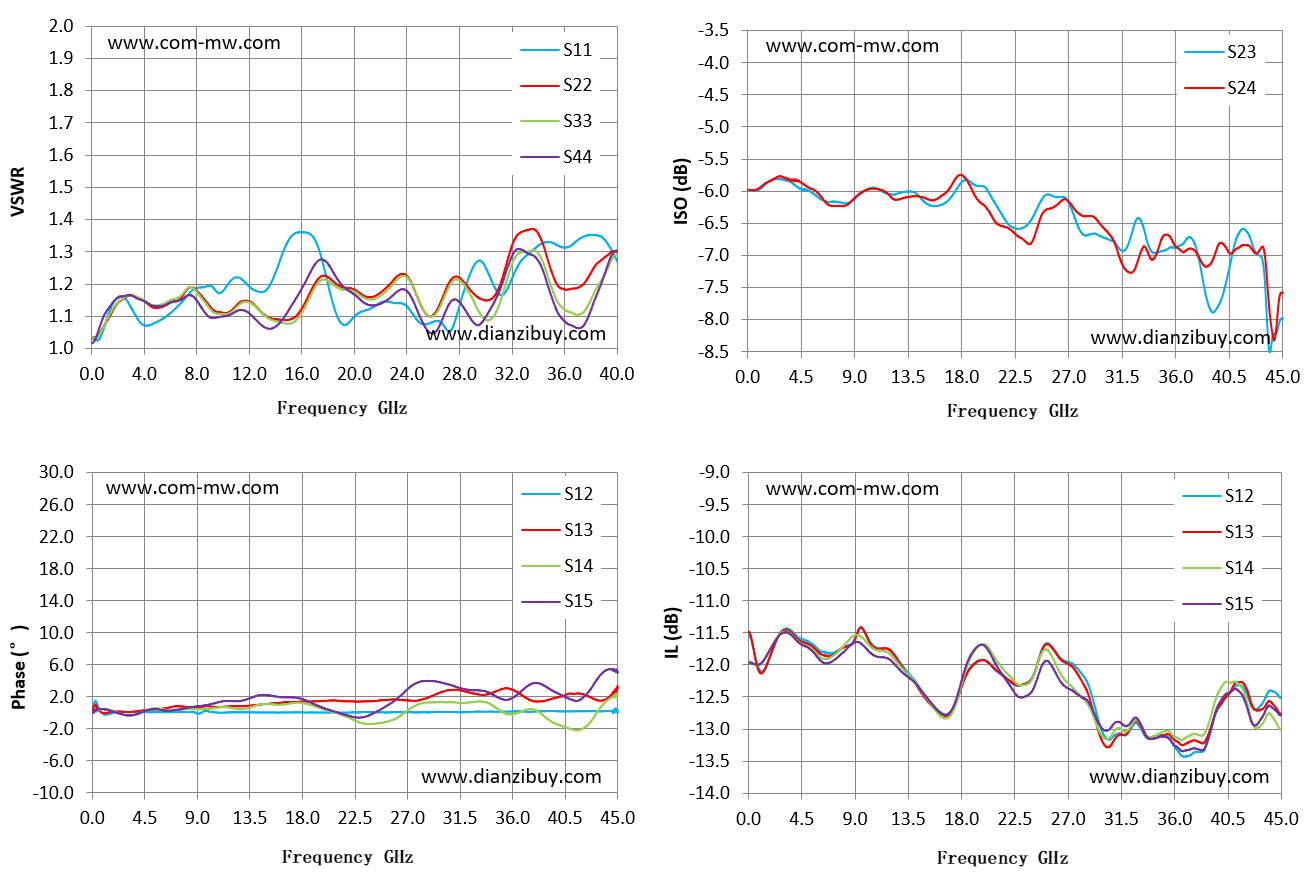

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
