产品
滤波器
通带频率6~18GHz, DC-5GHz≥45dB, 微带焊盘
- ZHPF1-M6-18G-134
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-5 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 输入/输出端 | 微带线焊盘 |
| 接地端口 | 外壳 |

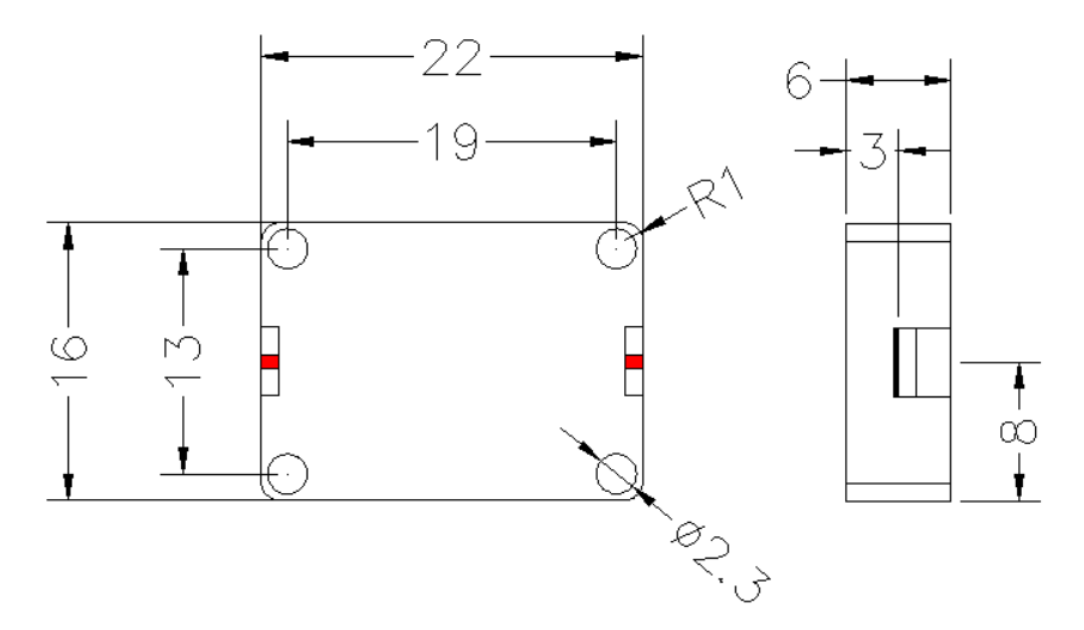

外形结构图（mm）

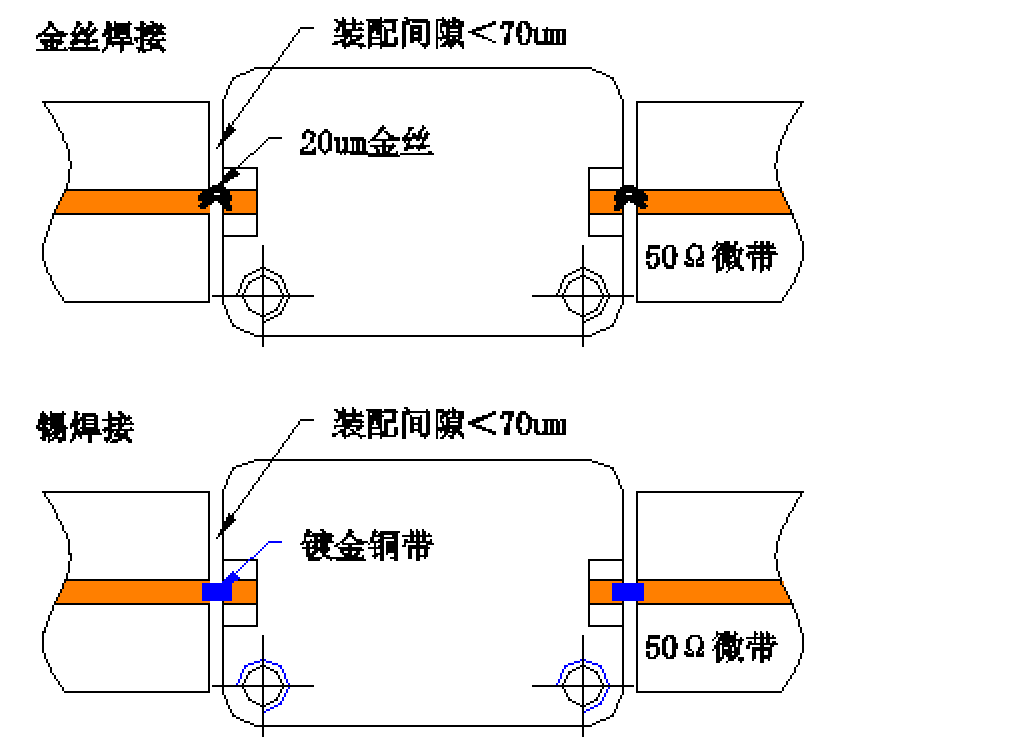

安装示意图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 射频端口连接位置的金属壳体间缝隙可能会影响指标，必要时用导电胶填充缝隙。 |
