产品
功分器
450~6000MHz, 15W, 4路, 0°, N
- ZPD8-4M450-6000-1499
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 450 | ~ | 6000 | MHz |
| 插入损耗 | 2.3 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.4 | 1.57 | 1.13 | -6.58 | -0.1 | -18.7 |
| 0.81 | 1.11 | 1.07 | -6.5 | -0.1 | -26.44 |
| 1.23 | 1.15 | 1.09 | -6.62 | -0.15 | -26.31 |
| 1.64 | 1.1 | 1.12 | -6.73 | -0.32 | -35.09 |
| 2.06 | 1.39 | 1.19 | -6.96 | -0.4 | -22.97 |
| 2.47 | 1.15 | 1.07 | -6.98 | -0.42 | -36.53 |
| 2.89 | 1.1 | 1.13 | -7.06 | -0.45 | -30.58 |
| 3.3 | 1.14 | 1.11 | -7.17 | -0.52 | -25.81 |
| 3.71 | 1.15 | 1.09 | -7.27 | -0.76 | -36.61 |
| 4.13 | 1.27 | 1.11 | -7.43 | -0.86 | -28.09 |
| 4.54 | 1.36 | 1.11 | -7.59 | -1 | -37.97 |
| 4.96 | 1.37 | 1.08 | -7.71 | -1.01 | -23.1 |
| 5.37 | 1.24 | 1.07 | -7.74 | -1.33 | -29.94 |
| 5.79 | 1.34 | 1.31 | -7.93 | -1.6 | -32.8 |
| 6.2 | 1.48 | 1.83 | -8.16 | -1.66 | -30.6 |

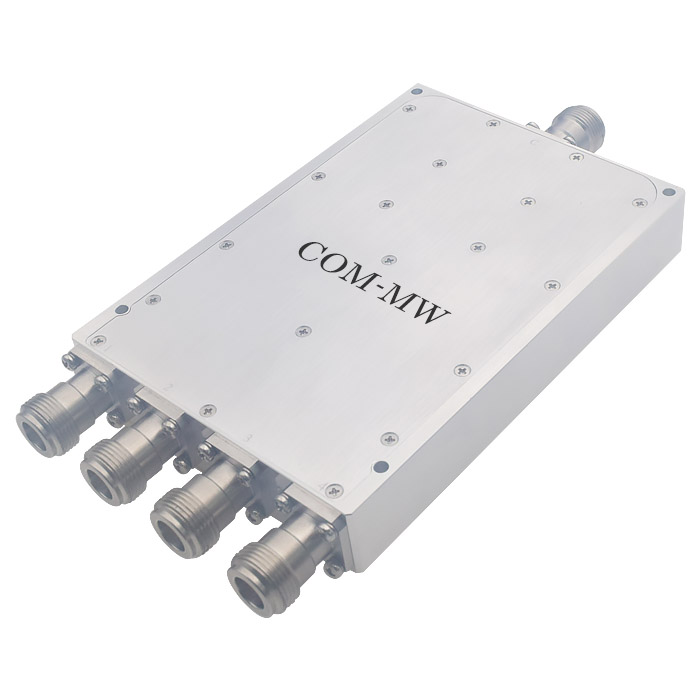

参考实物图

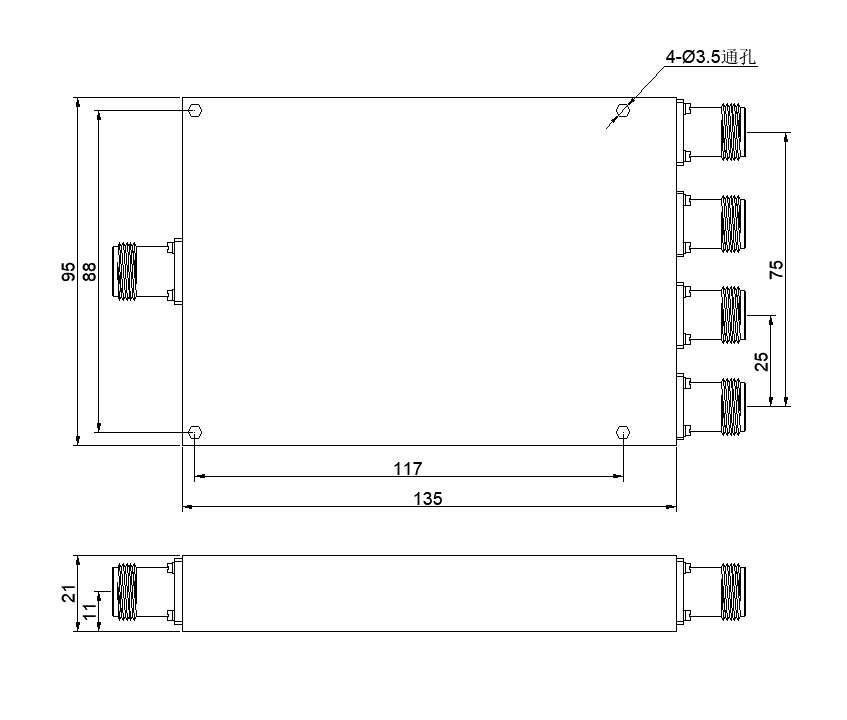

外形结构图（mm）

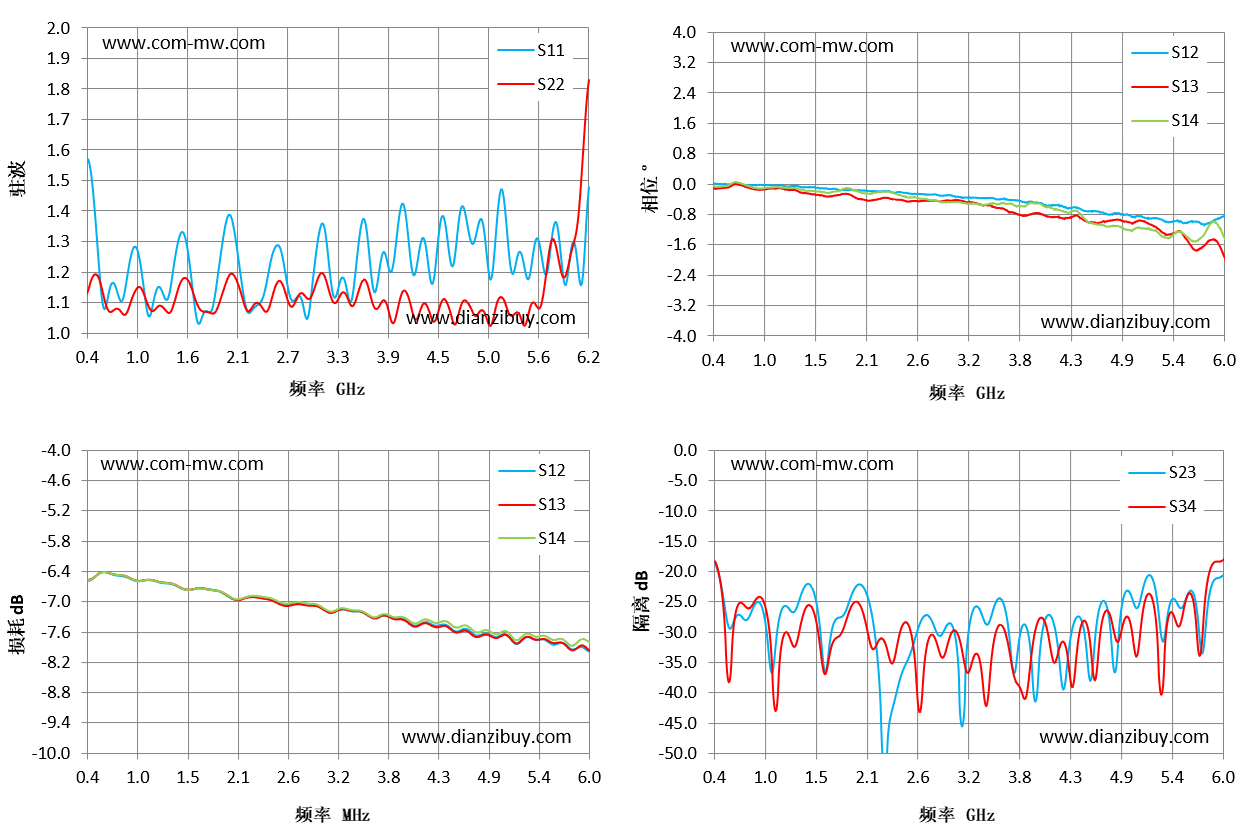

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
