产品
耦合器
1400~1900MHz, 耦合度40dB, N , 400W
- ZDC8-40C1400-1900-1622
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
低损耗，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1400 | ~ | 1900 | MHz |
| 插入损耗 | 0.25 | dB | ||
| 耦合度 | 39 | 40 | 41 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.2 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 400W |
| 外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S14 隔离 dB | S12 损耗 dB | S13 耦合 dB |
| 1200 | 1.02 | 1.02 | -69.44 | -0.09 | -39.93 |
| 1257 | 1.02 | 1.01 | -72.76 | -0.09 | -39.78 |
| 1314 | 1.02 | 1.01 | -75 | -0.09 | -39.63 |
| 1371 | 1.03 | 1.01 | -79.83 | -0.09 | -39.5 |
| 1429 | 1.03 | 1.02 | -80.55 | -0.1 | -39.4 |
| 1486 | 1.03 | 1.02 | -81.96 | -0.1 | -39.33 |
| 1543 | 1.03 | 1.03 | -78.82 | -0.1 | -39.29 |
| 1600 | 1.02 | 1.04 | -74.83 | -0.1 | -39.27 |
| 1657 | 1.01 | 1.05 | -72.81 | -0.09 | -39.28 |
| 1714 | 1.01 | 1.06 | -70.96 | -0.09 | -39.3 |
| 1771 | 1.02 | 1.06 | -69.6 | -0.1 | -39.36 |
| 1829 | 1.03 | 1.07 | -68.57 | -0.09 | -39.46 |
| 1886 | 1.05 | 1.08 | -67.93 | -0.1 | -39.6 |
| 1943 | 1.07 | 1.09 | -66.96 | -0.11 | -39.74 |
| 2000 | 1.1 | 1.09 | -66.51 | -0.11 | -39.89 |

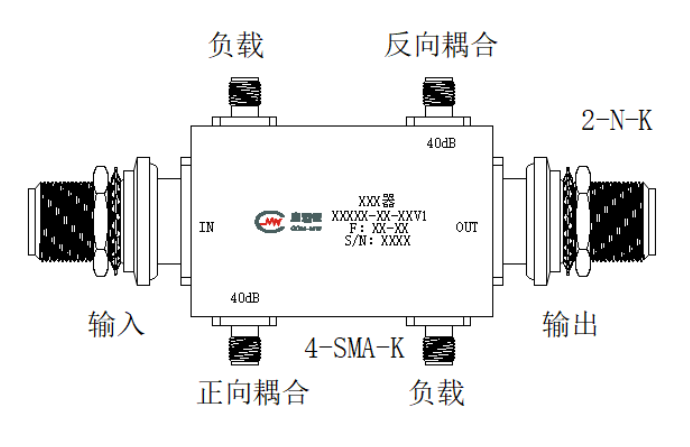

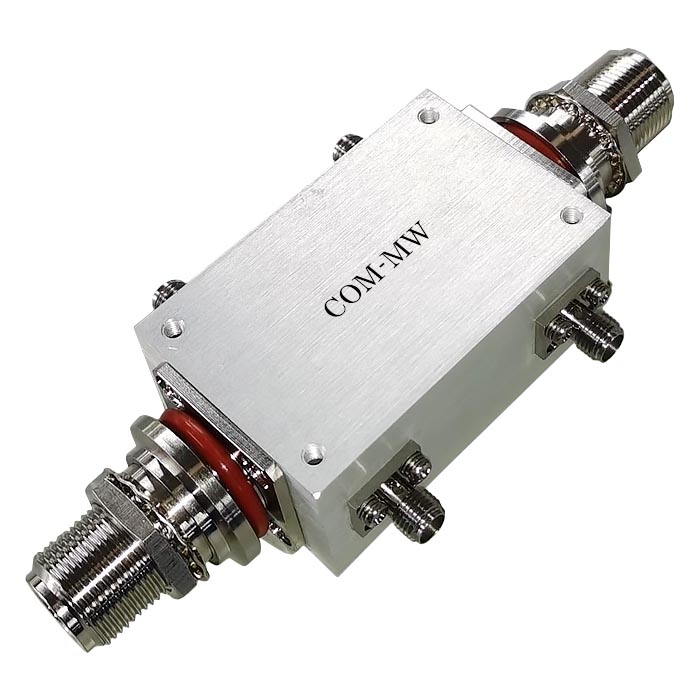

参考实物图

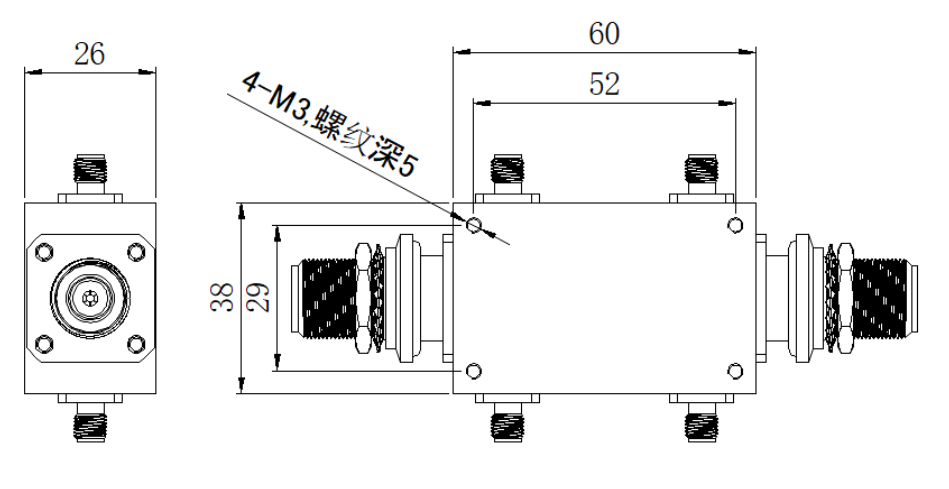

外形结构图（mm）

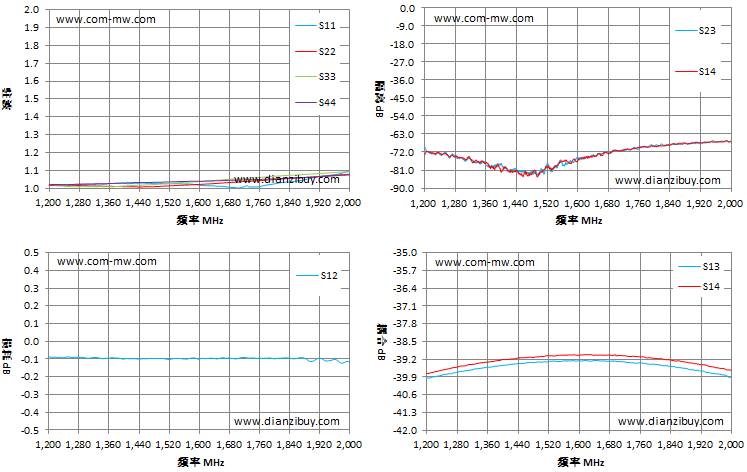

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
