滤波器
阻带频率2570~2620MHz, ≥60dB, 通带频率DC~2560MHz, 2630~6000MHz, N
- K6-2570-2620-10N60150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2570 | ~ | 2620 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2560 | MHz | |
| 通带频率 | 2630 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2500 | -0.35 | 1.09 |
| 2550 | -0.63 | 1.22 |
| 2560 | -2.4 | 1.31 |
| 2565 | -6.96 | 8.42 |
| 2570 | -82.12 | 37.8 |
| 2580 | -70.96 | 42.09 |
| 2588 | -83.77 | 41.57 |
| 2590 | -67.33 | 36.52 |
| 2600 | -89.02 | 41.54 |
| 2610 | -85.99 | 46.26 |
| 2620 | -80.63 | 32.41 |
| 2625 | -7.31 | 10.37 |
| 2630 | -2.48 | 1.29 |
| 2650 | -0.56 | 1.39 |
| 2700 | -0.46 | 1.5 |
参考实物图

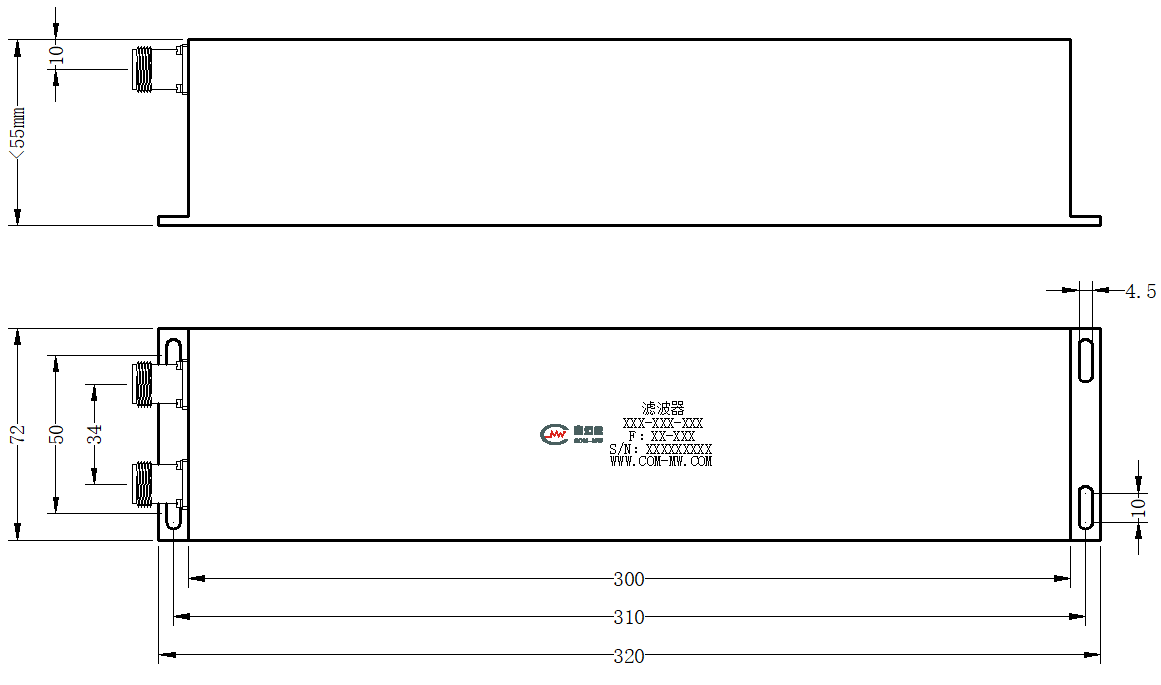

外形结构图（mm）

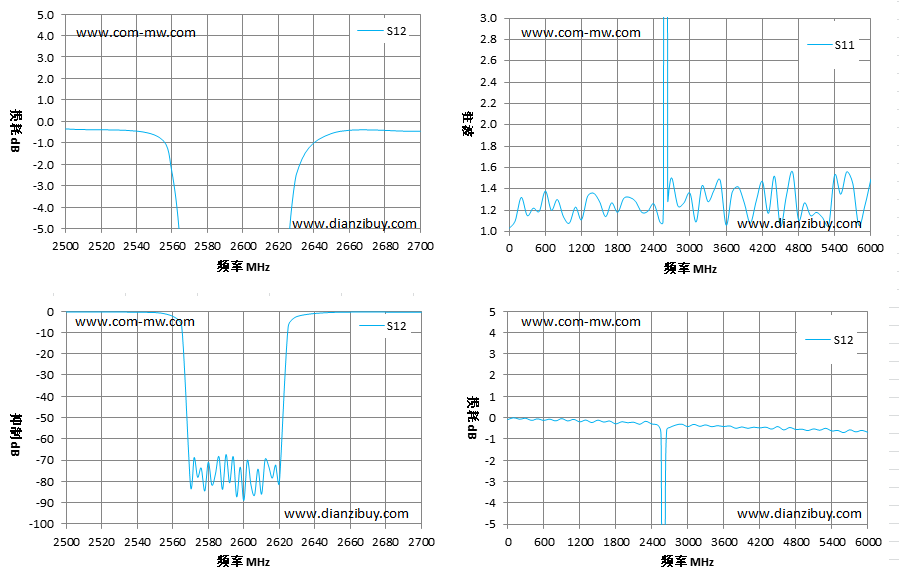

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
