滤波器
阻带频率717.5~722.5MHz, ≥50dB, 通带频率DC~687.5MHz, 752.5~3000MHz, SMA
- K6-717.5-722.5-30S5050-003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 717.5 | ~ | 722.5 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 687.5 | MHz | |
| 通带频率 | 752.5 | ~ | 3000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 625 | -0.24 | 1.06 |
| 687.5 | -0.44 | 1.33 |
| 697.5 | -1.46 | 1.41 |
| 707.5 | -9.78 | 9.96 |
| 717.5 | -65.08 | 41.81 |
| 718 | -59.58 | 48.67 |
| 719 | -50.54 | 41.24 |
| 720 | -67.25 | 40.21 |
| 721 | -51.97 | 36.39 |
| 722 | -51.49 | 41.63 |
| 722.5 | -64.45 | 40.96 |
| 732.5 | -9.33 | 10.88 |
| 742.5 | -1.32 | 1.37 |
| 752.5 | -0.46 | 1.25 |
| 800 | -0.32 | 1.45 |

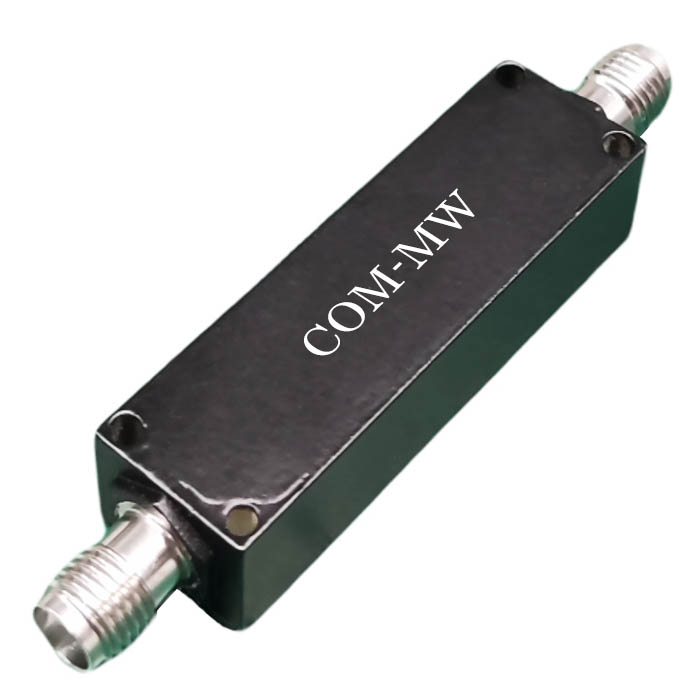

参考实物图

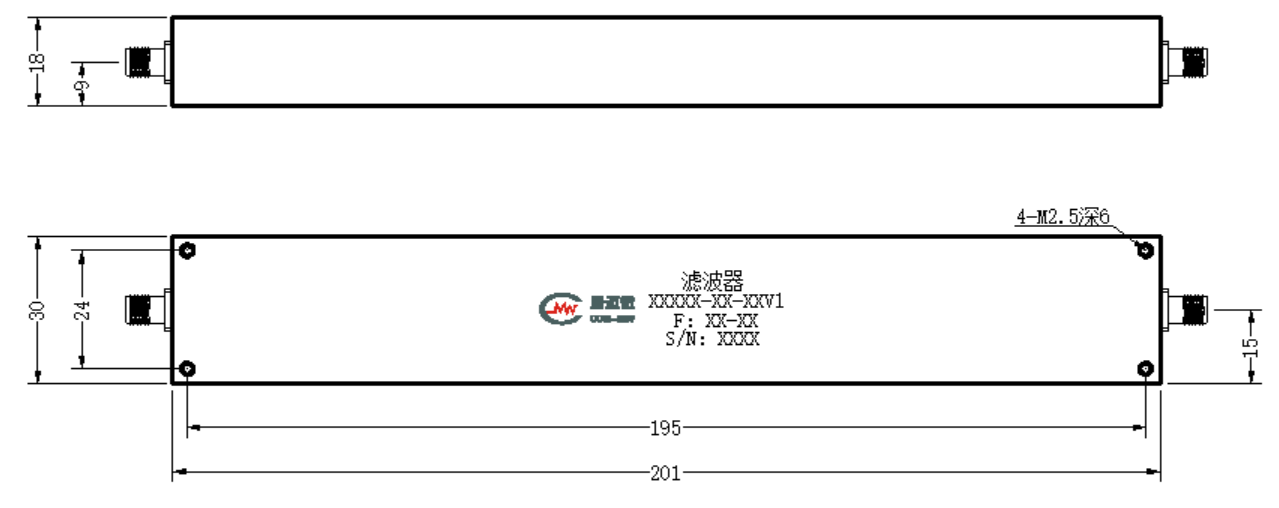

外形结构图（mm）

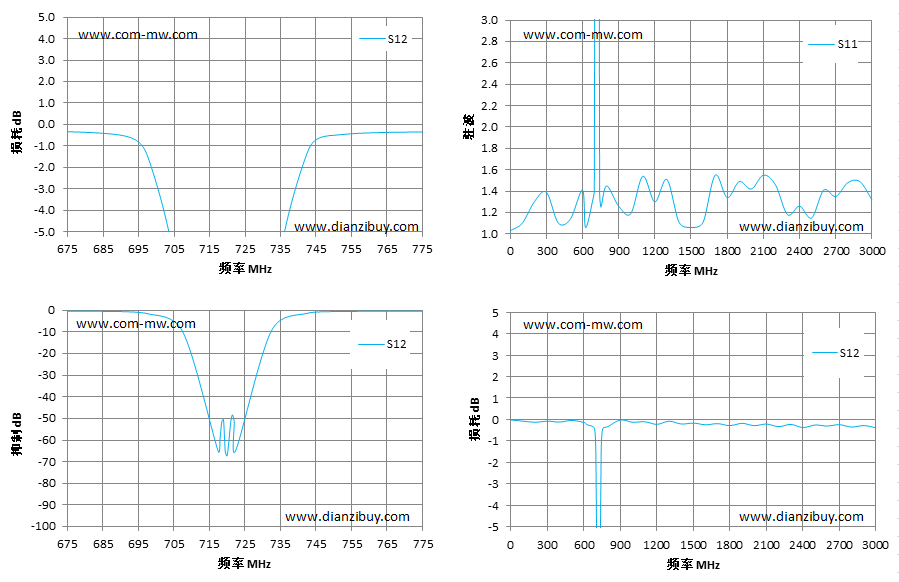

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
