产品
多频合路器
30~88MHz,108~209MHz,225~490MHz,510~1350MHz,SMA
- ZMC3-4ML30-1350-365
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 30 | ~ | 88 | MHz |
| 通带频率二 | / | / | 108 | ~ | 209 | MHz |
| 通带频率三 | / | / | 225 | ~ | 490 | MHz |
| 通带频率四 | / | / | 510 | ~ | 1350 | MHz |
| 通带驻波 | 1.8 | |||||
| 通带损耗 | 2.0 | dB | ||||
| 带内波动 | 1.0 | dB | ||||
| 通带一抑制度 | 108-1350 | MHz≥ | 30 | dB | ||
| 通带二抑制度 | DC-88 | MHz≥ | 30 | dB | ||
| 通带二抑制度 | 250-1350 | MHz≥ | 30 | dB | ||
| 通带三抑制度 | DC-200 | MHz≥ | 30 | dB | ||
| 通带三抑制度 | 530-1350 | MHz≥ | 30 | dB | ||
| 通带四抑制度 | DC-470 | MHz≥ | 30 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导（表面三防漆） |
| 功率容量 | 1W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃设计保证 |

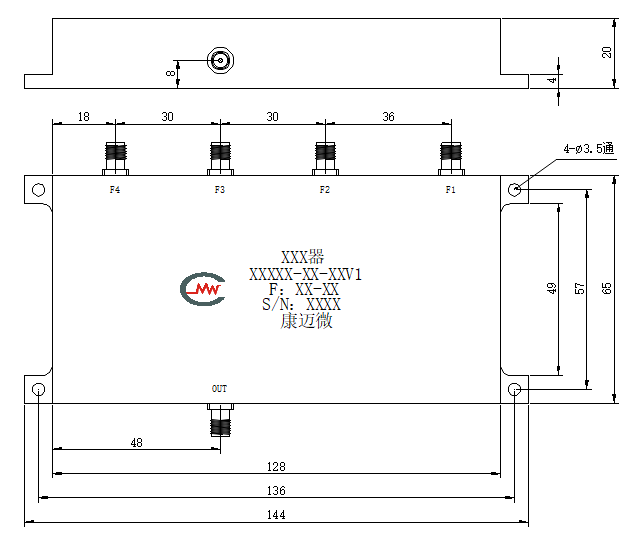

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
