产品
表贴滤波器
工作带宽 9.0-9.2GHz,带外抑制 30@DC-8.4GHz,20@9.6-9.8GHz,40@13.0-22.0GHz
- CA0465
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
特点及应用
高性能，低温漂，大功率
小体积、性能优异、易于集成
很好的补充了介质及LTCC的尺寸和性能
测试与测量、雷达、电子对抗、5G及无线电
技术要求
| 项目 | 参数 | 单位 |
| 中心频率 | 9.1 | GHz |
| 工作带宽 | 9.0-9.2 | GHz |
| 插入损耗 | 4.5 | dB |
| 带内波动 | 1.0 | dB |
| 驻波比 | 1.8:1 | |
| 带外抑制 | 30@DC-8.4GHz | dBc |
| 带外抑制 | 20@9.6-9.8GHz | dBc |
| 带外抑制 | 40@13.0-22.0GHz | dBc |
其它要求：设计保证
| 承受功率 | 5W CW |
| 工作温度 | -55~+85℃ |
| 储存温度 | -55~+85℃ |

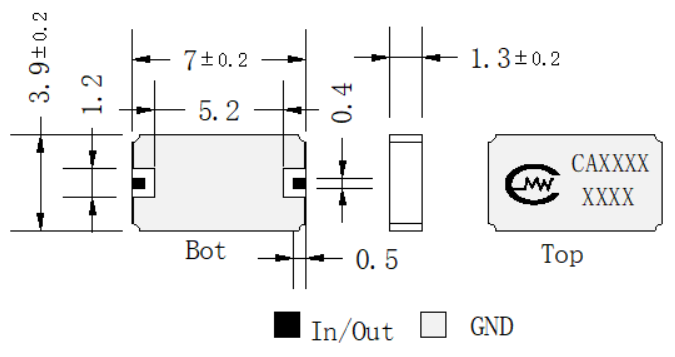

外形图

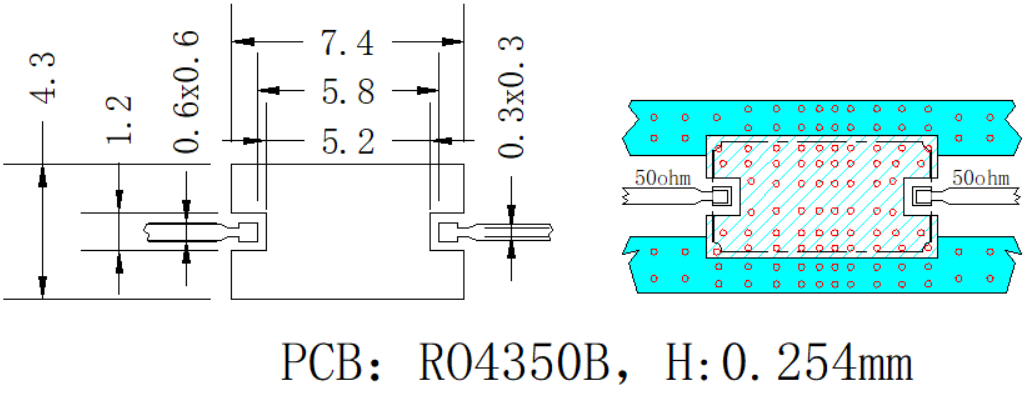

推荐装配图

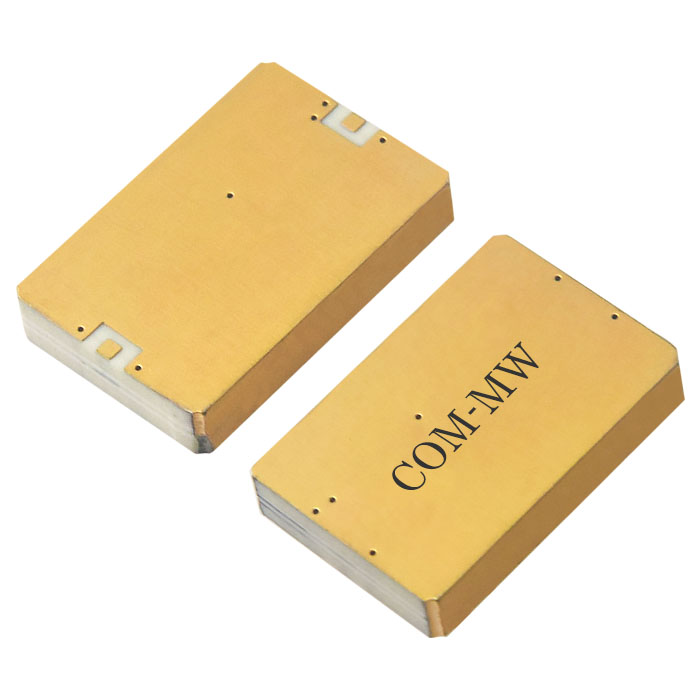

参考实物图

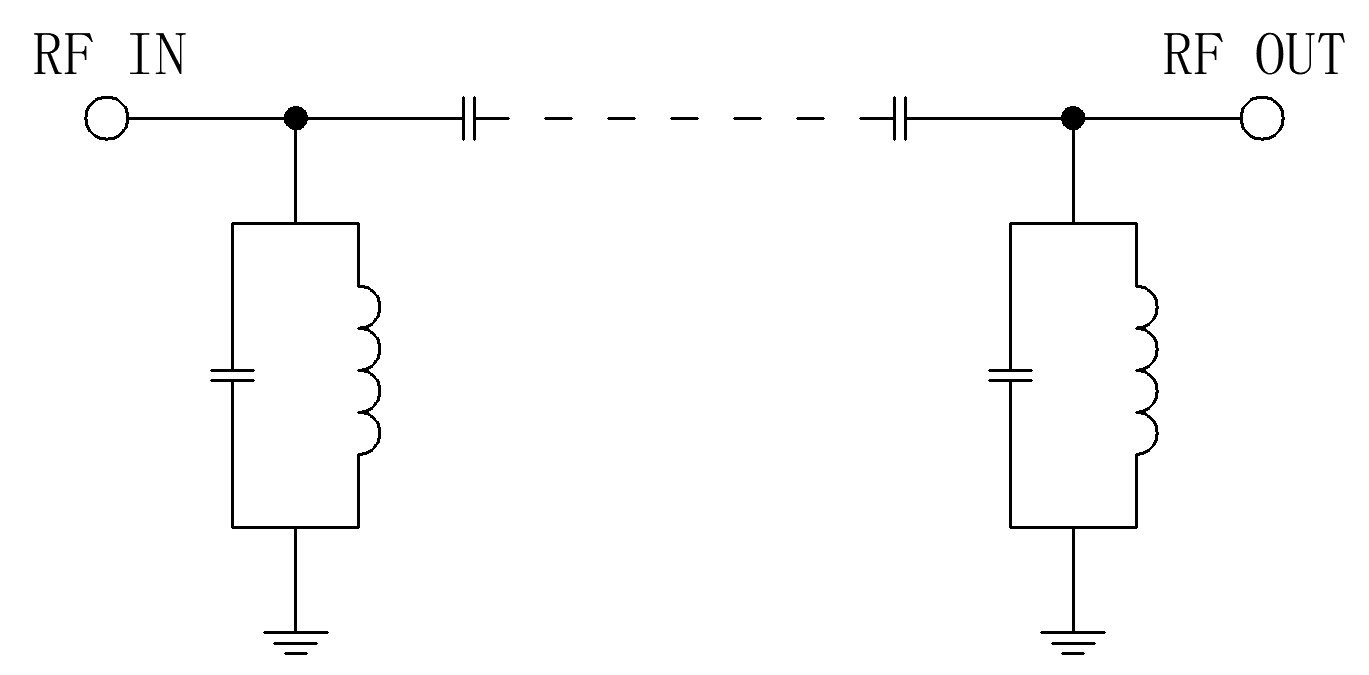

原理图

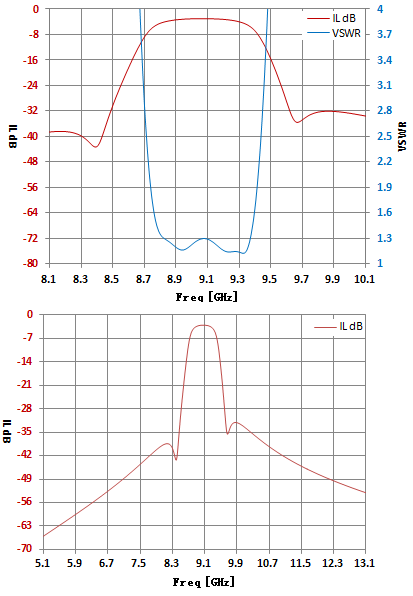

典型曲线
